Comment interpréter le schéma d’un tableau électrique ?

À première vue, le schéma d'un tableau électrique semble illisible. Mais sous cet enchevêtrement de traits et de symboles se cache une vraie mine d’informations. Encore faut-il en connaître tous les codes.

Le schéma d’une installation électrique explique d’où partent les circuits, ce qu’ils couvrent, quels endroits ils desservent, etc. Si vous préparez une rénovation de votre réseau, que vous cherchez à réparer une prise qui ne fonctionne plus ou que vous souhaitez simplement comprendre votre installation électrique domestique, voici notre guide.

Découvrez comment lire et interpréter le schéma électrique d'un tableau de répartition, étape par étape.

Les éléments indispensables sur le schéma d'un tableau électrique

La structure générale

Le schéma d’un tableau électrique suit une logique descendante.

En haut, on trouve l'alimentation générale. Le disjoncteur de branchement (côté EDF/Enedis) est en tête, associé au compteur Linky. Juste en dessous viennent les interrupteurs différentiels, en tête de chaque rangée. Puis, sous chaque interrupteur différentiel, on trouve les disjoncteurs divisionnaires. Il y en a un par circuit.

Bon à savoir:

Cette structure reflète le sens de circulation du courant, de la source vers les points terminaux.

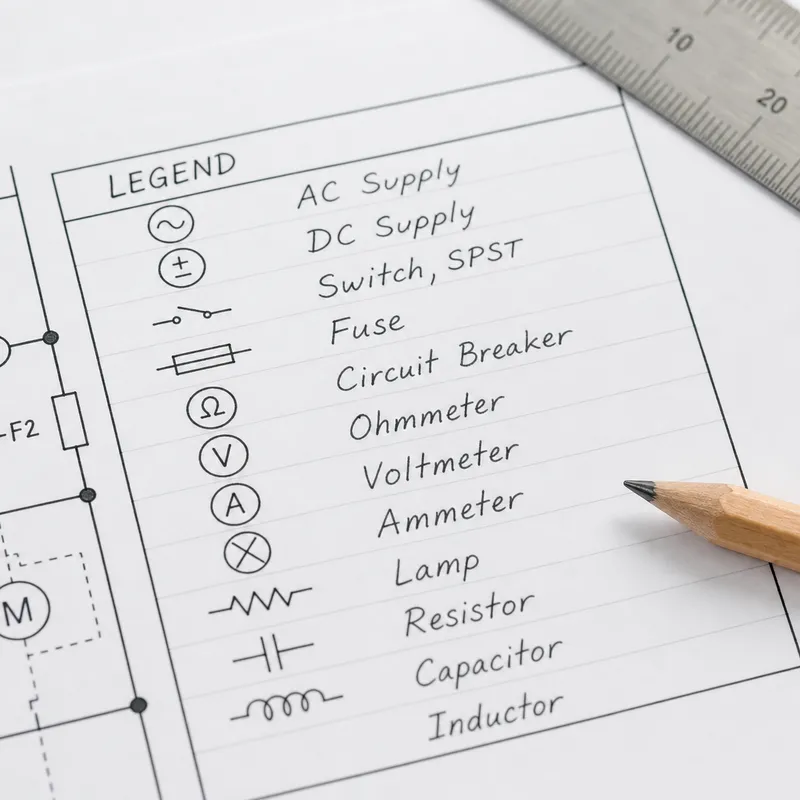

Les symboles officiels normalisés

Les composants d'un circuit sont représentés sur le schéma par des symboles normalisés. En France, la norme NF EN 60617 définit ces pictogrammes et la NF C 15-100 détaille ce qu'il faut installer.

Voici les principaux symboles à connaître pour identifier chaque composant du circuit :

• Disjoncteur divisionnaire : un rectangle vertical avec un contact interne, accompagné de son calibre (16 A, 20 A, 32 A) ;
• Interrupteur différentiel : même rectangle traversé d’une ligne ondulée et avec une indication de sa sensibilité (30 mA) et de son type (A, AC, F) ;
• Prise de courant : un demi-cercle avec deux traits ;
• Point d’éclairage : un cercle avec une croix ou des rayons ;
• Interrupteur : un trait coupé par un contact mobile ;
• Borne de terre : un trait vertical et trois traits horizontaux décroissants ;
• Conducteurs : des traits reliant les éléments (phase, neutre, terre).

La légende et le repérage obligatoire

La norme impose que chaque circuit dispose d’un repérage clair. Chaque disjoncteur doit être étiqueté. Le repérage organise généralement les circuits par zones du logement :

• Cuisine : circuits spécialisés (four, plaques, lave-vaisselle), prises plan de travail ;
• Chambres : circuits prises et éclairage ;
• Salle de bain : circuits protégés, liaison équipotentielle ;
• Séjour / pièces de vie : prises, éclairage ;
• Extérieur et annexes : éclairage extérieur, garage, prises de terrasse ;
• Circuits techniques : chauffe-eau, VMC, chauffage électrique, volets roulants…

Important:

Un bon schéma doit associer à chaque ligne son repère, son calibre de protection et la section du conducteur.

Comment lire et interpréter un schéma de câblage unifilaire ?

Le schéma unifilaire est le format le plus courant pour représenter une installation électrique de maison. Les conducteurs (phase, neutre, terre) sont représentés par un trait unique. Pour lire un schéma, suivez le fil conducteur. Il commence à l’arrivée générale, passe par les interrupteurs différentiels en tête de rangée et par chaque disjoncteur divisionnaire vers le circuit qu'il alimente.

Bonus:

La section du câble associée et la capacité du disjoncteur doivent être adaptées aux éléments du circuit : 16 A et fil de 1,5 mm² pour l’éclairage ; 20 A et fil de 2,5 mm² pour les prises, le chauffe-eau, le lave-linge et les circuits spécialisés ; 32 A et fil de 6 mm² pour les plaques de cuisson.

Réaliser l'installation d'après le schéma : étape par étape

Les outils et instruments de mesure requis

Avant d'attaquer le câblage du coffret, rassemblez le matériel nécessaire : consultez notre guide complet pour le câblage de tableau électrique afin de ne rien oublier.

• des tournevis isolés ;
• une pince à dénuder ;
• une pince coupante ;
• une pince à sertir et des embouts de câblage ;
• un multimètre ;
• le rail DIN, les peignes d'alimentation, les borniers de phase, neutre et terre et tous les autres éléments nécessaires.

Attention:

Coupez toujours le disjoncteur de branchement et vérifiez l'absence de tension avec le multimètre avant toute intervention dans le tableau.

Le raccordement des peignes d'alimentation

C’est la première chose à raccorder. Les peignes distribuent l'alimentation entre les modules sans avoir à tirer un fil entre chaque appareil.

Voici comment vous y prendre :

1. Fixez le rail DIN de niveau dans le coffret ;
2. Clipsez les interrupteurs différentiels en tête de rangée ;
3. Positionnez les disjoncteurs divisionnaires sur le rail, selon l'ordre du schéma ;
4. Recoupez le peigne horizontal à la bonne longueur ;
5. Engagez-le dans les bornes des disjoncteurs d'une même rangée ;
6. Reliez les rangées entre elles avec un peigne vertical si nécessaire ;
7. Vérifiez que chaque peigne est compatible avec la marque de vos modules.

La distribution des conducteurs

Une fois toutes les protections en place, raccordez les départs de circuits vers les différentes pièces de la façon suivante :

1. Dénudez et équipez chaque conducteur d'un embout de câblage ;
2. Raccordez la phase (rouge ou marron) et le neutre (bleu) de chaque circuit sur le départ de son disjoncteur ;
3. Respectez le code couleur sur toute l'installation ;
4. Répartissez les circuits selon le schéma ;
5. Veillez à l'équilibre des charges entre les protections ;
6. Serrez fermement chaque borne et vérifiez qu'aucun cuivre n'est apparent.

La mise à la terre

La mise à la terre protège les personnes. Elle évacue les fuites de courant vers le sol. Tous les circuits terminaux doivent y être raccordés. Pour ce faire, suivez ces étapes :

1. Raccordez le conducteur de terre (vert/jaune) de chaque circuit au bornier de terre du tableau ;
2. Reliez ce bornier à la barrette de terre principale ;
3. Connectez la barrette de terre principale à la prise de terre du logement ;
4. Assurez la continuité de la terre sur chaque prise, point lumineux ou appareil ;
5. N'oubliez pas la liaison équipotentielle dans les pièces d'eau ;
6. Vérifiez la continuité à l'aide du multimètre une fois le câblage terminé.

Normes de sécurité et erreurs à éviter

Concernant la répartition des charges, la norme NF C 15-100 impose qu'un interrupteur différentiel ne protège pas plus de 8 circuits. De plus, il doit y avoir au minimum deux interrupteurs différentiels par tableau, de types différents. Pour mieux comprendre les exigences légales, consultez notre article sur les normes obligatoires pour un tableau électrique.

Attention:

Un schéma mal pensé ou un câblage approximatif peut entraîner des surcharges et un échauffement des conducteurs, un court-circuit, voire un incendie.

Réaliser ou modifier un tableau électrique soi-même est possible, mais risqué. Dès qu'on intervient sur le câblage du tableau électrique ou sur les protections, certaines compétences techniques sont indispensables. Mieux vaut faire appel à un électricien qualifié pour le branchement du tableau.

Vous réalisez une installation neuve, une rénovation lourde ou vous avez un doute sur la conformité de votre tableau ? Depanneo vous met en relation avec des électriciens qualifiés partout en France. Demandez votre devis gratuit !

FAQ : tout savoir sur la réalisation d'un schéma de tableau électrique

Quel logiciel gratuit utiliser pour dessiner soi-même son schéma électrique ?

Le plus recommandé est QElectroTech, un logiciel libre et gratuit. Il permet de réaliser facilement le schéma unifilaire d'une maison individuelle. Parmi les alternatives gratuites, on trouve aussi ProfiCAD et eDesign de Schneider Electric.

Le schéma unifilaire est-il obligatoire pour obtenir l'attestation du Consuel ?

Oui. Le schéma de branchement de l'installation électrique fait partie des documents exigés par le Consuel lors du contrôle de conformité. Il permet à l'inspecteur de comprendre l'organisation des circuits, des protections et de la mise à la terre. Le schéma doit être clair, conforme à la norme NF C 15-100 et utiliser les symboles normalisés.

Comment mettre à jour son schéma de câblage après l'ajout d'un nouveau circuit ?

Dès que vous ajoutez un circuit, le schéma de l’installation doit être mis à jour. Celui-ci doit rester fidèle à la réalité. Pour y arriver, reprenez votre schéma et ajoutez le nouveau disjoncteur avec son calibre, sa section de câble et son repère. Puis, rattachez-le à l'interrupteur différentiel concerné en veillant à ne pas dépasser 8 circuits par protection. Vérifiez que la réserve de modules libres du tableau reste suffisante et mettez à jour l'étiquetage physique du coffret.

En résumé

Interpréter le schéma d'un tableau électrique, c'est savoir suivre le courant de la source vers les points terminaux et lire les symboles et la légende. Comprendre son schéma est à la portée de tous. En revanche, réaliser ou modifier physiquement un tableau électrique demande des compétences réelles.
