Câblage de tableau électrique : le guide complet

Vous envisagez de réaliser le câblage de votre tableau électrique vous-même ? C’est un travail ambitieux, mais qui est tout à fait possible si vous possédez les compétences et le matériel nécessaires. Un bon schéma de câblage de tableau électrique en pdf, comme celui fourni dans cet article, vous sera également très utile.

Ce guide complet passe en revue les bases du câblage, les étapes pas à pas à suivre en monophasé comme en triphasé, les normes de sécurité et comment exploiter un schéma de câblage au format PDF sur le chantier.

Les bases du câblage d'un tableau électrique

Répartition des phases et du neutre

En monophasé, l'alimentation arrive par deux conducteurs : une phase et un neutre. La phase délivre 230 V par rapport au neutre. À ces deux conducteurs vient s’ajouter la terre. Le monophasé est l’abonnement de la grande majorité des logements français. Sur ce type de tableau, le courant entre par le disjoncteur de branchement (côté Linky/Enedis), passe par les interrupteurs différentiels en tête de rangée, puis se répartit entre les disjoncteurs divisionnaires qui protègent l’alimentation de chaque circuit.

Attention:

En triphasé, l'alimentation arrive par trois phases (L1, L2, L3) en plus du neutre. Chaque phase délivre 230 V par rapport au neutre, et 400 V entre deux phases. L'équilibrage des phases devient un enjeu central de ce type d’installation.

Types de câbles et section des fils

La section des conducteurs à utiliser lors du câblage de votre tableau électrique dépend de l'intensité qui traverse le circuit.

Les règles imposées par la norme sont les mêmes en monophasé et en triphasé pour les circuits divisionnaires :

• Éclairage : 1,5 mm² avec un disjoncteur 10 A conseillé ;
• Prises de courant : 1,5 mm² pour un circuit 16 A, 2,5 mm² pour un circuit 20 A ;
• Circuits spécialisés (chauffe-eau, lave-linge, four) : 2,5 mm² avec un disjoncteur 20 A;
• Plaques de cuisson : 6 mm² et disjoncteur 32 A ;
• Chauffage électrique : 1,5 mm² minimum selon la puissance.

Pour l'alimentation du tableau lui-même, la section de câble qui relie le disjoncteur de branchement aux interrupteurs différentiels doit être de 10 mm² minimum. Une section de 16 mm² est recommandée pour une protection différentielle de calibre 63 A.

Équipements spécifiques au réseau triphasé

Le triphasé requiert du matériel particulier. En effet, certains éléments doivent être capables d'agir sur les trois phases simultanément.

C’est le cas des équipements suivants :

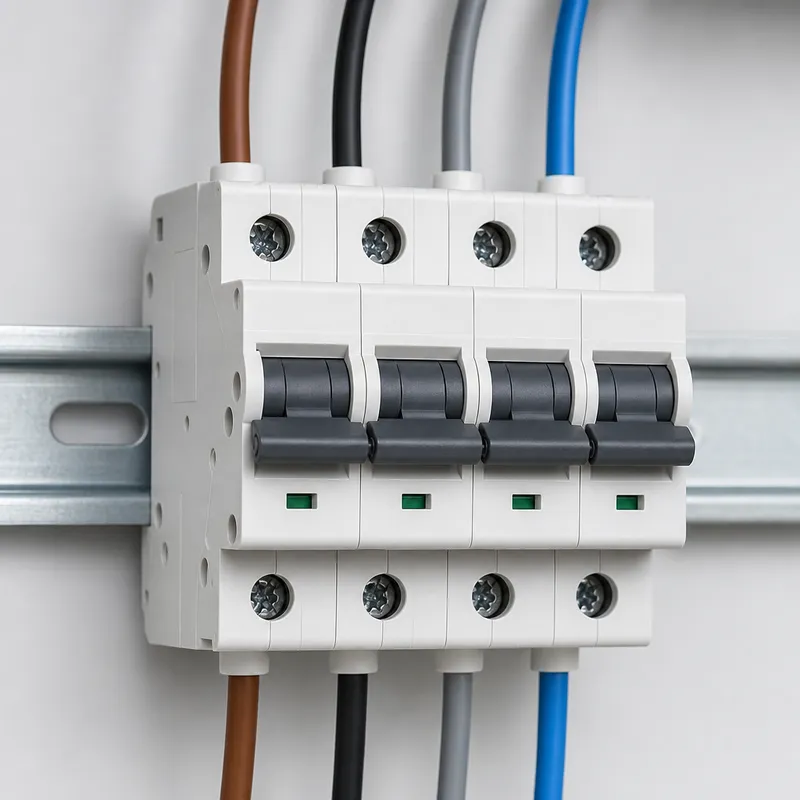

• Disjoncteurs tétrapolaires : pour les circuits réellement triphasés comme pour une pompe à chaleur. Ils coupent les 4 conducteurs d'un coup.
• Interrupteurs différentiels tétrapolaires : placés en tête de rangée. Ils occupent 4 modules au lieu de 2.
• Peignes d'alimentation tripolaires ou tétrapolaires : spécifiques au triphasé pour distribuer les phases.
• Disjoncteur de branchement tétrapolaire : situé en amont du tableau, associé à un compteur Linky triphasé.

Important:

Un tableau électrique triphasé est plus volumineux et beaucoup plus coûteux qu'un tableau monophasé de capacité équivalente.

Guide étape par étape : comment câbler un tableau électrique ?

Commencez par rassembler le matériel. Vous aurez besoin de tournevis isolés, d’une pince à dénuder, d’une pince à sertir et d’embouts de câblage, d’un multimètre, de rails DIN, de peignes et de borniers.

Câbler un tableau électrique monophasé

Respectez la règle d'or ! Vous devez absolument couper le disjoncteur de branchement et vérifier l'absence de tension au multimètre avant toute intervention.

Voici la marche à suivre pour un tableau monophasé classique :

1. Fixez le rail DIN de niveau dans le coffret ;
2. Positionnez les interrupteurs différentiels en tête de chaque rangée ;
3. Alimentez les interrupteurs différentiels depuis le disjoncteur de branchement en 10 mm² minimum ;
4. Clipsez les disjoncteurs divisionnaires sur le rail en suivant le schéma ;
5. Raccordez les disjoncteurs aux différentiels à l'aide des peignes horizontaux ;
6. Branchez chaque circuit sur le départ de son disjoncteur en respectant la phase (rouge ou marron) et le neutre (bleu) ;
7. Raccordez tous les conducteurs de terre (vert/jaune) au bornier de terre ;
8. Repérez et étiquetez chaque circuit ;
9. Remettez le courant et testez.

Commencez par câbler les interrupteurs différentiels avant de poser les disjoncteurs. Comme leurs fils d'alimentation sont plus gros, il est plus facile de le faire lorsque le rail est encore dégagé.

Câbler un tableau électrique triphasé

Munissez-vous d’une pince ampèremétrique pour ce type de réseau. Le principe est identique en triphasé, mais certaines choses changent :

1. Posez des interrupteurs différentiels tétrapolaires en tête de rangée, au lieu des modèles bipolaires ;
2. Lors du raccordement, raccordez les trois phases et le neutre sur l'alimentation ;
3. Répartissez les circuits monophasés sur les trois phases pour équilibrer la charge ;
4. Utilisez des disjoncteurs tétrapolaires pour les appareils réellement triphasés (PAC, moteur) et des peignes tripolaires adaptés ;
5. Après avoir remis le courant, vérifiez l'équilibrage à la pince ampèremétrique ;
6. Redistribuez les circuits si une phase est trop chargée.

Normes de sécurité

Les exigences de la norme NF C 15-100

La norme NF C 15-100 encadre l'ensemble des installations électriques basse tension en France. Elle impose :

• un disjoncteur de branchement en amont ;
• une protection différentielle 30 mA sur chaque circuit ;
• un repérage clair des circuits avec respect du code couleur ;
• une réserve de 20 % de modules libres dans le tableau.

Elle exige aussi la présence d’un repérage clair des normes et des règles de conformité dans le schéma de câblage du tableau électrique de l'installation, notamment pour le contrôle de conformité du Consuel.

Les exigences spécifiques aux tableaux triphasés

En triphasé, la norme impose des dispositifs de protection adaptés, notamment les protections tétrapolaires. Les circuits alimentant des équipements à variateur de vitesse (pompe à chaleur, climatisation) doivent aussi être équipés d’un différentiel de type B.

Bon à savoir:

En triphasé, un déséquilibre marqué des phases use prématurément les équipements électroniques sensibles. Il provoque des déclenchements intempestifs du disjoncteur de branchement. Visez un écart maximal de 20 % entre la phase la plus chargée et la moins chargée.

Les erreurs de câblage courantes à éviter

Certaines erreurs reviennent régulièrement et peuvent entraîner des déclenchements de disjoncteur intempestifs, voire des incendies :

• Concentrer les gros consommateurs sur une seule phase dans une installation triphasée ;
• Sous-dimensionner la section des câbles par rapport au calibre du disjoncteur ;
• Inverser la phase et le neutre sur le câblage ou le schéma ;
• Oublier le raccordement à la terre d'un circuit ;
• Couper le neutre seul sans les phases en triphasé ;
• Négliger le repérage des circuits, ce qui complique tout dépannage futur.

Comment exploiter un schéma de câblage de tableau électrique en PDF ?

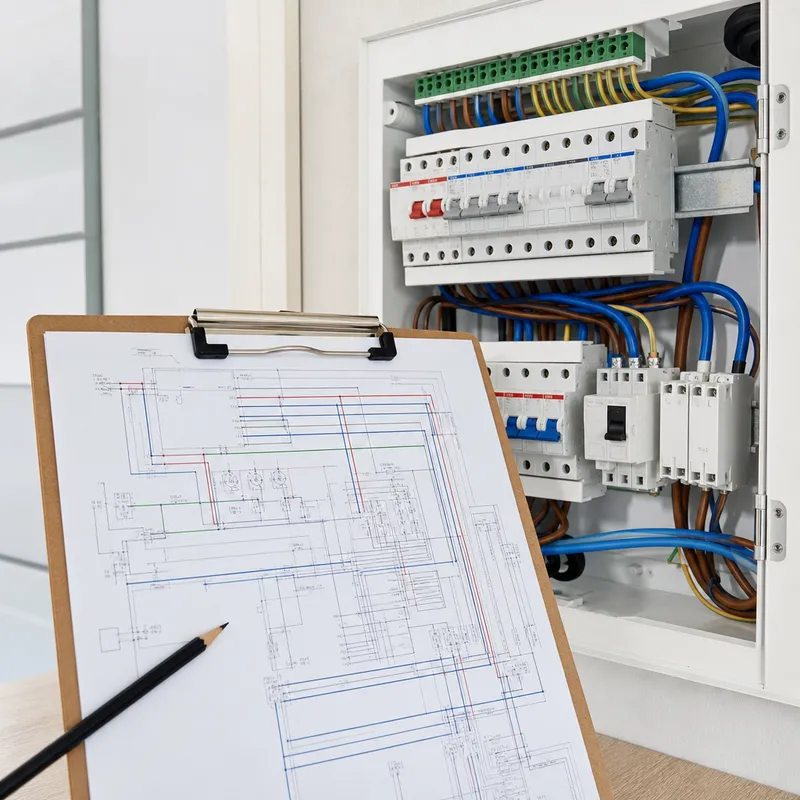

Un schéma de câblage du tableau électrique en PDF est idéal pour travailler plus facilement. Vous pouvez l’imprimer et l’annoter en même temps que vous réalisez l’installation. De plus, c’est un outil de communication primordial si vous vendez votre bien ou que vous faites intervenir un dépanneur.

Lire et interpréter les symboles

Lire un schéma exige de connaître les symboles et figures normalisés. En France, la norme NF EN 60617 définit les principaux symboles à utiliser :

• Disjoncteur divisionnaire : un rectangle vertical avec son calibre indiqué (16 A, 20 A, 32 A) ;
• Interrupteur différentiel : représenté avec sa sensibilité (30 mA) et son type (A, AC, F) ;
• Prise de courant : un demi-cercle, parfois avec le nombre de prises ;
• Point lumineux : un cercle avec une croix ou des rayons ;
• Conducteurs : les traits reliant les éléments (phase, neutre, terre).

Certains schémas sont unifilaires car plusieurs conducteurs peuvent être représentés par un seul trait. C’est idéal pour simplifier une installation triphasée. Dans la plupart des cas, on utilise plutôt un schéma multifilaire, dans lequel chaque conducteur est détaillé séparément.

Où trouver des plans de câblage gratuits

On trouve des modèles de schémas et de plans de câblage chez les fabricants de matériel et sur certains sites techniques spécialisés. Cependant, la qualité et la conformité à la dernière version de la norme varient beaucoup.

Pour vous faciliter la tâche, Depanneo met à votre disposition un schéma de câblage de tableau électrique au format PDF pour un studio ou un appartement. Celui-ci est clair et conforme à la norme NF C 15-100.

Téléchargez-le gratuitement et gardez-le sous la main sur votre chantier ! Retrouvez notamment notre guide pratique du schéma électrique complet pour vous accompagner dans votre projet.

FAQ : réponses aux questions fréquentes sur le câblage

Comment vérifier le bon équilibrage des phases après le câblage ?

L'outil indispensable est la pince ampèremétrique. Une fois l'installation sous tension et les principaux appareils en marche, mesurez l'intensité circulant sur chacune des trois phases. Comparez les trois valeurs. L'écart entre la phase la plus chargée et la moins chargée doit rester sous les 20 %.

Peut-on passer d'une installation triphasée à une installation monophasée facilement ?

Oui, c'est faisable. C’est même recommandé pour les foyers qui subissent des disjonctions dues à un mauvais équilibrage ou qui n’ont plus besoin de triphasé. Faites la demande de changement de la puissance souscrite en kVA à votre fournisseur d'électricité. Celui-ci la transmettra à Enedis. Un technicien viendra ensuite remplacer le compteur et le disjoncteur de branchement. Il ne vous restera plus qu’à faire l’adaptation de votre tableau électrique.

Est-il obligatoire de faire valider son câblage par le Consuel ?

Oui, mais uniquement dans les cas d'une installation neuve, d'un agrandissement, d'une rénovation lourde ou d'une nouvelle mise en service auprès d'Enedis. Pour un simple remplacement de tableau sans coupure du gestionnaire de réseau, l'attestation n'est pas exigée.

En résumé

Câbler un tableau électrique demande de la logique, des compétences en électricité et de l’organisation. Dans tous les cas, le respect de la norme NF C 15-100 et des sections de câbles est non négociable. C’est pourquoi, l’utilisation d’un schéma de câblage de tableau électrique au format PDF est votre meilleur allié.

Cependant, intervenir sur un tableau électrique n'est pas un travail à improviser, surtout en triphasé. En cas de doute, confiez le câblage de votre réseau à un professionnel qualifié. Si besoin, Depanneo vous met en relation avec des électriciens compétents partout en France. Demandez votre devis gratuit pour obtenir une estimation rapide du coût d’un tableau électrique adapté.
