Comment brancher un groupe électrogène sur un tableau électrique ?

En cas de coupure, un groupe électrogène peut maintenir l’essentiel (chauffage, congélateur, éclairage). Le raccordement à un tableau électrique demande toutefois une méthode rigoureuse pour éviter tout retour de courant vers le réseau et garantir le bon fonctionnement des protections.

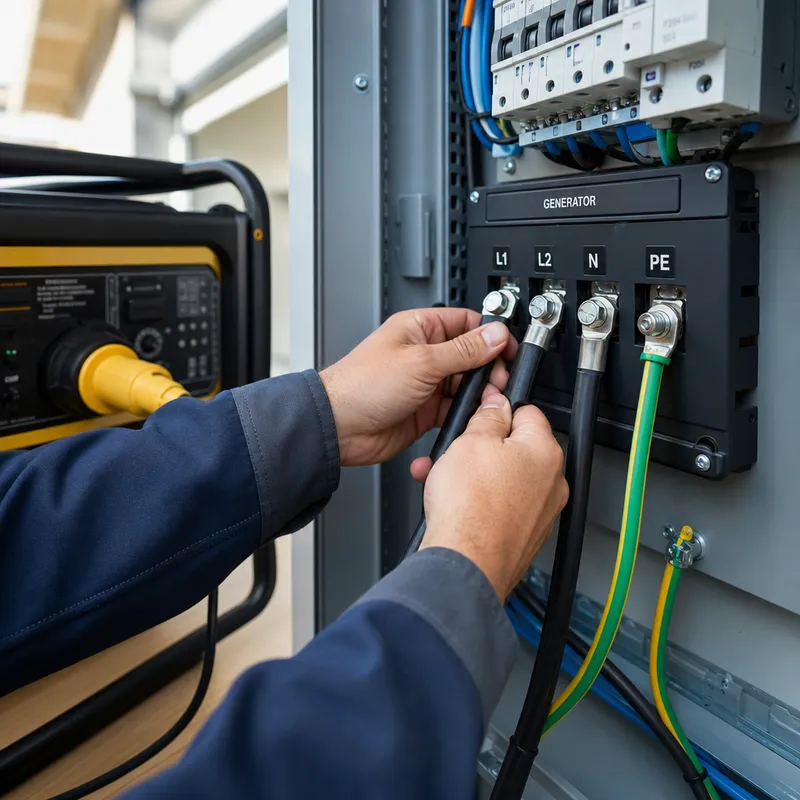

Comment brancher un groupe électrogène sur un tableau électrique en toute sécurité ?

Raccorder un groupe électrogène au tableau consiste à alimenter tout ou partie des circuits lorsque le réseau public est indisponible, sans jamais mettre les deux sources en parallèle. La solution de référence est l’installation d’un inverseur de source (manuel ou automatique) qui bascule l’alimentation entre :

• Le réseau (arrivée principale).
• Le générateur (arrivée dédiée).

Selon le cas, l’inverseur coupe la phase et le neutre (monophasé) ou plusieurs pôles (triphasé). La gestion du neutre et la liaison à la terre sont déterminantes pour la sécurité et pour l’efficacité des interrupteurs différentiels.

Attention:

Ne branchez jamais un générateur sur une prise de la maison (branchement « en retour de prise »). Vous risquez d’électrocuter un tiers, de renvoyer de la tension vers le réseau et d’endommager l’installation, les appareils et le générateur.

Quelles vérifications faire avant d’intervenir sur le tableau ?

Avant toute action sur le tableau, sécurisez la zone et travaillez hors tension. Ces vérifications sont indispensables :

1. Coupez le disjoncteur de branchement, puis contrôlez l’absence de tension avec un appareil adapté (VAT/multimètre selon le cas).
2. Empêchez toute remise sous tension involontaire pendant l’intervention (consignation, signalisation claire au foyer).
3. Identifiez les circuits à secourir (éclairage, prises dédiées, chaudière, pompe, portail) et estimez la puissance nécessaire, en tenant compte des appels au démarrage.
4. Vérifiez la mise à la terre et anticipez la compatibilité avec le schéma de liaison à la terre du générateur (c’est un point clé pour les différentiels).

Bon à savoir:

La puissance disponible doit être cohérente avec les besoins réels. En mode secours, on vise souvent 2 à 6 kVA selon les usages. Certains appareils demandent une puissance élevée au démarrage (pompe, compresseur, réfrigérateur).

Dans la pratique, il est souvent plus sûr de secourir uniquement les circuits essentiels (via une rangée dédiée ou un sous-tableau), plutôt que de chercher à alimenter l’ensemble de l’habitation. Pour compléter votre réflexion, vous pouvez aussi consulter notre guide sur le raccordement d’un onduleur afin de comparer les logiques d’alimentation de secours.

Guide PDF : comment brancher un groupe électrogène sur un tableau électrique en toute sécurité

Pour vous aider à comprendre clairement les bonnes pratiques, les équipements indispensables et les règles de sécurité à respecter, nous avons conçu un guide complet dédié au raccordement d’un groupe électrogène sur un tableau électrique. Ce document détaille les principes de fonctionnement, le choix de la puissance, les schémas de raccordement, les normes à connaître, les erreurs à éviter et les procédures de maintenance. Vous pouvez le consulter ci-dessous pour disposer d’une référence pratique avant tout projet d’installation ou d’intervention par un professionnel.

Comment brancher un groupe électrogène sur un tableau électrique PDF

Quelles sont les étapes pour raccorder le groupe électrogène au tableau ?

La solution recommandée repose sur trois éléments : inverseur de source, entrée dédiée (inlet) et protections adaptées. Les étapes ci-dessous décrivent la logique générale ; le schéma exact dépend de votre réseau (mono/tri), des protections existantes et du traitement du neutre.

Faut-il secourir toute la maison ou seulement les circuits essentiels ?

Deux architectures sont courantes :

• Secours de tout le tableau : inverseur en tête, à condition que la puissance du générateur et l’installation le permettent.
• Secours des circuits essentiels : création d’un sous-tableau de secours ou d’une rangée dédiée, plus simple à dimensionner et à sécuriser.

Cette décision dépend de la puissance réellement disponible, des usages prioritaires et de la place dans le tableau. À ce titre, l’encombrement se raisonne souvent en modules : en tableau électrique, 1 module = 18 mm (largeur). Selon les coffrets, une rangée accepte fréquemment 13, 18 ou 24 modules. Pour estimer l’espace disponible avant d’ajouter un inverseur et des protections, référez-vous à notre article sur la largeur du tableau électrique.

Comment installer un inverseur de source ?

L’inverseur se place entre l’arrivée du réseau et l’alimentation des circuits secourus. Son rôle est d’assurer une commutation exclusive : réseau ou générateur (jamais les deux).

En pratique, l’intervention se déroule généralement ainsi :

1. Déterminez l’emplacement (dans le tableau sur rail DIN ou dans un coffret attenant) en gardant un accès simple aux manœuvres.
2. Raccordez l’entrée Réseau depuis l’arrivée principale selon le schéma retenu et la protection amont existante.
3. Raccordez l’entrée Générateur provenant de la prise d’entrée (inlet) via une ligne dédiée protégée.
4. Raccordez la sortie vers la rangée concernée ou vers le sous-tableau de secours, avec une section de câble dimensionnée.
5. Repérez clairement les conducteurs et les positions de l’inverseur (Réseau / 0 / Groupe), puis refermez et sécurisez le tableau.

Informations:

Un PDF fiable précise le type d’inverseur (2 pôles en monophasé, 4 pôles ou équivalent en triphasé), son emplacement, les sections de câbles et les calibres de protections associés.

Comment créer une entrée dédiée (prise d’inlet) pour le groupe ?

Le groupe électrogène se raccorde via une prise d’entrée (inlet) dédiée, installée en extérieur ou dans un local ventilé (selon les contraintes du site et les préconisations du fabricant). Elle est reliée au tableau par une ligne protégée.

Points à respecter :

• Choisir une prise adaptée à l’intensité (ex. 16 A ou 32 A en monophasé, selon la puissance) et au type de connectique.
• Dimensionner le câble en fonction de la longueur (chute de tension) et de l’intensité à transporter.
• Protéger la ligne par un disjoncteur dédié et, selon l’architecture, prévoir une protection différentielle appropriée.

Pourquoi le neutre et la terre sont-ils déterminants (et souvent mal expliqués) ?

En mode secours, la cohérence des protections ne se limite pas au calibre des disjoncteurs : elle dépend aussi de la façon dont le générateur est référencé (ou non) à la terre. Les points suivants doivent être définis clairement, car ils conditionnent le déclenchement des différentiels et la sécurité :

• La protection contre les surintensités sur la ligne d’alimentation dédiée (disjoncteur).
• La protection différentielle des circuits alimentés, selon l’architecture retenue.
• Le traitement du neutre du générateur (neutre flottant ou référencé) et sa compatibilité avec l’installation.

Sur ce sujet, un schéma imprécis est un signal d’alerte : la gestion du neutre et la liaison à la terre ne se devinent pas, elles se définissent et se vérifient.

Quelle est la bonne procédure de bascule réseau ↔ groupe ?

Après installation, des essais doivent valider le fonctionnement des protections et de l’inverseur. En cas de coupure, avec un inverseur manuel, la séquence habituelle est la suivante :

1. Passez l’inverseur sur 0 (position isolée) pour séparer totalement l’installation des deux sources.
2. Démarrez le générateur et laissez-le se stabiliser (tension/fréquence) selon la notice du fabricant.
3. Basculez l’inverseur sur Générateur pour alimenter uniquement la partie secourue.
4. Réenclenchez les circuits essentiels progressivement afin de limiter l’appel de puissance au démarrage.
5. Au retour du réseau, repassez par 0, rebasculez sur Réseau, puis arrêtez le générateur.

Bonus:

Affichez une procédure courte (4 à 6 lignes) à l’intérieur du tableau. En situation de coupure, ce mémo est souvent plus utile qu’un document long.

Quel matériel prévoir pour le raccordement ?

Le matériel dépend de la configuration (mono/tri), de la puissance et du nombre de circuits secourus. Pour un cas monophasé courant, on retrouve généralement :

• Un inverseur de source (manuel ou automatique) au calibre adapté.
• Une prise d’inlet et un câble de liaison (générateur ↔ inlet).
• Un disjoncteur dédié à la ligne d’alimentation, et selon le schéma, un différentiel adapté.
• Du câble à la bonne section, des embouts, du repérage et, si besoin, un coffret.
• Un contrôleur d’absence de tension et un multimètre pour les vérifications.

À titre indicatif (hors main d’œuvre), comptez généralement :

• Inverseur de source : environ 50 à 300 € (manuel) ou 200 à 800 € (automatique), selon marque, calibre et nombre de pôles.
• Prise d’inlet + accessoires : environ 20 à 150 €.
• Protections modulaires et consommables (disjoncteur, peignes/borniers, repérage, embouts, câble selon section/longueur) : environ 30 à 300 €.

Pour une estimation précise adaptée à votre situation, demandez un devis gratuit.

Peut-on réaliser ce raccordement soi-même ?

Un particulier expérimenté peut parfois réaliser une partie des travaux, mais le risque principal est une erreur de schéma (neutre, terre, protections) qui peut rendre la protection différentielle inopérante ou provoquer un échauffement.

Cette option n’est envisageable que si vous maîtrisez réellement :

• Le travail hors tension et le contrôle d’absence de tension.
• La lecture d’un schéma de tableau et la fonction des protections.
• Le dimensionnement des câbles et des disjoncteurs.
• La bascule réseau / générateur via un inverseur de source.

Le mot de l’expert
