Quel est le rôle d’un interrupteur différentiel ?

Un interrupteur différentiel protège les occupants contre les fuites de courant dans une installation. Placé dans le tableau, il coupe automatiquement l’alimentation dès qu’un défaut d’isolement apparaît. Il réduit ainsi le risque d’électrisation et contribue à limiter certains départs de feu liés aux défauts électriques.

Qu’est-ce qu’un interrupteur différentiel ?

Un interrupteur différentiel est un appareil de protection qui surveille l’équilibre du courant entre la phase et le neutre. Dès qu’il détecte un écart anormal (souvent lié à une fuite vers la terre ou vers une masse métallique), il coupe l’alimentation d’un groupe de circuits.

La confusion avec le disjoncteur est courante, car les deux équipements se trouvent dans le tableau et peuvent déclencher. Le disjoncteur protège principalement les câbles et les circuits contre la surcharge et le court-circuit. L’interrupteur différentiel, lui, protège en priorité les personnes contre les courants de fuite. Un disjoncteur différentiel regroupe ces deux fonctions au sein d’un même appareil, ce qui peut être pratique dans certains coffrets.

En résumé:

L’interrupteur différentiel protège les personnes, tandis que le disjoncteur protège les circuits et les câbles. Une installation moderne associe généralement les deux pour une protection complète.

Comment ça marche et que protège-t-il ?

Le principe est simple : l’appareil compare le courant qui part vers les usages et celui qui revient. Si une partie “s’échappe” (prise humide, câble endommagé, appareil défectueux, défaut d’isolement), il détecte l’écart et coupe l’alimentation.

En habitation, la sensibilité la plus courante est 30 mA, car ce seuil limite efficacement le risque d’accident corporel. Le déclenchement peut concerner des circuits variés : éclairage, prises, chauffe-eau, électroménager, pompe ou borne de recharge.

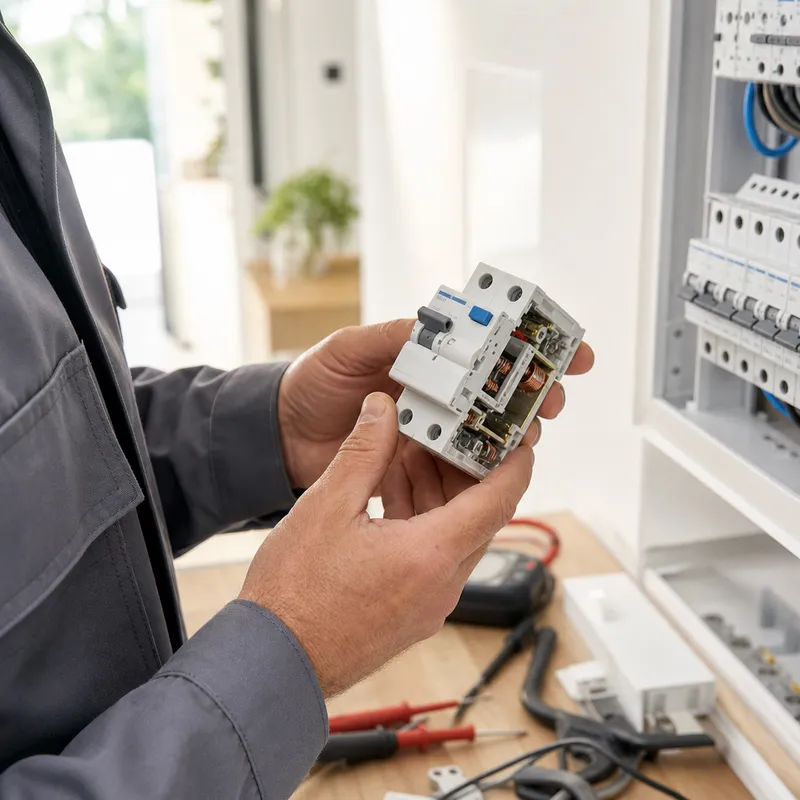

Vous trouverez sur l’appareil un bouton Test (souvent noté T). Il simule une fuite afin de vérifier que le déclenchement fonctionne.

Bon à savoir:

Testez l’appareil en appuyant sur T : il doit couper immédiatement. Réarmez-le ensuite manuellement pour rétablir l’alimentation.

Ce dispositif protège notamment contre :

• Une fuite vers la terre sur un appareil du logement.
• Un défaut d’isolement d’un câble dans une cloison ou une pièce humide.
• Un serrage défaillant dans une prise ou une boîte de connexion.
• La dégradation progressive de certains appareils (fuites cumulées).

Les types et caractéristiques

Pour choisir un appareil adapté, trois critères comptent : la sensibilité, le type (AC, A, F, B, HPI) et le calibre en ampères. Ils déterminent la capacité à protéger correctement les circuits et à limiter les déclenchements intempestifs.

Sensibilité : 30 mA

La sensibilité correspond au courant de fuite à partir duquel l’appareil déclenche. En logement, la valeur standard est 30 mA (notation correcte : mA, et non “30ma”). Elle vise la protection des personnes, en limitant l’intensité et la durée d’un passage de courant dangereux.

Il existe des sensibilités plus élevées, comme 300 mA, plutôt utilisées pour la protection contre l’incendie dans certains schémas. Elles ne remplacent pas une protection 30 mA sur les circuits domestiques.

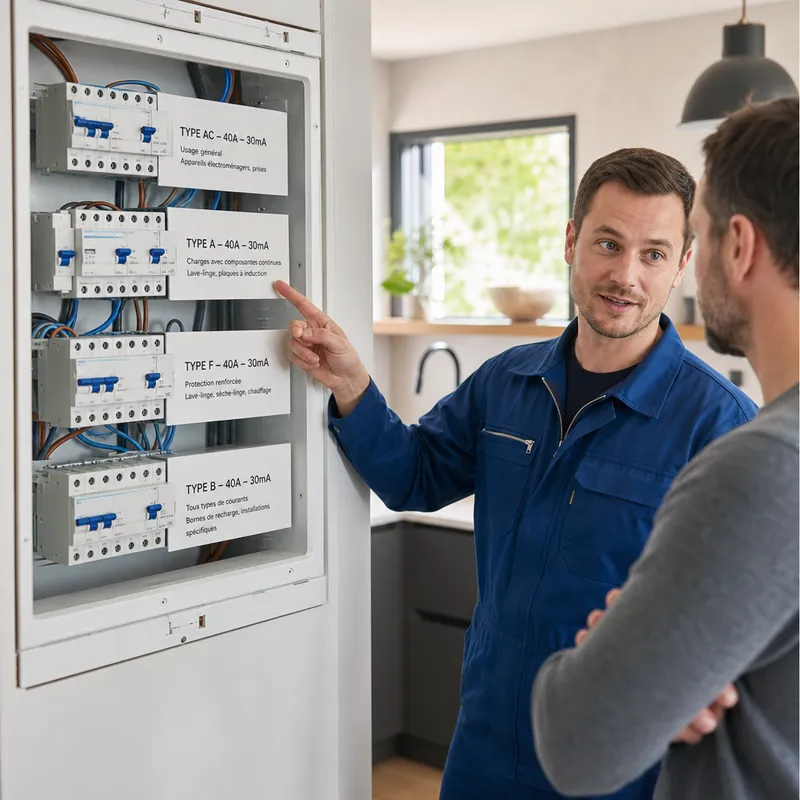

Types : AC, A, F, B, HPI

Le “type” indique les formes de courants de défaut que l’appareil sait détecter. Ce point est important avec les équipements électroniques (variateurs, plaques, chargeurs, onduleurs).

• Type AC : défauts en courant alternatif sinusoïdal. Souvent adapté à des circuits “simples” (éclairage, prises courantes), selon le schéma du tableau électrique connecté et organisation du coffret.
• Type A : détecte aussi des défauts à composante continue. Recommandé pour des circuits alimentant une plaque de cuisson, un lave-linge et certains équipements électroniques.
• Type F : pour certains usages à vitesse variable et appareils sensibles, avec des défauts plus complexes.
• Type B : destiné aux défauts continus “lisses”, rencontrés notamment avec certaines bornes de recharge, installations photovoltaïques et onduleurs.
• Type HPI (selon les marques) : conçu pour réduire les déclenchements intempestifs sur des appareils sensibles (congélateur, équipements informatiques).

Attention:

Ne choisissez pas un type au hasard : un mauvais choix peut réduire la protection ou provoquer des coupures répétées. En cas de borne de recharge ou de photovoltaïque, vérifiez les prescriptions du fabricant et l’adéquation du dispositif de protection.

Calibre, pôles et compatibilités

Le calibre correspond au courant maximal admissible en fonctionnement normal. En habitation, on rencontre surtout 25 A, 40 A et 63 A. Un calibre 40 A est fréquent lorsque plusieurs circuits sont regroupés sous la même protection.

Le nombre de pôles dépend du réseau :

• En monophasé : généralement 2 pôles (phase + neutre).
• En triphasé : 4 pôles.

Vérifiez enfin la cohérence avec les disjoncteurs en aval et l’organisation du coffret : une association inadaptée peut entraîner des déclenchements, des échauffements ou une répartition peu lisible lors d’une rénovation.

Choisir et installer

Le choix et la pose doivent viser une protection efficace, une répartition claire des circuits et une exploitation simple au quotidien. Il faut aussi tenir compte du format du coffret et des emplacements disponibles, car l’ajout d’un module impose parfois une réorganisation de la rangée.

Où le placer dans le tableau ?

Dans le tableau, l’appareil se place en tête d’un groupe de circuits, avant les disjoncteurs qu’il alimente. Il protège ainsi l’ensemble des départs situés en aval sur la rangée (ou une partie de celle-ci). Pour les installations spécifiques comme un fourgon aménagé, cette organisation est également essentielle.

Trois bonnes pratiques améliorent la sécurité et le confort :

• Répartir les circuits pour éviter qu’une seule coupure ne prive tout le logement d’alimentation.
• Regrouper les circuits “spécialisés” sous un type adapté (par exemple type A pour certains usages électroniques).
• Étiqueter clairement chaque départ pour faciliter le diagnostic.

Informations:

Respectez la norme NF C 15-100, qui encadre notamment la protection différentielle en habitation. Vérifiez aussi la présence et la continuité de la terre : la protection différentielle est d’autant plus efficace que la mise à la terre est correcte.

Prix et remplacement

Le prix varie selon le type, le calibre, la marque et les fonctions associées. Parmi les références courantes, on retrouve Legrand, Schneider Electric et Hager.

Le tableau ci-dessous donne des fourchettes indicatives pour le matériel (hors main-d’œuvre). Le coût réel dépend aussi de la place disponible dans le coffret, des accessoires de raccordement et de l’état des conducteurs. Pour plus d’informations sur le choix et remplacement des fusibles, consultez notre guide dédié.

Matériel (hors pose)	Fourchette de prix indicatif	Remarques utiles
Modèle type AC 30 mA (25 A à 40 A)	25 € à 80 €	Adapté à de nombreux circuits courants selon l’organisation du coffret
Modèle type A 30 mA (40 A à 63 A)	50 € à 140 €	Recommandé pour plusieurs circuits dédiés et usages électroniques
Modèle type F	90 € à 200 €	Pertinent pour certains équipements sensibles et à vitesse variable
Modèle type B	250 € à 600 €	Souvent requis pour certaines bornes de recharge et certains onduleurs
Peignes, borniers, accessoires de raccordement	10 € à 60 €	Indispensables pour un câblage propre et compatible
Coffret ou rangée à ajouter	30 € à 150 €	Utile si le tableau est saturé en rénovation

Restez vigilant lors d’un achat en ligne : une incompatibilité de peignes, de format ou de références peut compliquer la pose. Vérifiez systématiquement le calibre, le type, le nombre de pôles et la compatibilité mécanique avec le coffret.

Diagnostic : pourquoi il saute et que faire ?

Un déclenchement indique une fuite de courant. Il faut traiter ce symptôme avec sérieux : il peut provenir d’un appareil en défaut, d’une humidité, d’un câble endommagé ou d’un mauvais raccordement.

Causes fréquentes :

• Appareil défectueux (lave-linge, chauffe-eau, four) laissant passer du courant vers la terre.
• Humidité dans une prise, une boîte de dérivation ou une pièce exposée (salle d’eau, buanderie, garage).
• Défaut d’isolement sur un câble (perçage, écrasement, travaux).
• Addition de petites fuites sur plusieurs appareils, dépassant le seuil 30 mA.

Pour un premier tri sans démontage, limitez-vous à des actions simples et réversibles :

1. Coupez les disjoncteurs en aval, puis réarmez l’appareil.
2. Remettez les disjoncteurs en service un par un pour identifier le circuit en cause.
3. Débranchez les appareils du circuit suspect, puis réessayez pour repérer l’équipement défaillant.
4. Testez le bouton T, puis réarmez.
5. Arrêtez toute manipulation en cas d’odeur anormale, d’échauffement, de traces noires sur une prise ou de grésillement.

Bonus:

Notez le circuit concerné et les appareils en service au moment de la coupure. Ces informations accélèrent le diagnostic, surtout si le défaut n’apparaît qu’à certains moments.

Contactez un électricien si le déclenchement se répète, si le test ne fonctionne pas, si vous n’arrivez pas à isoler le circuit en cause ou si des prises présentent un défaut visible. Une vigilance renforcée s’impose aussi en présence d’une borne de recharge, d’un tableau en rénovation ou d’équipements photovoltaïques, car le choix du type et les mesures de fuite nécessitent un contrôle adapté. Pour un équipement spécifique, un disjoncteur de sèche-linge doit également être bien sélectionné afin d’éviter tout risque de coupure inappropriée.

Attention:

Ne shuntez jamais ce dispositif et ne le remplacez pas par un modèle inadapté. Une protection neutralisée expose directement les personnes et le logement.

Le mot de l’expert

Un dispositif 30 mA est un élément central de la sécurité du tableau : il protège d’abord les personnes. Le bon choix repose sur le type (souvent AC ou A en logement) et sur un calibre cohérent avec les circuits en aval (fréquemment 40 A). Testez-le régulièrement avec le bouton T et prenez au sérieux tout déclenchement répété, car il révèle le plus souvent une fuite réelle. Sur Depanneo, vous êtes mis en relation avec un électricien qualifié près de chez vous : vous pouvez demander un devis gratuit et comparer plusieurs propositions pour une mise en conformité ou une intervention rapide.
