Comment réaliser le branchement d’un tableau électrique en toute sécurité ?

Pour beaucoup, le branchement d’un tableau électrique est une tâche difficile. Et pour être honnête, c’est vrai dans la plupart des cas. Il vaut mieux avoir de solides connaissances en électricité pour bien gérer le branchement sans danger.

Cependant, il est possible de réussir à brancher un tableau électrique chez vous si vous avez le bon équipement, des compétences dans le domaine et que vous suivez ce guide étape par étape.

Quels sont les équipements et outils nécessaires pour brancher un tableau électrique ?

Les modules obligatoires

Un tableau de répartition conforme à la norme NF C 15-100 doit obligatoirement intégrer :

• Le disjoncteur de branchement (ou disjoncteur abonné) : Il est placé en tête d'installation, juste en aval du compteur EDF/Enedis. Il sert d'interrupteur principal pour l'ensemble du logement.

• Les interrupteurs différentiels (ou disjoncteurs différentiels) : Ils sont de type AC ou A en fonction des modules qu’ils protègent et installés en tête de chaque rangée. Ils protègent les personnes contre les fuites de courant (sensibilité 30 mA).

• Les disjoncteurs divisionnaires : un par circuit électrique. Leur calibre doit être adapté à la puissance et à la section du câble de chaque circuit. Ils protègent les circuits contre les surcharges et les courts-circuits.

• Les borniers de répartition : ils distribuent la phase et le neutre entre les différents modules.

• Le peigne d'alimentation : il remplace les fils de liaison et simplifie le câblage.

• Le bornier de terre : point de raccordement centralisé pour tous les fils jaune-vert de l'installation électrique de la maison.

• Les obturateurs : ils protègent les emplacements libres.

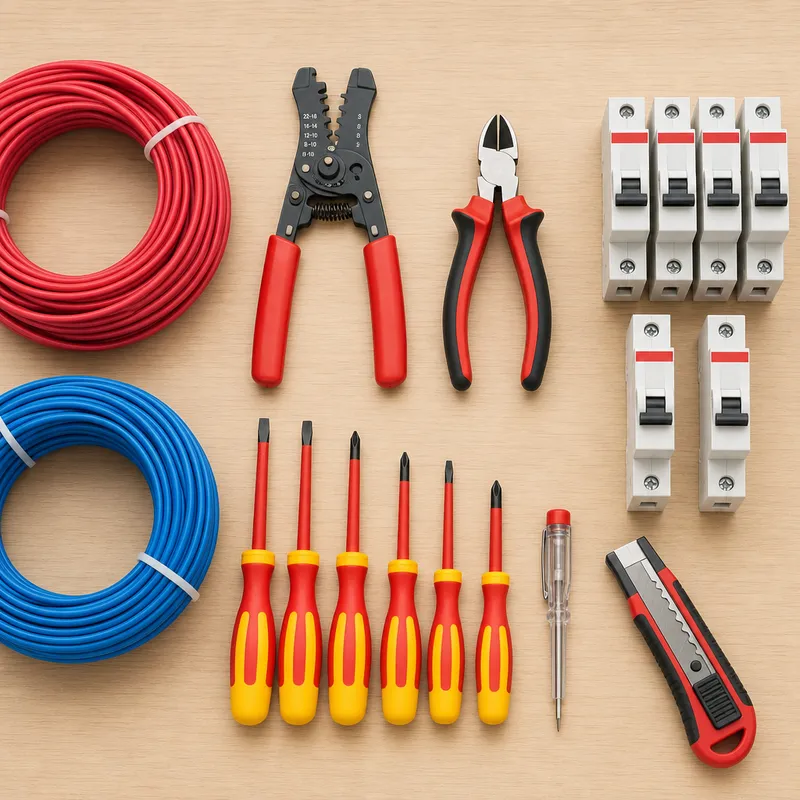

Les outils à prévoir

Pour raccorder un tableau électrique en toute sécurité, vous devez prévoir une pince à dénuder, des tournevis plats et cruciformes pour serrer les bornes des modules, une pince coupante et un testeur de tension (multimètre).

Conseil : Pour votre protection, il est fortement recommandé de choisir des outils dont les manches sont isolés, homologués 1 000 V.

Bien choisir la section de câbles

La section des conducteurs électriques n'est pas à prendre à la légère. Avec une section trop faible, l'intensité entraîne un échauffement du câble et un potentiel incendie. Voici les sections à respecter selon les circuits électriques :

• 1,5 mm² : éclairage avec disjoncteur de 10 A (8 éclairages max par circuit) ;
• 2,5 mm² : prises de courant, avec disjoncteur de 16 A ou 20 A ;
• 4 mm² : chauffage électrique, avec disjoncteur de 20 ou 25 A ;
• 6 mm² : plaque de cuisson ou four, avec disjoncteur de 32 A ;
• 6 mm² minimum : alimentation d'un tableau divisionnaire secondaire ;
• 10 mm² minimum : câble entre le compteur et le tableau principal.

Quelles sont les normes de sécurité à respecter pour le câblage ?

La norme NF C 15-100 est le cadre réglementaire de toute installation électrique basse tension en France. Elle fixe les règles, impose le nombre minimal de circuits par logement, la mise à la terre, les calibres et la composition du tableau électrique. Respecter cette norme est une obligation légale. Sa conformité est vérifiée par le Consuel avant la mise en service du compteur. Pour éviter les risques liés à une installation avec tableau à fusibles obsolète, veillez à suivre les dernières normes en vigueur.

Important:

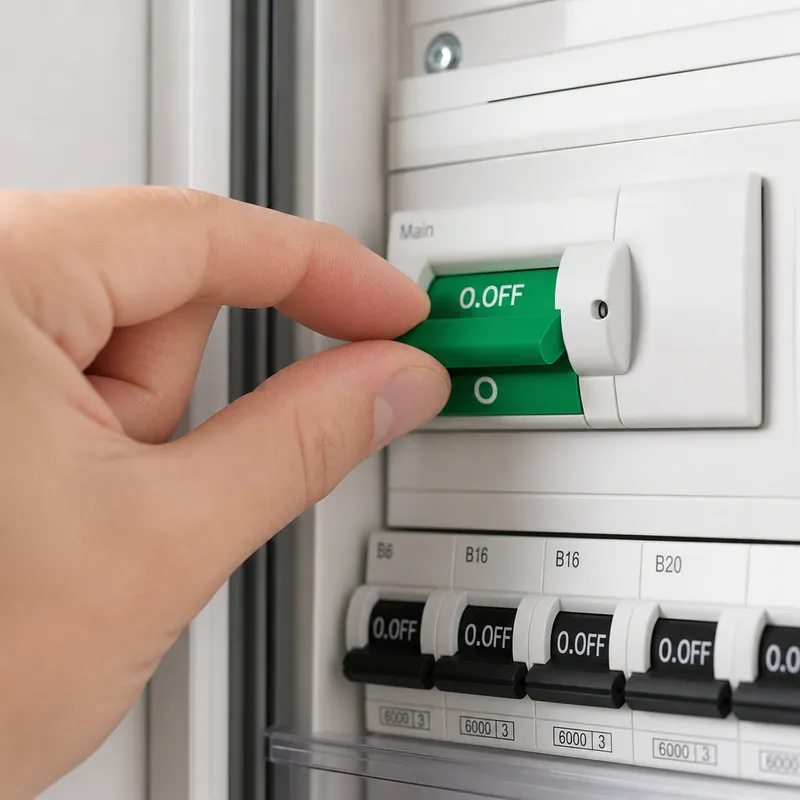

Avant de toucher quoi que ce soit dans un tableau électrique, coupez absolument l'alimentation générale en coupant le disjoncteur principal. Vérifiez systématiquement l'absence de tension à l'aide d'un multimètre.

Étape par étape : Comment câbler un tableau électrique ?

Vous avez acheté tout l’équipement nécessaire ? Vous avez coupé le courant et vérifié qu’il n’y avait aucune tension ? Très bien, vous êtes prêt à passer au câblage ! Voici un guide structuré pour le branchement de votre tableau électrique :

1. Fixer le coffret : Installez le coffret dans la GTL (gaine technique logement), à la bonne hauteur. Vérifiez que le rail DIN est bien fixé. Faites entrer les câbles arrivants par les entrées du coffret.

2. Clipser les modules sur le rail DIN : Positionnez le disjoncteur de branchement en tête, puis les interrupteurs différentiels sur chaque rangée et les disjoncteurs divisionnaires.

3. Raccorder les peignes d'alimentation : Le peigne horizontal relie les disjoncteurs divisionnaires d'une même rangée à leur interrupteur différentiel. Le peigne d’alimentation vertical fait le pont entre les rangées.

4. Raccorder les borniers : Connectez chaque conducteur neutre (bleu) au bornier de neutre correspondant à sa rangée. Raccordez tous les conducteurs de terre (jaune-vert) au bornier de terre central du tableau électrique.

5. Raccorder les circuits aux disjoncteurs divisionnaires : Connectez chaque conducteur de phase au bornier en amont du disjoncteur divisionnaire correspondant.

6. Vérifier le serrage et étiqueter : Contrôlez manuellement le serrage de chaque borne. Étiquetez chaque disjoncteur pour identifier les circuits électriques (cuisine, séjour, chambre, etc.). Pensez notamment à savoir comment couper un ballon d’eau chaude rapidement si nécessaire.

7. Tester : Avant de réenclencher le disjoncteur principal, assurez-vous qu'aucun court-circuit n'est présent, que tous les modules sont bien positionnés et que les fils dénudés ne dépassent pas. Remettez progressivement sous tension, circuit par circuit.

Les erreurs courantes lors du branchement d'un tableau électrique

Le mauvais serrage des bornes électriques est la cause la plus fréquente de court-circuit ou d’incendie dans les tableaux. Lorsque vous branchez le tableau électrique, vérifiez absolument le serrage de l'ensemble des connexions avant de refermer le coffret. Une autre erreur courante est d'inverser les conducteurs de phase et de neutre lors du raccordement des disjoncteurs divisionnaires.

Attention:

Un interrupteur différentiel ne peut alimenter qu'un maximum de 8 disjoncteurs divisionnaires selon la norme NF C 15-100.

Le branchement d'un tableau électrique reste une opération dangereuse. Elle doit être entièrement maîtrisée pour être réalisée sans risque. La sécurité des occupants du logement est en jeu.

Vous avez un doute sur les sections de câbles à utiliser ou sur la conformité de votre installation ? Vous constatez des anomalies régulières ? Il est temps de faire appel à un électricien professionnel pour la mise en place du tableau. Depanneo met à votre disposition des artisans sélectionnés pour leur sérieux, leurs tarifs et leurs compétences. Contactez-nous pour recevoir un expert au plus vite !

FAQ : Les réponses à vos questions sur le branchement du tableau

Comment brancher un tableau électrique rapidement ?

Pour gagner du temps lors du branchement, utilisez un tableau électrique pré-câblé. Les modules y sont déjà positionnés sur le rail DIN et les peignes d'alimentation sont en place. Ensuite, travaillez dans l'ordre et installez les différentiels en tête, puis les disjoncteurs divisionnaires, circuit par circuit.

Peut-on brancher un nouveau tableau électrique sans couper le compteur général ?

Non, il n'est pas possible de raccorder un tableau électrique sans couper l'alimentation en amont. Si ce disjoncteur est inaccessible, contactez votre fournisseur d'électricité pour faire couper l'alimentation au niveau du compteur. Travailler sur un tableau électrique sous tension est formellement interdit et potentiellement mortel.

Quelle est la différence de branchement entre un tableau monophasé et triphasé ?

Un tableau électrique monophasé reçoit une seule phase et un neutre depuis le compteur, avec une tension de 230 V entre la phase et le neutre. C'est la configuration standard des logements résidentiels en France. Un tableau électrique triphasé reçoit trois phases distinctes et un neutre (tension de 400 V entre les phases). Il est utilisé pour alimenter des équipements à forte consommation.

Comment tester la conformité de son branchement avant la mise en service ?

Avant de remettre l'alimentation électrique en service, contrôlez visuellement tous les raccordements. Vérifiez qu’il n’y a pas de fil dénudé apparent, qu’il y a un seul conducteur par borne et que le code couleur est respecté. Testez la continuité de la mise à la terre avec un contrôleur dédié et assurez-vous du bon fonctionnement des interrupteurs différentiels en appuyant sur le bouton test. Pour une installation neuve ou une rénovation, la conformité définitive est attestée par le Consuel.

En résumé

Raccorder le tableau électrique d’un logement demande de respecter des étapes précises et des règles de sécurité strictes. Coupez toujours le disjoncteur de branchement et vérifiez l'absence de tension avant d'intervenir. À tout moment, consultez la norme NF C 15-100 pour que l'installation électrique soit sûre et fonctionnelle.
