Comment équilibrer un tableau électrique triphasé efficacement ?

Un tableau en triphasé apporte une puissance disponible plus élevée et une meilleure stabilité, à condition que les circuits soient correctement répartis sur les trois phases. En cas de déséquilibre, vous pouvez observer des déclenchements, des échauffements anormaux et des dysfonctionnements d’appareils. La bonne approche consiste à mesurer, puis à répartir les départs de façon méthodique, en respectant des règles de sécurité strictes.

Qu’est-ce que l’équilibrage d’un tableau électrique triphasé ?

Dans un tableau électrique alimenté en triphasé, l’arrivée se fait via trois phases (L1, L2, L3) et un neutre. À la différence d’une alimentation monophasée (une phase + neutre), ce type d’alimentation permet d’alimenter davantage d’équipements, notamment dans les logements tout électriques, les ateliers ou certaines installations (pompe à chaleur, moteur, borne de recharge, etc.). Pour bien organiser votre installation, vous pouvez aussi consulter notre guide sur la largeur du tableau électrique.

L’équilibrage consiste à répartir la consommation le plus régulièrement possible entre L1, L2 et L3. Le but est d’éviter qu’une phase atteigne sa limite pendant que les deux autres restent peu sollicitées. Concrètement, on y arrive en répartissant les circuits (prises, éclairage, chauffage, cuisine…) et, si nécessaire, en changeant l’affectation de certains départs au tableau.

À retenir : en triphasé, ce n’est pas la somme des trois phases qui fait déclencher en premier, mais la phase la plus chargée. Même si la puissance totale appelée semble “raisonnable”, une seule phase peut saturer et provoquer des coupures.

Bon à savoir:

Un déséquilibre ne se limite pas au confort d’usage. Il peut provoquer le déclenchement du disjoncteur de branchement, augmenter l’échauffement de conducteurs et réduire la durée de vie de certains modules.

Comment reconnaître un déséquilibre sur un tableau triphasé ?

Un déséquilibre se repère souvent à partir de symptômes concrets. Les identifier vous aide à cibler les circuits concernés avant de modifier quoi que ce soit.

Surveillez notamment :

• Un disjoncteur de branchement qui déclenche lors de l’utilisation simultanée de plusieurs appareils.
• Une phase qui monte vite en intensité (à l’usage), alors que les deux autres restent faibles.
• Des circuits qui montrent leurs limites dès que certains usages sont combinés (par exemple : cuisson + chauffe-eau + buanderie).
• Un compteur ou une interface de suivi qui met en évidence une répartition inégale des puissances appelées.

Attention:

N’intervenez jamais sur un tableau sous tension. Coupez l’alimentation au dispositif général, vérifiez l’absence de tension avec un VAT et sécurisez l’accès au tableau.

Comment équilibrer un tableau électrique triphasé étape par étape ?

La méthode repose sur un enchaînement logique : repérer, mesurer, répartir, puis contrôler. Pour éviter les erreurs, notez chaque changement (étiquettes, schéma, photos) afin de pouvoir revenir en arrière si nécessaire.

Comment repérer les circuits et leur phase (L1, L2, L3) ?

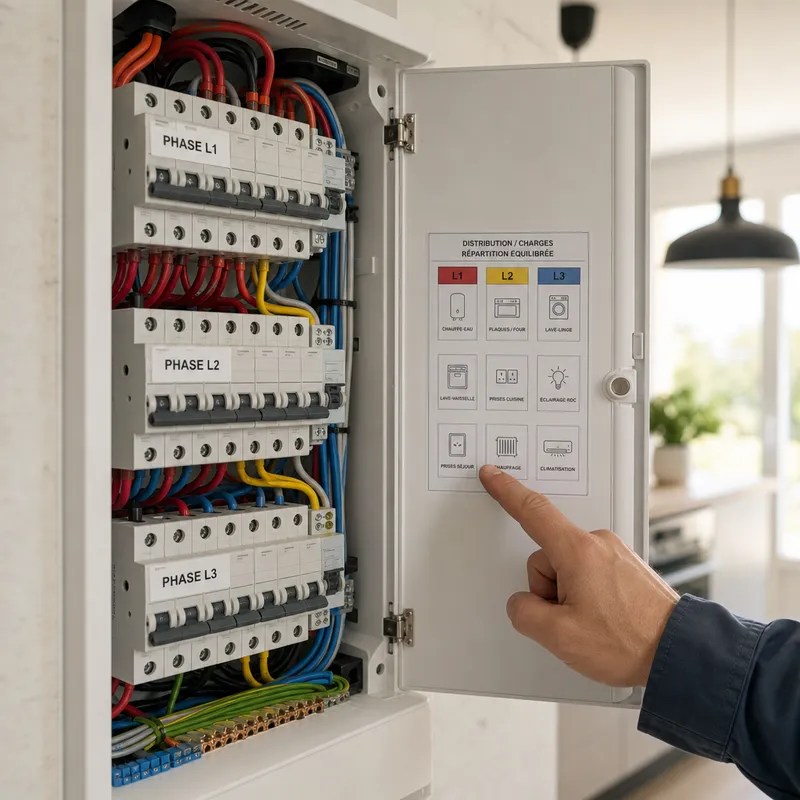

Commencez par identifier chaque départ et sa ligne d’alimentation. Selon la configuration, les rangées peuvent être organisées par phase ou mélangées.

1. Identifiez chaque disjoncteur et associez-le à son circuit (éclairage, prises, chauffage, cuisine, etc.), idéalement en testant l’arrêt d’un départ à la fois.
2. Repérez l’affectation à L1, L2 ou L3 en suivant les conducteurs, les peignes d’alimentation, les borniers et les marquages présents dans le tableau.
3. Comparez avec le schéma existant (s’il est disponible) et mettez à jour l’étiquetage du tableau pour garder une correspondance fiable.

Comment mesurer l’intensité sur chaque phase ?

Un équilibrage fiable repose sur des mesures. L’objectif est de connaître l’intensité sur L1, L2 et L3 dans des conditions proches de la réalité, notamment lorsque plusieurs appareils fonctionnent en même temps.

1. Mettez en service les principaux consommateurs (cuisson, chauffe-eau, chauffage, buanderie si possible) pour reproduire une situation “chargée”.
2. Mesurez l’intensité sur chaque phase à l’aide d’une pince ampèremétrique (une mesure par conducteur de phase), sans rien débrancher.
3. Notez les valeurs et repérez la phase la plus haute : c’est celle qui dictera les corrections à apporter.

Vous ne cherchez pas une égalité parfaite, mais une répartition assez proche pour réduire les déclenchements et limiter les échauffements. En pratique, l’objectif est surtout d’éviter un écart important et durable entre la phase la plus chargée et les deux autres.

Informations:

Si une phase porte l’essentiel de la puissance appelée, la répartition doit être corrigée, même si l’installation semble fonctionner la plupart du temps.

Comment estimer le “poids” de chaque circuit avant de le déplacer ?

Avant de basculer un départ d’une phase à une autre, estimez ce qu’il représente réellement. Cette estimation évite de déplacer un circuit “au hasard” et de créer un nouveau point faible.

1. Relevez la puissance sur la plaque signalétique des appareils dédiés (four, chauffe-eau, PAC, borne, etc.).
2. Évaluez l’usage réel des circuits prises (cuisine, buanderie, atelier) en listant les appareils fréquemment utilisés ensemble.
3. Utilisez le calibre des disjoncteurs comme indicateur (ordre de grandeur du courant admissible), sans le confondre avec la consommation réelle.

Un circuit « prises » reste plus variable qu’un circuit dédié, souvent plus prévisible (chauffe-eau, four, plaque, borne, etc.).

Par quoi commencer pour équilibrer (gros consommateurs, mono et triphasé) ?

La répartition devient plus simple si vous commencez par les charges importantes. On distingue généralement deux cas :

• Appareils monophasés : ils consomment sur une seule phase + neutre. Il est souvent possible de les basculer sur une autre phase au tableau, à condition de respecter les protections et le câblage.
• Appareils triphasés : ils utilisent les trois phases (parfois sans neutre). Ils contribuent souvent à l’équilibre, mais exigent un branchement et des protections adaptés.

Exemple : si vous mesurez 32 A sur L1, 14 A sur L2 et 12 A sur L3 au moment où la cuisson et le chauffe-eau fonctionnent, déplacer un circuit “buanderie” ou “prises cuisine” de L1 vers L2 peut réduire l’écart. Après chaque modification, refaites une mesure dans des conditions similaires.

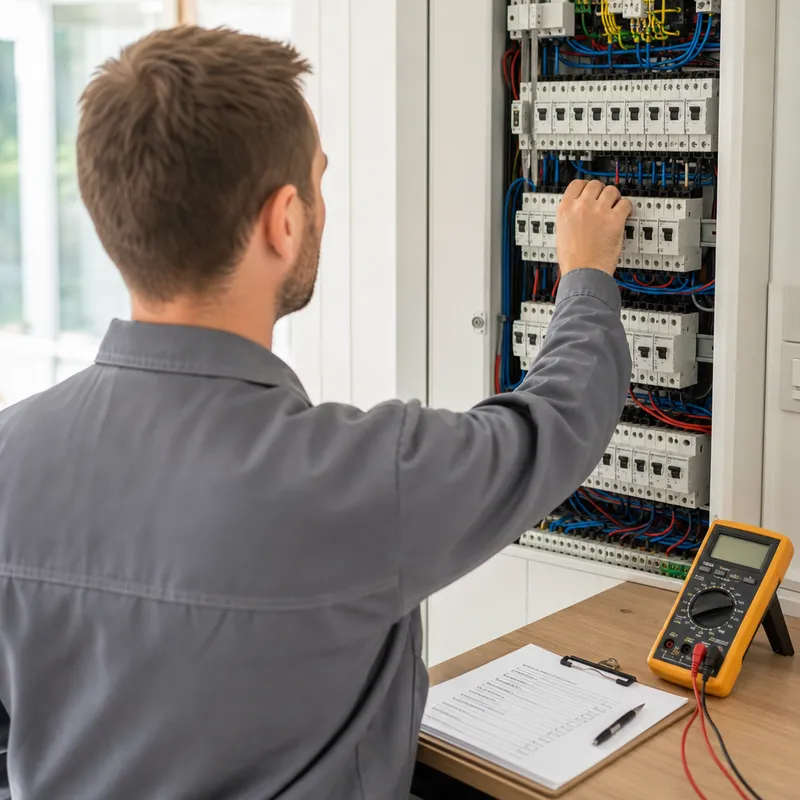

Comment déplacer un circuit au tableau et vérifier que tout est correct ?

Une fois votre cible définie, le déplacement d’un départ doit être fait proprement et contrôlé. L’enjeu n’est pas seulement “d’équilibrer”, mais aussi de garder une installation sûre et cohérente.

1. Coupez l’alimentation générale et vérifiez l’absence de tension au VAT avant toute action dans le tableau.
2. Basculez le départ sur la phase choisie en respectant le type et le calibre des protections (disjoncteur, différentiel), ainsi que la section des conducteurs.
3. Vérifiez la cohérence phase/neutre du circuit concerné : le neutre doit rester associé au bon ensemble (différentiel et bornier), sinon des défauts et déclenchements peuvent apparaître.
4. Contrôlez le serrage des bornes selon les prescriptions fabricant (un serrage insuffisant peut créer un échauffement).
5. Remettez sous tension, testez les interrupteurs différentiels, puis mesurez à nouveau L1, L2 et L3 en conditions d’utilisation.

Bonus:

Avancez par itérations courtes : un seul circuit déplacé, une nouvelle mesure, puis un ajustement. Vous gardez une traçabilité claire et vous limitez les erreurs.

Quels outils et quel matériel prévoir pour équilibrer un triphasé ?

Pour obtenir un résultat fiable, vous avez besoin d’outils de mesure et d’un repérage propre des circuits. Sans mesure, l’équilibrage reste approximatif.

Quels appareils de mesure et de repérage utiliser ?

Voici l’équipement le plus utile :

• Une pince ampèremétrique pour mesurer l’intensité sur chaque phase sans débrancher.
• Un VAT (vérificateur d’absence de tension) pour sécuriser l’intervention.
• Un multimètre pour certains contrôles complémentaires (tension, continuité, etc.).
• Des étiquettes de repérage pour identifier circuits, modules et protections.

Quelles fournitures peuvent être nécessaires dans le tableau ?

Selon la configuration, vous pouvez aussi avoir besoin de :

• Peignes et accessoires compatibles avec votre gamme de disjoncteurs.
• Embouts de câblage (ferrules) et pince à sertir si les conducteurs sont souples.
• Tournevis dynamométrique ou outil de serrage conforme aux prescriptions fabricants.
• Pour améliorer la sécurité énergétique, vous pouvez aussi envisager l’installation d’un onduleur au tableau électrique (selon votre besoin, vos équipements et la configuration du logement).

Peut-on équilibrer un tableau triphasé soi-même ?

Cela dépend de votre expérience et de la complexité du tableau. En triphasé, une erreur de raccordement peut avoir des conséquences importantes (déclenchements, échauffements, défauts difficiles à localiser).

Une intervention limitée peut être envisageable si :

• Vous identifiez sans ambiguïté phases, neutre, et circuits, avec un repérage clair.
• Vous disposez d’outils de mesure fiables et vous appliquez une procédure de consignation.
• Vous restez sur une logique de redistribution de circuits existants, sans modifier l’architecture de protection.

En revanche, l’intervention devient plus délicate (et doit être parfaitement maîtrisée) si vous suspectez un défaut de neutre, des traces de chauffe, ou si le tableau a été modifié sans repérage.

En résumé:

Vous pouvez mesurer et repérer vous-même. En revanche, la modification du câblage doit rester une opération parfaitement maîtrisée, car une erreur phase/neutre peut créer un risque et des pannes récurrentes.

Quel budget prévoir pour le matériel ?

L’équilibrage en lui-même repose surtout sur le diagnostic et des déplacements de circuits. Côté budget, ce sont principalement les outils de mesure et de petites fournitures qui comptent.

Matériel	À quoi ça sert	Prix indicatif (matériel)
Pince ampèremétrique	Mesurer l’intensité sur L1, L2, L3	25 à 150 €
VAT	Vérifier l’absence de tension avant intervention	15 à 60 €
Étiquettes / repérage	Identifier clairement circuits et modules	5 à 20 €
Petites fournitures (embouts, peignes compatibles)	Finitions et adaptation du câblage/peignage	5 à 60 €

Pour une estimation précise adaptée à votre situation, demandez un devis gratuit.

Le mot de l’expert

Un résultat durable repose sur des mesures d’intensité, une répartition logique des gros consommateurs et un contrôle rigoureux du neutre et des serrages. Si vous avez des déclenchements répétés, des traces de chauffe ou un doute sur le câblage, l’intervention d’un électricien reste la solution la plus sûre. Sur Depanneo, vous pouvez être mis en relation avec un électricien qualifié près de chez vous et demander un devis gratuit pour comparer plusieurs propositions avant de valider l’intervention.
