Comment raccorder un onduleur au tableau électrique ?

Raccorder un onduleur au tableau électrique ne consiste pas à « tirer deux fils ». Il faut choisir un schéma cohérent avec votre projet solaire, installer des protections dédiées et respecter les règles de sécurité pour éviter tout risque sur l’installation de la maison… comme sur le réseau. Ce guide vous aide à comprendre les solutions possibles, la logique de branchement et les coûts côté matériel, afin de décider en connaissance de cause. Pour aller plus loin, consultez aussi notre guide complet sur le raccordement d’un onduleur au tableau électrique.

En quoi consiste le raccordement d’un onduleur au tableau électrique ?

L’onduleur transforme le courant continu (DC) produit par les panneaux photovoltaïques en courant alternatif (AC) utilisable dans le logement. Le raccordement au tableau électrique permet ensuite d’alimenter vos circuits en autoconsommation et, selon le cas, d’envoyer le surplus vers le réseau.

Dans une configuration classique, le principe est le suivant : panneaux → câbles DC → onduleur → câbles AC → tableau → compteur → réseau. Le tableau doit intégrer des protections dédiées, car la production photovoltaïque impose un câblage spécifique et des organes de coupure accessibles.

Bon à savoir:

Un micro-onduleur se raccorde généralement en AC au tableau. Un onduleur central reçoit d’abord les panneaux en DC, puis ressort en AC vers le tableau. La logique de protection varie selon le type d’appareil et la puissance.

Selon la configuration (autoconsommation avec ou sans injection), le projet implique aussi des démarches côté Enedis. Dans certains cas, EDF intervient pour le contrat de rachat du surplus.

Quelles solutions techniques de raccordement sont possibles ?

Le schéma de raccordement dépend de la puissance, de l’objectif (réduire la consommation, injecter un surplus, sécuriser certains usages) et de la présence éventuelle d’une batterie. Le type d’onduleur détermine aussi la partie de l’installation à protéger (AC, DC ou les deux).

Quel onduleur choisir : central, micro-onduleurs ou hybride ?

Le type d’onduleur conditionne le câblage et l’organisation des protections au tableau.

• Onduleur central : les panneaux sont regroupés en une ou plusieurs chaînes (strings) en DC. L’onduleur fournit ensuite une sortie AC raccordée sur une ligne dédiée. Solution fréquente sur des puissances moyennes à élevées.
• Micro-onduleurs : un micro-onduleur est installé derrière chaque panneau (ou par paire selon les modèles). La remontée se fait en AC vers le tableau. Cette solution est souvent intéressante en cas d’ombres partielles et facilite une extension ultérieure.
• Onduleur hybride : l’appareil gère la production et une batterie (charge/décharge). Le schéma est généralement plus complet et peut inclure des protections supplémentaires, voire une architecture en sous-tableau selon le matériel.

Attention:

Ne raccordez jamais un onduleur au tableau sans protections adaptées et sans dispositif de coupure accessible. Un branchement inadapté peut provoquer un échauffement, un défaut d’isolement, une surtension ou un danger lors d’une intervention sur le réseau.

Autoconsommation, injection et batterie : qu’est-ce qui change au tableau ?

L’usage visé influence directement le montage, les réglages et parfois le matériel ajouté.

• Autoconsommation sans injection : le montage doit empêcher toute injection vers le réseau. Certains systèmes intègrent un dispositif de limitation, mais le réglage et le schéma doivent être vérifiés et cohérents avec le compteur.
• Autoconsommation avec injection de surplus : l’énergie alimente d’abord le logement, puis le surplus repart vers le réseau selon la configuration du compteur et du contrat. Les protections et le raccordement doivent être conformes aux prescriptions et au matériel installé.
• Avec batterie : la batterie ajoute une logique de stockage (charge/décharge) et peut nécessiter des protections supplémentaires, des réglages spécifiques et parfois un coffret/sous-tableau dédié selon l’architecture retenue.

Quelles sont les étapes pour raccorder un onduleur au tableau (sans erreur) ?

Les détails varient selon le fabricant et la puissance, mais la logique reste la même : valider le schéma, préparer le tableau et les protections, réaliser le câblage, puis effectuer une mise en service avec contrôles.

Comment préparer l’intervention (sécurité, schéma, place au tableau) ?

1. Mettre l’installation en sécurité en appliquant les règles de consignation adaptées (coupure, condamnation si nécessaire, vérification d’absence de tension) et en identifiant clairement les circuits concernés.
2. Identifier la puissance des panneaux et de l’onduleur (kW/kVA) afin de dimensionner la section de câble et le calibre des protections.
3. Vérifier l’état du tableau et l’espace disponible (ajout de disjoncteur, différentiel, parafoudre, coffrets). Pour anticiper l’encombrement et la place nécessaire, reportez-vous au guide sur les dimensions et la largeur d’un tableau électrique.
4. Contrôler la mise à la terre (continuité, serrages, cohérence des liaisons), indispensable à la sécurité et au bon fonctionnement des protections.
5. Confirmer la configuration réseau (injection ou non) afin que le schéma, les réglages et les démarches soient cohérents avec Enedis et le compteur.

Informations:

Sur une configuration avec onduleur central, on distingue clairement la partie DC (entre panneaux et onduleur) et la partie AC (entre onduleur et tableau). Cette séparation structure le choix des coffrets, le câblage et les organes de protection.

Quelles protections faut-il installer au tableau ?

Le raccordement se fait en pratique sur une ligne dédiée (production PV → protections → raccordement au tableau). Les protections se dimensionnent selon la puissance, le schéma du fabricant et les prescriptions applicables.

Selon les cas, on retrouve notamment :

• Un disjoncteur dédié, calibré selon la puissance et la section de câble, pour protéger la ligne AC.
• Un interrupteur différentiel adapté au matériel, pour la protection des personnes (type selon prescriptions du fabricant et configuration).
• Un parafoudre lorsque l’exposition, la zone géographique ou les prescriptions l’imposent.
• Un dispositif de coupure accessible (sectionneur / interrupteur de proximité) pour isoler la production lors d’une intervention.
• Pour les architectures concernées, des protections spécifiques côté DC. Parfois, l’usage de fusibles AM est recommandé pour la protection en courant continu (selon la configuration et les préconisations).

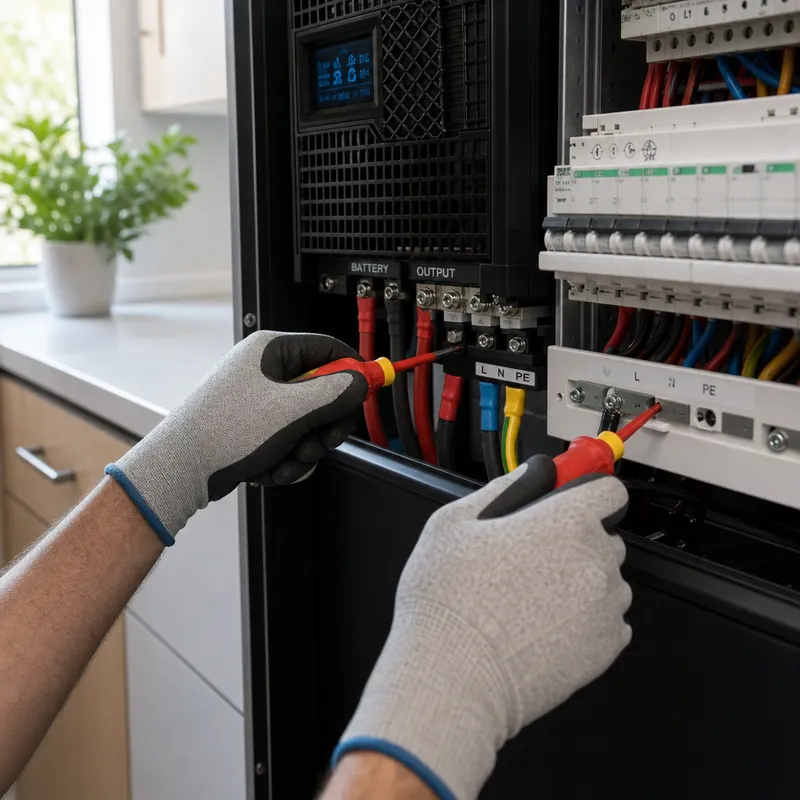

Comment réaliser le branchement et le câblage (micro-onduleurs vs central) ?

1. Raccorder la production selon l’architecture : avec des micro-onduleurs, la production remonte en AC vers le tableau via un câble principal ; avec un onduleur central, les panneaux sont d’abord raccordés en DC à l’onduleur, puis la sortie AC part vers le tableau.
2. Respecter la section de câble et les cheminements (passages, protection mécanique, rayons de courbure, repérage), afin de limiter les échauffements et de sécuriser la maintenance.
3. Soigner les connexions (serrage au couple si prescrit, absence de brins coupés, borniers adaptés) pour éviter les faux contacts et les points chauds.
4. Réaliser les liaisons de terre conformément aux prescriptions (liaison des masses métalliques, coffrets, châssis, etc.). Une terre défaillante peut provoquer des déclenchements intempestifs, des défauts d’isolement et une baisse de sécurité.

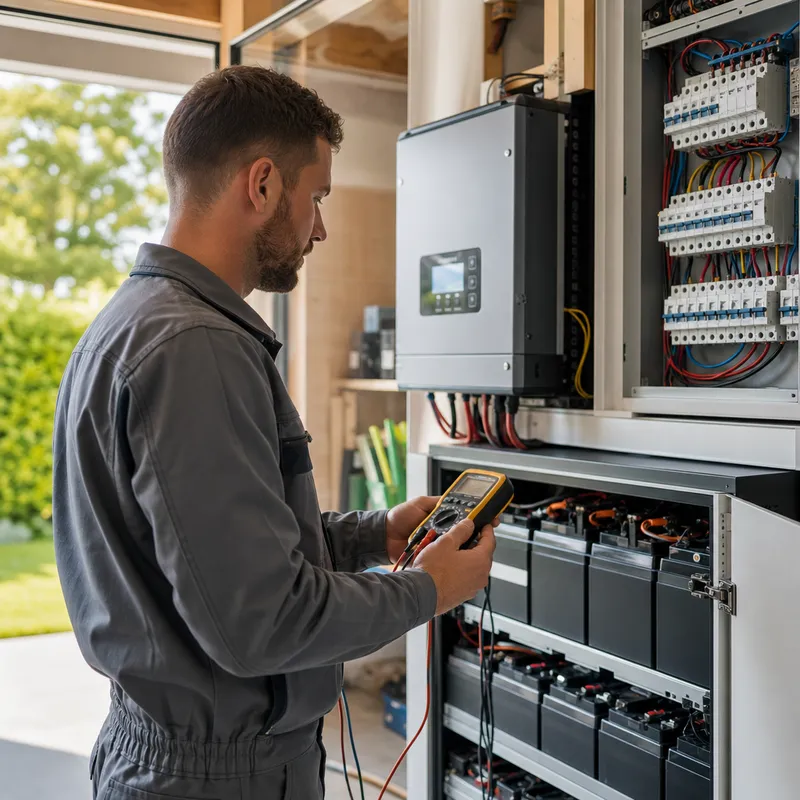

Quels contrôles faire lors de la mise en service ?

Après le raccordement, la mise en service inclut des vérifications qui sécurisent l’installation et valident le bon fonctionnement.

1. Contrôler la cohérence du raccordement (phases/neutral, polarités côté DC si concerné, continuités) et mesurer les grandeurs attendues.
2. Tester les protections (dont le différentiel) et vérifier l’absence d’échauffement anormal après la première montée en charge.
3. Vérifier la production affichée par l’onduleur et la comparer aux conditions d’ensoleillement.
4. Valider la gestion du surplus si l’injection est prévue : compatibilité avec le compteur, réglages et comportement observé.

Bonus:

Relevez la production sur plusieurs jours et comparez-la à vos habitudes de consommation. Vous identifiez plus facilement les créneaux où lancer certains appareils pour optimiser l’autoconsommation.

Quel budget prévoir pour un raccordement d’onduleur au tableau ?

Le budget dépend surtout de la puissance, du type d’onduleur, de l’état du tableau, de la longueur de câbles et des protections à ajouter. Un tableau déjà prêt (place disponible, protections adaptées, terre correcte) n’implique pas la même configuration qu’un tableau à réorganiser ou à compléter.

Quels sont les prix indicatifs du matériel et des protections ?

Équipement (matériel)	À quoi ça sert	Prix indicatif (TTC)
Disjoncteur dédié (AC)	Protège la ligne de raccordement de l’onduleur vers le tableau (calibre selon puissance/section)	10 à 60 €
Interrupteur différentiel adapté	Protection des personnes (type selon prescriptions et installation)	50 à 200 €
Parafoudre (si requis)	Limite les surtensions transitoires selon exposition/prescriptions	60 à 250 €
Sectionneur / coupure de proximité	Permet d’isoler la production pour intervention/maintenance	20 à 120 €
Coffret DC et protections DC (si onduleur central)	Protection et sectionnement côté courant continu selon configuration	80 à 400 €
Câbles, accessoires et consommables	Raccordement, repérage, bornes, gaines, connectique selon besoins	30 à 200 €

Pour une estimation précise adaptée à votre situation, demandez un devis gratuit.

En résumé:

Un raccordement fiable combine un câblage dimensionné, des protections adaptées, une terre conforme et une mise en service contrôlée. En cas de doute sur le schéma, la place au tableau ou la configuration réseau, faites valider l’ensemble avant la mise sous tension.

Le mot de l’expert

Un raccordement d’onduleur au tableau doit être traité comme un ensemble cohérent : protections, câbles, mise à la terre, configuration réseau et mise en service. Les problèmes les plus fréquents viennent d’un mauvais dimensionnement, d’une protection inadaptée ou d’une terre insuffisante. Sur Depanneo, vous pouvez être mis en relation avec un électricien qualifié près de chez vous et demander un devis gratuit pour comparer plusieurs propositions avant de lancer les travaux.
