Comment choisir un tableau électrique pour un fourgon aménagé ?

Un tableau de distribution bien conçu structure l’alimentation de votre fourgon aménagé et protège vos équipements, du réfrigérateur 12 V aux prises 230 V. Un montage adapté améliore le confort au camping tout en limitant les risques de surchauffe, de court-circuit et de décharge intempestive. Pour faire les bons choix, partez de vos besoins réels (puissance, intensités, longueurs), puis dimensionnez les sections de câbles et les protections plutôt que d’acheter des éléments « au hasard ». Pour mieux comprendre l’importance de la largeur d’un tableau électrique, consultez notre guide dédié.

À quoi sert un tableau électrique dans un fourgon aménagé ?

Le tableau de distribution est le point de contrôle de vos circuits. Il reçoit l’énergie des batteries (ou du secteur), la répartit vers chaque usage et coupe automatiquement en cas de défaut grâce aux fusibles et, selon les cas, aux disjoncteurs. Dans un véhicule, il facilite aussi le diagnostic : vous repérez rapidement quel départ alimente l’éclairage LED, la pompe à eau, les chargeurs USB ou une prise 230 V.

Dans la plupart des aménagements, vous gérez deux réseaux distincts :

• Un réseau 12 V (ou 24 V selon le véhicule), alimenté par batterie, pour les appareils « nomades » (LED, pompe à eau, ventilation, prises USB, chauffage stationnaire selon modèle).
• Un réseau 230 V, alimenté soit par un convertisseur (onduleur), soit par un branchement sur borne, pour des prises domestiques et certains appareils.

Bon à savoir:

Une protection principale au plus près de la batterie est indispensable. Un fusible principal installé près du pôle positif limite fortement les risques en cas d’échauffement ou de court-circuit sur un câble.

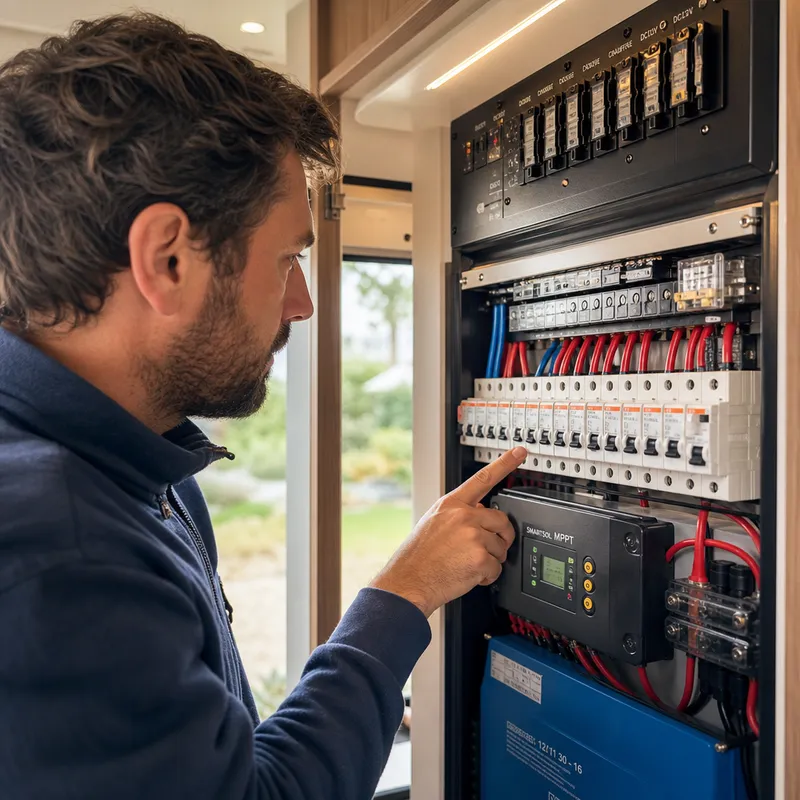

Quels composants trouve-t-on le plus souvent côté 12 V ?

Un ensemble 12 V regroupe généralement :

• Un porte-fusibles (fusibles à lame de type automobile, ou porte-fusibles modulaires).
• Des interrupteurs (général et/ou par départ).
• Un voltmètre et, si besoin, un moniteur de batterie.
• Des borniers et répartiteurs, avec des cosses adaptées (œillet, plates) et un cheminement de câbles lisible.

En pratique, prévoyez une barre négative (busbar) dimensionnée pour l’intensité totale, afin d’éviter les retours de masse « bricolés » sur la carrosserie et les empilages de cosses.

Que doit contenir le tableau 230 V d’un van ?

Pour le 230 V, un petit tableau séparé est fréquent, avec :

• Un disjoncteur différentiel 30 mA, puis un ou plusieurs disjoncteurs divisionnaires.
• Une protection en amont du convertisseur si celui-ci alimente les prises.

Si vous prévoyez une prise extérieure (raccordement camping), la cohérence du schéma (terre, différentiel, séparation des sources) est un point clé de sécurité.

Quel schéma de tableau électrique choisir selon votre usage ?

Il existe plusieurs architectures fiables. Le bon choix dépend de votre autonomie recherchée, de vos habitudes (camping ponctuel ou long séjour), de la puissance nécessaire et du niveau d’équipement (van minimaliste ou camping-car très complet).

Distribution 12 V simple : pour qui et pourquoi ?

Cette configuration convient si vous utilisez principalement du 12 V : éclairage, pompe à eau, prises USB, petit réfrigérateur 12 V, ventilation. Le tableau centralise les protections et les départs.

Elle présente trois avantages :

• Une distribution plus lisible, avec moins de raccords dispersés.
• Un contrôle rapide de la tension via un voltmètre.
• Une évolution facilitée (ajout d’un départ) si vous prévoyez des emplacements libres.

Comment intégrer un panneau solaire au tableau 12 V ?

Dès que vous visez l’autonomie au camping, l’ajout d’un panneau solaire devient pertinent. La batterie auxiliaire est alors rechargée via un régulateur (PWM ou MPPT) placé entre le panneau et la batterie. Le tableau 12 V reste le centre de distribution, mais vous devez intégrer des protections dédiées au solaire.

Un schéma courant ressemble à ceci :

1. Reliez le panneau à une protection DC adaptée, placée au plus près du point d’entrée du câble dans le véhicule.
2. Raccordez la sortie de cette protection au régulateur (PWM/MPPT) selon les recommandations du fabricant.
3. Ajoutez une protection entre régulateur et batterie, puis raccordez au plus court.
4. Depuis la batterie, installez une protection principale puis alimentez le tableau 12 V et ses départs.

Attention:

Une section de câble insuffisante entre panneau, régulateur et batterie entraîne des pertes, un échauffement et parfois des défauts de charge. La section doit être calculée selon l’intensité et la longueur réelle du trajet.

Recharge alternateur : coupleur ou DC-DC ?

Si vous roulez souvent, la recharge via alternateur est très efficace. Le coupleur-séparateur reste courant, mais le chargeur DC-DC est souvent mieux adapté aux configurations modernes et à certaines technologies de batterie (AGM, lithium).

Le principe est simple : la batterie moteur recharge la batterie auxiliaire lorsque le moteur tourne, sans risque de décharge inverse à l’arrêt. Les usages « habitation » doivent rester alimentés par la batterie auxiliaire, pas directement par la batterie moteur.

Comment alimenter du 230 V dans un fourgon (convertisseur et/ou prise extérieure) ?

Pour alimenter des appareils en 230 V (ordinateur, petits chargeurs, petit électroménager), vous pouvez installer :

• Un convertisseur 12 V / 230 V (souvent pur sinus pour les équipements sensibles).
• Une prise extérieure de raccordement sur borne, avec protection différentielle.

Restez vigilant sur la puissance : un convertisseur de 600 à 1 000 W suffit souvent pour des usages légers. En revanche, les appareils chauffants (bouilloire, chauffage, sèche-cheveux) font grimper la consommation et peuvent vider rapidement la batterie. Un équipement moderne privilégiant un onduleur adapté garantit une alimentation stable.

Informations:

Un convertisseur de 1 000 W peut demander plus de 80 A côté 12 V selon le rendement. Cela impose des câbles courts, une section adaptée et des cosses parfaitement serties.

Comment concevoir votre tableau électrique de fourgon étape par étape ?

Une installation se conçoit avant de se câbler. Un schéma clair évite les oublis (protection, section) et limite les raccords inutiles. Prévoyez aussi l’évolution : un départ supplémentaire sera plus simple si votre tableau conserve de la marge.

Informations:

Pour réussir le raccordement au tableau électrique, suivez nos conseils et recommandations précises.

Quelles charges prévoir (puissance, intensité, autonomie) ?

Recensez vos appareils, leur puissance et leur temps d’utilisation. Vous obtenez ainsi un ordre de grandeur pour dimensionner la capacité de batterie (Ah) et, si besoin, la production solaire (W). Exemple de repères :

• Éclairage LED : 10 à 30 W au total, plusieurs heures.
• Pompe à eau : 40 à 80 W, usage ponctuel.
• Réfrigérateur 12 V : consommation variable, souvent le poste principal.
• Prises USB : faible puissance, mais usage fréquent.
• Appareil 230 V via convertisseur : puissance à surveiller.

Pour passer de la puissance au courant en 12 V, gardez une règle simple : I (A) ≈ P (W) / 12 (et un peu plus en tenant compte des pertes). C’est ce courant qui guide le choix des câbles, fusibles, borniers et interrupteurs.

Quels départs prévoir sur le tableau 12 V ?

Chaque usage doit disposer de son départ protégé. Une répartition courante comprend :

• Éclairage LED.
• Pompe à eau.
• Prises USB.
• Ventilation / accessoires.
• Réfrigérateur 12 V (idéalement dédié).

Chaque départ part du tableau, passe par sa protection, puis rejoint l’appareil. Le retour négatif se fait via une barre de masse (ou un bornier négatif) correctement dimensionnée, avec un câblage propre.

Comment dimensionner fusibles et sections de câbles en 12 V ?

Le dimensionnement dépend de l’intensité et de la longueur des conducteurs. En 12 V, des puissances modestes génèrent rapidement un courant élevé, d’où l’importance de la section. L’objectif est double : protéger le câble (contre la surintensité) et limiter la chute de tension (qui fait dysfonctionner certains appareils).

Vérifiez systématiquement :

• L’intensité estimée de chaque départ (en A).
• Le calibre de la protection (adapté au câble et à l’usage, sans surprotéger).
• La section compatible avec l’intensité et la longueur de câble aller-retour.

Sur les lignes à forte intensité (convertisseur, liaison batterie → tableau, DC-DC), réduisez au maximum la longueur, utilisez des cosses adaptées au câble souple et sécurisez mécaniquement les passages (passe-cloison, gaine, fixation).

Bonus:

Standardisez les couleurs, repérez chaque départ et étiquetez le tableau. Vous gagnerez du temps au diagnostic et vous limiterez les erreurs lors des modifications.

Comment câbler proprement pour éviter les pannes (vibrations, oxydation) ?

Fixez le tableau sur un support stable, idéalement ventilé, et protégez tous les passages (gaine, passe-cloison). Chaque cosse doit être sertie avec un outil adapté puis contrôlée par traction : une cosse mal sertie crée une résistance, donc de la chaleur.

Une exécution soignée comprend notamment :

• Un cheminement éloigné des sources de chaleur.
• Des colliers de fixation sans écrasement du câble souple.
• Un point de masse principal propre, accessible et protégé contre l’oxydation.

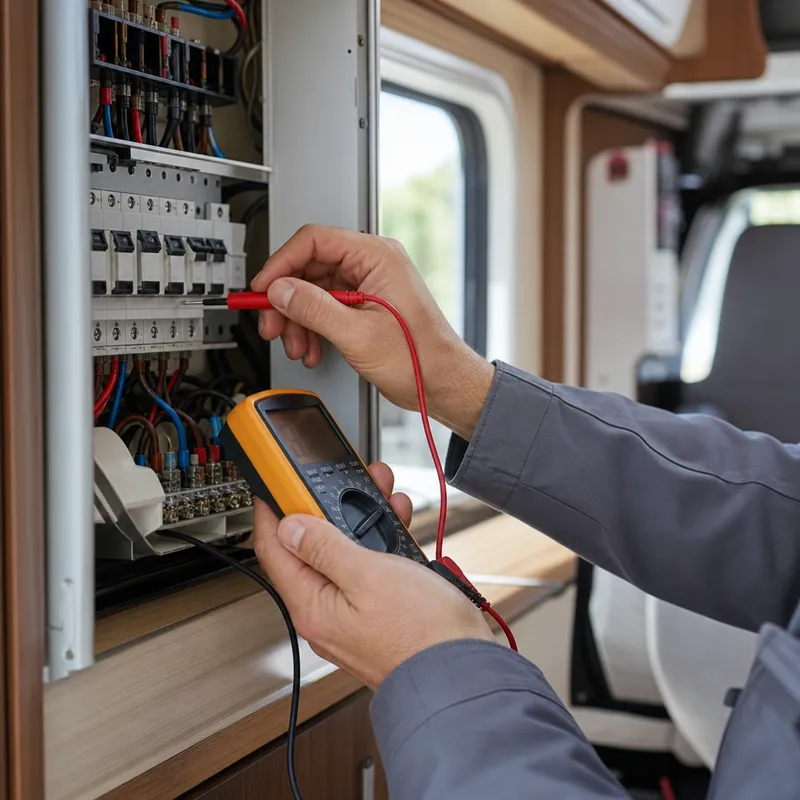

Quels tests faire avant de refermer les habillages ?

Contrôlez départ par départ avant la fermeture des panneaux et habillages :

1. Mesurez la tension batterie au repos, puis sous une charge réaliste (éclairage + frigo, par exemple).
2. Vérifiez le fonctionnement des interrupteurs, des prises USB et des prises 12 V.
3. Contrôlez les chutes de tension sur les départs les plus sollicités (réfrigérateur, ventilation, prises).
4. Assurez-vous que chaque fusible correspond bien au départ protégé et qu’il n’y a pas de substitution « provisoire » (calibre plus fort).
5. Après quelques minutes d’utilisation, touchez prudemment (ou mesurez) les points sensibles pour détecter un échauffement anormal (cosses, borniers, porte-fusibles).

Pour le 230 V, vérifiez aussi le fonctionnement du différentiel et la continuité de la terre si votre configuration en est équipée.

Quel budget prévoir pour un tableau électrique de fourgon aménagé ?

Le coût dépend de la complexité (nombre de départs), de la présence d’un panneau solaire, d’une recharge alternateur et d’un convertisseur, ainsi que de la qualité des composants. Le tableau ci-dessous donne des ordres de grandeur usuels pour le matériel, hors spécificités de véhicule.

Poste	Ce que cela comprend	Prix indicatif
Tableau 12 V simple	Porte-fusibles, interrupteurs, borniers, câbles, cosses, intégration simple	150 à 450 € (matériel)
Tableau 12 V évolutif	Distribution soignée, repérage, voltmètre, connectique renforcée, plus de départs	350 à 900 € (matériel)
Panneau solaire + régulateur	Panneau, fixations, passe-toit, régulateur, protections, câbles	400 à 1 200 € (matériel)
Recharge alternateur	Coupleur-séparateur ou chargeur DC-DC, protections, câblage	150 à 650 € (matériel)
Convertisseur 12 V → 230 V	Convertisseur, protections DC, câbles de forte section, éventuel tableau 230 V	250 à 1 500 € (matériel)

À titre indicatif, une configuration complète (solaire + recharge alternateur + convertisseur + protections 230 V) peut atteindre 1 500 à 4 000 € en matériel, selon la puissance et les composants choisis. Pour une estimation précise adaptée à votre situation, demandez un devis gratuit.

En résumé:

Le budget dépend surtout du dimensionnement et de la qualité des protections. Une distribution correctement sécurisée et testée prolonge la durée de vie des batteries et limite les pannes.

Le mot de l’expert

Vous sécurisez durablement votre fourgon aménagé en partant d’un schéma cohérent, puis en dimensionnant chaque câble et chaque protection selon le courant réel. La priorité reste la protection principale au plus près de la batterie : en cas de surintensité, un câble non protégé peut s’échauffer rapidement et devenir dangereux. Sur Depanneo, vous pouvez être mis en relation avec un électricien qualifié près de chez vous pour diagnostiquer une installation, corriger un tableau mal protégé et optimiser votre autonomie (panneau solaire, régulateur, recharge alternateur, convertisseur). Vous pouvez demander un devis gratuit et comparer plusieurs propositions avant de lancer les travaux.
