Quelle largeur choisir pour un tableau électrique ?

La largeur d’un tableau électrique conditionne la lisibilité, la réserve de place pour de nouveaux circuits et la facilité de maintenance. Dans une maison comme dans un appartement, un coffret trop étroit rend les extensions difficiles et pousse parfois à des solutions peu pratiques (ajout d’un second coffret, répartition confuse). Voici les repères essentiels pour choisir un format adapté, conforme à la NF C 15-100 et compatible avec la GTL.

Que signifie vraiment la « largeur d’un tableau électrique » ?

Quand on parle de « largeur de tableau électrique », on désigne le plus souvent la largeur du coffret modulaire (l’encombrement horizontal) installé dans la GTL (gaine technique logement) ou sur un mur technique. En pratique, cette largeur dépend directement de la largeur utile en modules, c’est-à-dire du nombre de modules par rangée.

Les appareils montés sur rail (disjoncteurs, interrupteurs différentiels, parafoudre, contacteur, télérupteur, etc.) occupent une largeur exprimée en modules. Le repère standard en résidentiel est 1 module = 18 mm. Les formats courants sont 13, 18 ou 24 modules par rangée selon les gammes et les fabricants.

Repères chiffrés simples (largeur utile théorique, hors flancs/porte/accessoires) : 13 modules ≈ 234 mm, 18 modules ≈ 324 mm, 24 modules ≈ 432 mm. La largeur extérieure du coffret est donc supérieure, car elle inclut la structure, les bordures et parfois une porte.

Informations:

Les dimensions exactes varient selon les fabricants et les modèles (porte, profondeur, accessoires). En revanche, le principe reste identique : plus il y a de modules par rangée, plus le coffret est large.

Comment choisir le nombre de modules par rangée et le nombre de rangées ?

Pour dimensionner correctement un tableau, il est utile de raisonner dans cet ordre :

1. Fixez le nombre de modules par rangée (13/18/24) en fonction de la place disponible et de la lisibilité attendue : c’est ce choix qui influence le plus la largeur.
2. Déterminez le nombre de rangées en fonction du nombre de circuits et des protections à installer : vous augmentez la capacité totale sans forcément élargir le coffret.
3. Conservez une réserve pour éviter un tableau saturé dès la moindre évolution (prise supplémentaire, extérieur, motorisation, nouvel appareil).

Bon à savoir:

La NF C 15-100 ne fixe pas une largeur unique, mais elle impose une organisation et des protections (notamment différentielles) qui influencent directement la taille finale du coffret.

Quels sont les formats courants (13, 18 ou 24 modules) et lequel choisir ?

Sur le marché résidentiel, on retrouve surtout des coffrets en 13, 18 ou 24 modules par rangée. Le bon choix dépend du logement, de la configuration (neuf ou rénovation) et des équipements présents (chauffage, chauffe-eau, électroménager, extérieur, etc.). Plutôt que « le plus grand possible », visez un tableau lisible et évolutif, avec de la place pour travailler et dépanner proprement.

À quoi servent 13, 18 et 24 modules ?

Chaque format correspond à un niveau de confort et d’évolution :

• 13 modules : adapté aux petits logements ou aux rénovations avec place limitée. Il fonctionne bien si l’installation est simple, mais la réserve d’évolution est souvent réduite.
• 18 modules : format très courant, généralement confortable pour de nombreux appartements et maisons, avec une répartition plus facile à maintenir dans le temps.
• 24 modules : pertinent si vous anticipez des extensions (atelier, dépendance, pompe à chaleur, borne de recharge, automatisation, extérieur) ou si vous voulez une organisation très claire, moins « dense ».

Attention:

Un coffret sous-dimensionné conduit souvent à une répartition trop dense et à des ajouts peu lisibles. À terme, cela complique la maintenance et augmente le risque d’erreurs lors d’un dépannage.

Quelles dimensions prévoir pour la GTL et l’ETEL ?

La largeur du tableau ne s’évalue pas isolément : il doit s’intégrer proprement dans la GTL et laisser le dégagement nécessaire pour le passage des gaines et l’intervention. En logement, la NF C 15-100 encadre aussi l’espace technique.

Repère normatif utile : l’ETEL (Espace Technique Électrique du Logement) doit notamment respecter des dimensions minimales de l’ordre de 60 cm de large et 25 cm de profondeur, sur une hauteur du sol au plafond (avec des conditions de dégagement et d’usage). En rénovation, ces contraintes peuvent influencer le choix du coffret (largeur, nombre de rangées, emplacement).

Avant de valider un format, contrôlez :

• Le dégagement pour l’entrée et la sortie des câbles (arrivée d’alimentation, départs de circuits, rayons de courbure) afin d’éviter des conducteurs trop contraints.
• L’accès aux organes de coupure et aux commandes (test des différentiels, manœuvre des disjoncteurs, accès aux borniers) sans obstacle.
• La place disponible autour du compteur et du disjoncteur de branchement, selon l’implantation existante.

Comment dimensionner la largeur du tableau de façon simple et fiable ?

Le bon dimensionnement ne consiste pas à « prendre le plus large ». Il s’agit d’évaluer les circuits à protéger, les protections nécessaires et la réserve à conserver, en respectant la NF C 15-100. L’objectif est d’éviter un tableau plein, illisible ou difficile à faire évoluer.

Par quoi commencer : circuits et protections à prévoir ?

Commencez par lister les circuits existants et ceux à prévoir. Dans un logement standard, on retrouve souvent :

• Des circuits prises (pièces de vie, chambres, cuisine).
• Des circuits éclairage.
• Des circuits dédiés pour certains appareils (four, plaques, lave-linge, chauffe-eau, chauffage, VMC, etc.).
• Des interrupteurs différentiels 30 mA (type AC ou A selon les usages) en tête de groupes de circuits.

Selon la zone et le contexte (notamment l’exposition aux surtensions et la présence d’un paratonnerre), un parafoudre peut être requis ou recommandé pour renforcer la protection de l’installation.

Quelle réserve prévoir dans le tableau ?

Une installation évolue : ajout de prises, circuit extérieur, motorisation, nouvel équipement. Pour éviter un coffret rempli à 100 %, prévoyez une marge dès le départ.

Repère pratique : visez 20 % à 30 % d’emplacements libres à la fin des travaux, surtout si le logement est susceptible d’évoluer.

Bonus:

Plutôt que d’élargir systématiquement le coffret, il est souvent plus simple de passer sur une rangée supplémentaire : la répartition devient plus lisible et la compatibilité avec la GTL est parfois meilleure.

Comment répartir les circuits par rangées pour rester lisible ?

Une répartition claire facilite le diagnostic en cas de déclenchement et limite les erreurs lors d’une intervention. L’objectif est de regrouper les circuits par usage et d’équilibrer les charges sous chaque interrupteur différentiel (type A ou AC selon les équipements).

Exemple d’organisation (à adapter au logement et aux contraintes) :

• Une rangée dédiée à la cuisine et à ses appareils.
• Une rangée pour les pièces de vie (prises + éclairage).
• Une rangée pour le chauffage et les équipements techniques.
• Une rangée pour les extérieurs et annexes, si nécessaire.

Quels points vérifier avant une pose ou un remplacement de tableau ?

La largeur doit rester cohérente avec l’emplacement, mais la qualité d’une intervention dépend surtout du câblage, du repérage et du respect des règles de sécurité. En pratique, un remplacement ou une extension demande une approche méthodique, surtout si l’existant est ancien ou peu lisible.

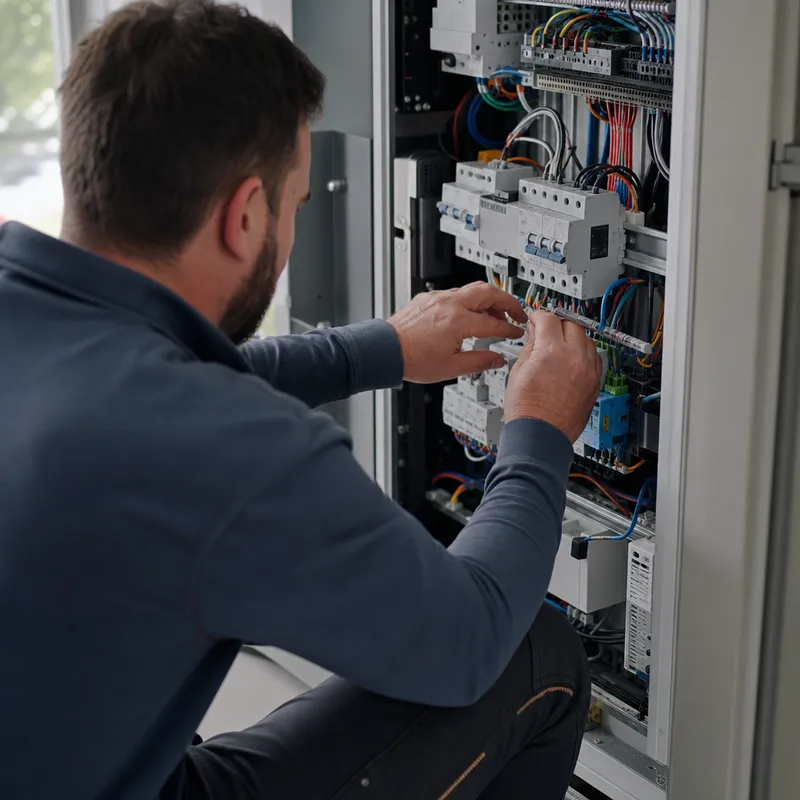

Quelles sont les étapes d’un remplacement ou d’une extension ?

Une intervention bien conduite suit généralement une logique claire :

1. Coupez l’alimentation et sécurisez la zone au disjoncteur principal, puis vérifiez l’absence de tension avant toute manipulation.
2. Identifiez et repérez les circuits afin de comprendre la répartition existante et d’éviter les inversions lors du recâblage.
3. Préparez le coffret (rails, borniers, dont le bornier de terre, accessoires) et organisez les emplacements de façon logique.
4. Installez les protections (interrupteurs différentiels, disjoncteurs, éventuellement parafoudre), puis réalisez le câblage et un repérage durable.
5. Réalisez les contrôles : test des différentiels, vérification de la continuité de terre, contrôle du serrage, puis essais de fonctionnement des circuits.

Attention:

Une intervention sur un coffret sous tension est dangereuse. Un mauvais serrage, une section de câble inadaptée ou une protection mal choisie peut provoquer un échauffement, une coupure ou une absence de protection efficace.

Hauteur et accessibilité : que faut-il anticiper ?

Même si la recherche porte sur la largeur, l’accessibilité reste déterminante : le coffret doit permettre la manœuvre des protections, le test des différentiels et une intervention rapide en cas de coupure.

Avant toute pose ou remplacement, tenez compte :

• De la place réellement disponible dans la GTL (ou de l’espace à créer en rénovation).
• De l’environnement immédiat (porte, cloison technique, cheminement des gaines).
• De la lisibilité du repérage (étiquettes, numérotation, affectation des circuits).

Peut-on mélanger les marques (Legrand, Schneider, etc.) ?

Vous pouvez utiliser des produits de marques reconnues (Legrand, Schneider…), à condition de respecter la compatibilité mécanique et la cohérence des accessoires. Concrètement, assurez-vous d’avoir :

• Des peignes d’alimentation adaptés.
• Des obturateurs et une porte si nécessaire.
• Un repérage durable et lisible.

Quel budget prévoir pour le matériel (coffret, protections, accessoires) ?

Le budget dépend du format (rangées, modules), du niveau d’équipement (différentiels, parafoudre, accessoires) et de l’état de l’existant. Les prix ci-dessous sont indicatifs et concernent uniquement le matériel.

Prix indicatifs du coffret et des composants

Éléments	Ce que cela comprend	Prix indicatif
Coffret nu (1 à 4 rangées)	Coffret modulaire, rails, porte selon modèle	30 € à 180 €
Interrupteur différentiel 30 mA	Type AC ou A, 40 A ou 63 A selon besoin	35 € à 120 €
Disjoncteur divisionnaire	Protection d’un circuit prises/éclairage/chauffage	8 € à 25 €
Parafoudre	Protection contre les surtensions, selon configuration	80 € à 250 €
Accessoires (peignes, borniers, repérage)	Alimentation, terre, obturateurs, étiquettes	20 € à 80 €

Pour une estimation précise adaptée à votre situation, demandez un devis gratuit.

En résumé:

Le budget dépend surtout du nombre de circuits à protéger, du nombre d’interrupteurs différentiels et des options (parafoudre, porte, accessoires). Un coffret bien dimensionné simplifie les extensions et la maintenance, tout en améliorant la lisibilité au quotidien.

Le mot de l’expert

Dimensionnez d’abord votre tableau de répartition à partir des circuits à protéger, puis choisissez un coffret qui laisse une réserve d’emplacements pour les évolutions. Une répartition lisible, des protections différentielles adaptées et un câblage soigné améliorent la sécurité et facilitent les interventions. Sur Depanneo, vous pouvez être mis en relation avec un électricien qualifié près de chez vous, demander un devis gratuit et comparer plusieurs propositions. En cas de coupure, de disjoncteur qui déclenche ou de suspicion d’échauffement, une intervention rapide permet de sécuriser l’installation.
