Comment réaliser un raccordement au tableau électrique ?

Un raccordement au tableau électrique peut sembler accessible, mais il concerne directement la sécurité du logement. Une erreur de branchement peut entraîner des déclenchements intempestifs, une surchauffe des conducteurs ou, dans les cas les plus graves, un départ de feu. Avant d’engager des travaux, il est préférable d’identifier la solution adaptée, de suivre une méthode rigoureuse et de connaître les éléments qui font varier le budget (matériel, configuration, accessibilité).

Qu’appelle-t-on “raccordement au tableau électrique” ?

Le raccordement au tableau électrique consiste à connecter un circuit (prises, éclairage, chauffage, appareil dédié) dans le coffret de répartition, via un disjoncteur et, selon l’organisation de la rangée, sous un interrupteur différentiel. L’objectif est double : assurer une alimentation fiable et protéger les biens (surintensités) comme les personnes (défaut d’isolement).

Dans un appartement ou une maison, le coffret regroupe les modules de protection et les borniers de raccordement (phase, neutre, terre). Selon l’état de l’installation et la place disponible, l’intervention peut correspondre à l’ajout d’un départ, au remplacement d’un disjoncteur ou à une réorganisation des circuits lors d’une rénovation. Pour évaluer l’espace nécessaire (et anticiper une extension), consultez notre guide sur la largeur du tableau électrique.

Bon à savoir:

Le tableau électrique est situé en aval du compteur et du disjoncteur de branchement. Le compteur et le disjoncteur de branchement relèvent généralement du réseau : l’ajout d’un circuit dans le tableau ne correspond pas aux mêmes opérations qu’une intervention sur ces éléments.

Quelles solutions existent pour raccorder un nouveau circuit ?

Avant de raccorder un nouveau circuit, il faut estimer la puissance à alimenter, vérifier l’espace disponible dans le coffret et choisir une protection cohérente (calibre, différentiel, type de circuit). Selon la situation, plusieurs solutions existent.

Faut-il ajouter un circuit dédié ?

C’est le cas le plus courant : un disjoncteur supplémentaire est installé, puis la ligne est tirée jusqu’à la zone concernée. Cette solution convient à un circuit prises, un circuit éclairage ou une alimentation dédiée (four, plaques, chauffe-eau, chauffage). Elle est fréquente en rénovation lorsqu’on modernise l’installation sans remplacer entièrement le coffret.

Quand installer (ou compléter) un tableau divisionnaire ?

Le tableau divisionnaire (second coffret) est alimenté depuis le tableau principal par une ligne protégée. Il devient pertinent si le coffret principal est saturé, ou si vous devez alimenter une dépendance, un garage, un étage ou un atelier. Cette configuration réduit souvent les longueurs de câbles et facilite une répartition plus claire des circuits.

Faut-il ajouter ou remplacer un interrupteur différentiel ?

L’interrupteur différentiel protège les personnes contre les défauts d’isolement (courants de fuite). Lors d’un raccordement, il faut vérifier que le nouveau départ est bien placé sous un différentiel 30 mA et choisir le type (AC, A, F) en fonction des équipements alimentés. Une installation avec un onduleur au tableau électrique peut également nécessiter des protections adaptées.

Attention:

Un circuit raccordé sans protection différentielle adaptée augmente nettement le risque d’électrisation. La répartition des circuits et le choix des dispositifs de protection doivent respecter la norme NF C 15-100.

Que faire si le tableau est ancien ou hétérogène ?

Sur une installation ancienne (porte-fusibles, protections incomplètes, absence de repérage, circuits modifiés au fil du temps), un simple ajout de départ peut exiger une remise à niveau : ajout de protections, remplacement de modules, pose de peignes, reprise des borniers et identification des circuits. L’objectif est d’obtenir un coffret lisible, sécurisé et évolutif. Le choix des fusibles AM fait partie des points à vérifier si certaines protections sont encore présentes.

Comment raccorder un circuit au tableau en toute sécurité ?

Un raccordement réussi repose sur une séquence stricte : mise en sécurité, choix du matériel, branchement propre, puis contrôle. Cette méthode limite les erreurs de câblage et les défauts de protection.

Comment mettre l’installation en sécurité avant d’ouvrir le coffret ?

1. Coupez l’alimentation au disjoncteur général (disjoncteur de branchement), puis sécurisez l’accès au tableau pour éviter une remise sous tension involontaire.

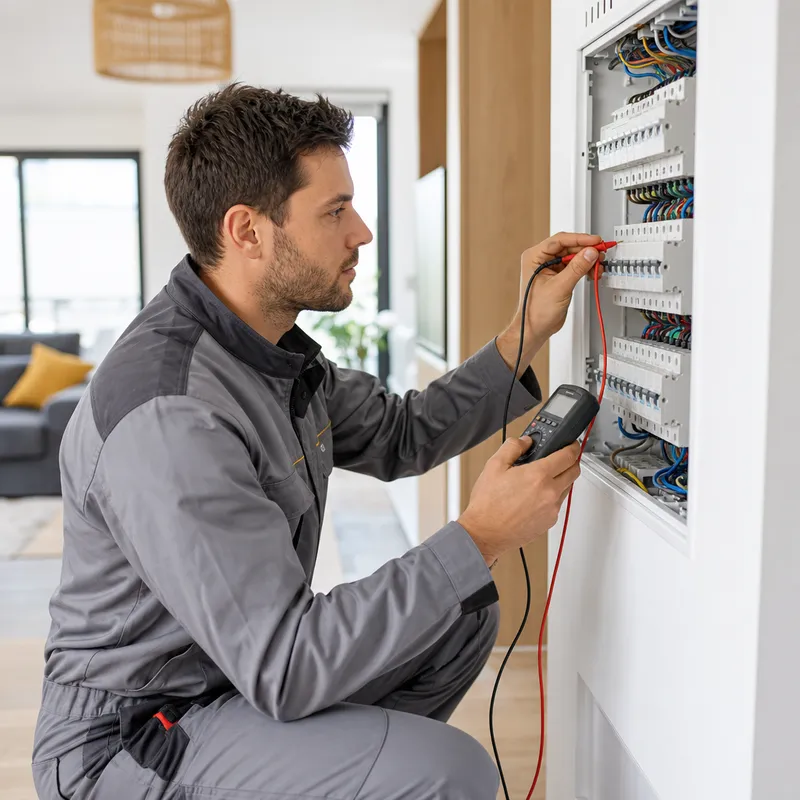

2. Contrôlez l’absence de tension avec un appareil adapté (vérificateur d’absence de tension ou multimètre utilisé correctement), y compris si une partie du logement est déjà hors service.
3. Inspectez rapidement l’existant : place disponible, état des modules, présence du conducteur de terre, repérage des circuits et qualité générale des connexions (échauffements, traces noires, conducteurs abîmés).

Quelle section de câble et quel disjoncteur choisir ?

La section du câble, le calibre du disjoncteur et l’usage du circuit sont indissociables : le disjoncteur doit protéger le câble et le circuit doit rester cohérent avec l’usage. En logement, on retrouve très souvent les correspondances suivantes (à valider selon votre installation et la NF C 15-100) :

• Éclairage : 1,5 mm² avec une protection généralement jusqu’à 16 A.
• Prises de courant : 2,5 mm² avec une protection souvent 20 A (selon le nombre de prises et le circuit).
• Cuisson (selon appareil) : 6 mm² avec une protection adaptée au circuit dédié.
• Lignes longues / chauffages spécifiques : dimensionnement à ajuster pour limiter l’échauffement et la chute de tension.

Informations:

Le calibre du disjoncteur doit protéger le câble. Un disjoncteur surdimensionné peut laisser le conducteur chauffer, tandis qu’un calibre trop faible peut provoquer des déclenchements répétés.

Comment réaliser le branchement dans le tableau électrique ?

1. Identifiez le bon emplacement : un module libre sous l’interrupteur différentiel concerné, avec une répartition logique des circuits (éviter de surcharger une même rangée).

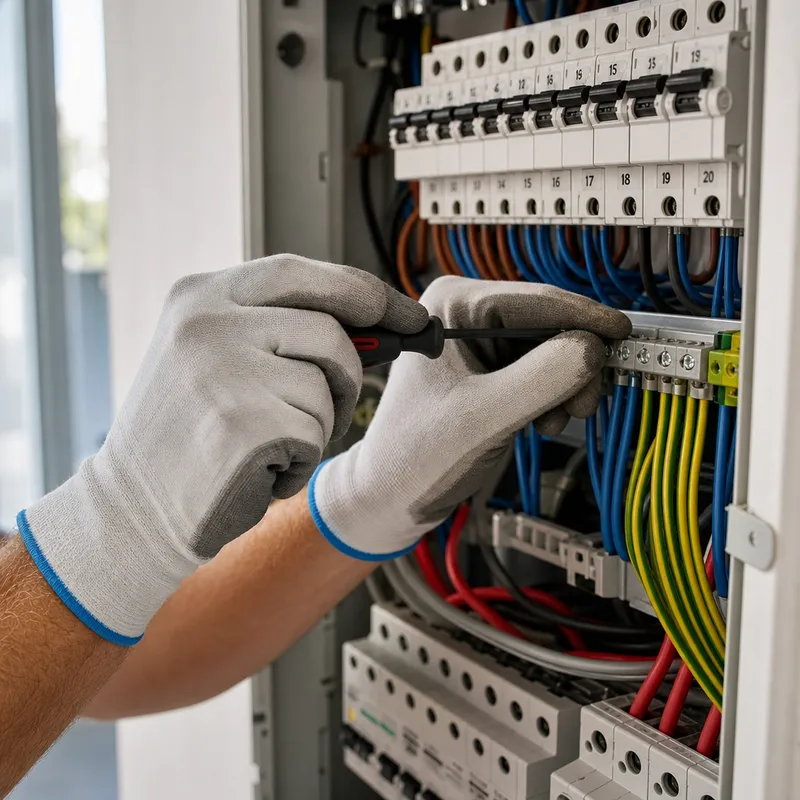

2. Raccordez la phase et le neutre sur le disjoncteur, en respectant les repères, les couleurs normalisées (bleu pour le neutre) et la compatibilité des accessoires (peignes, borniers, marque et gamme).
3. Raccordez le conducteur de terre sur le bornier de terre, avec un serrage correct et un conducteur en bon état.
4. Soignez la finition : cheminement propre, réserve de longueur raisonnable, aucun conducteur écrasé, et étiquetage du nouveau départ dès la pose.

Un raccordement durable dépend autant du bon choix de protection que de la qualité du serrage et de l’organisation des conducteurs. Un serrage insuffisant ou un peigne inadapté peut générer de l’échauffement et des pannes difficiles à diagnostiquer.

Quels tests faire après le raccordement ?

1. Remettez sous tension et vérifiez le fonctionnement réel du circuit (prises, éclairage, appareil alimenté), sans laisser le tableau ouvert inutilement.
2. Testez l’interrupteur différentiel via le bouton « test » pour confirmer son déclenchement.
3. Surveillez pendant les premières minutes l’absence d’échauffement, de bruit anormal ou d’odeur suspecte au niveau des connexions.

Si le disjoncteur déclenche immédiatement, suspectez en priorité un défaut de câblage (court-circuit, inversion), une erreur de raccordement phase/neutre, ou un défaut d’isolement sur la ligne.

Bonus:

Repérez chaque circuit dès la première intervention. Un étiquetage clair accélère les diagnostics ultérieurs et limite les erreurs lors de travaux sur les prises, l’éclairage ou le chauffage.

Quelles normes et règles de protection faut-il respecter ?

Raccorder un circuit ne se résume pas à « ajouter un fil ». La protection doit être cohérente et conforme à la NF C 15-100 : terre fonctionnelle, protections adaptées, répartition correcte sous différentiels et coffret en bon état.

Les points le plus souvent contrôlés lors d’un raccordement au tableau électrique sont :

• Une mise à la terre continue et fiable (conducteur de protection présent, bornier de terre correctement raccordé).
• Un disjoncteur dimensionné pour chaque circuit, avec une répartition logique sous les interrupteurs différentiels 30 mA.
• Une organisation qui limite les surcharges et évite les mélanges incohérents (neutres mélangés, départs mal identifiés, circuits “repiqués” sans logique).
• Un coffret propre : conducteurs correctement serrés, accessoires compatibles, connexions accessibles.

Dans un logement ancien, ces exigences sont encore plus importantes : sections variables, circuits modifiés au fil du temps, repérage incomplet ou protections obsolètes. Dans ce contexte, un simple ajout peut révéler des incohérences à corriger pour repartir sur une base saine.

Quel budget prévoir pour un raccordement au tableau électrique ?

Le budget dépend surtout du nombre de départs à créer, de la difficulté de passage des câbles, de l’état du coffret (place disponible, composants compatibles) et d’un éventuel besoin de remise à niveau. Pour rester fiable, on peut donner des repères sur le matériel (les tarifs varient selon les marques, la gamme et le chantier).

Matériel (exemples courants)	À quoi ça sert	Prix indicatif TTC (matériel)
Disjoncteur modulaire (1P+N selon besoins)	Protéger un nouveau départ (prises, éclairage, circuit dédié)	10 € à 40 €
Interrupteur différentiel 30 mA (type AC/A/F)	Protéger les personnes contre les courants de fuite	50 € à 200 €
Peigne d’alimentation / accessoires de raccordement	Alimenter proprement les disjoncteurs et organiser le tableau	10 € à 60 €
Câble (section selon circuit) + gaines / consommables	Tirer la ligne jusqu’au point d’usage	1 € à 6 € / m
Coffret divisionnaire (si nécessaire)	Créer un second tableau pour une zone (garage, étage, dépendance)	20 € à 120 €

Pour une estimation précise adaptée à votre situation, demandez un devis gratuit.

En résumé:

Le budget matériel reste souvent limité pour un simple départ dans un coffret récent. En revanche, la création de ligne(s) et la remise à niveau d’un tableau ancien peuvent nécessiter davantage de composants et d’adaptations.

Le mot de l’expert

Le raccordement au tableau électrique est d’abord une opération de sécurité. Un électricien qualifié vérifie la section du câble, le calibre du disjoncteur, la continuité de la terre et la cohérence des protections différentielles avant toute mise sous tension. Sur Depanneo, vous pouvez être mis en relation avec un électricien qualifié près de chez vous, demander un devis gratuit et comparer plusieurs propositions. En cas de panne ou de disjoncteur qui déclenche, une intervention rapide est possible, y compris en urgence.
