Schéma de tableau électrique triphasé : le guide pratique

Vous cherchez un schéma de tableau électrique triphasé à imprimer (idéalement en PDF) pour comprendre votre distribution, préparer des travaux ou vérifier l’équilibrage des charges. En triphasé, la logique est plus stricte qu’en monophasé : il faut répartir les circuits sur L1/L2/L3, protéger correctement chaque départ, et éviter les déséquilibres qui provoquent des déclenchements. Voici comment reconnaître un schéma exploitable, le lire, et préparer votre propre document.

Qu’est-ce qu’un schéma de tableau triphasé ?

Un schéma de distribution en triphasé représente, de façon normalisée, l’arrivée du courant puis sa répartition vers les différents circuits de la maison. Le format PDF est pratique pour imprimer, annoter et archiver (par exemple dans votre dossier électrique), ou le transmettre avant intervention.

Une alimentation triphasée comprend trois phases (L1, L2, L3), un neutre (N) et une terre (PE). Un schéma utile (et exploitable en dépannage) doit faire apparaître clairement :

• Le disjoncteur de branchement en amont (coupure générale et protection).
• Les interrupteurs différentiels 30 mA (protection des personnes).
• Les disjoncteurs divisionnaires (protection de chaque circuit : éclairage, prises, chauffe-eau, etc.).
• La répartition des circuits sur L1, L2 et L3 (équilibrage et limitation des déclenchements).

Informations:

Une alimentation triphasée peut alimenter des usages monophasés (prises et éclairage) via une phase + neutre, et des équipements réellement triphasés (moteur, compresseur, pompe) via une protection tripolaire ou tétrapolaire selon les besoins.

À quoi ressemble un tableau triphasé « type » ?

Un coffret se compose d’une ou plusieurs rangées de modules. En pratique, chaque rangée est organisée autour d’un ou plusieurs différentiels, puis des disjoncteurs associés. Un bon PDF indique aussi les borniers (terre, neutre), les peignes d’alimentation et le repérage des circuits.

Attention:

Toute intervention impose de couper au disjoncteur de branchement, puis de vérifier l’absence de tension avec un appareil adapté. Une inversion phase/neutre ou une terre défaillante peut créer un danger immédiat.

Schéma d’un tableau électrique triphasé

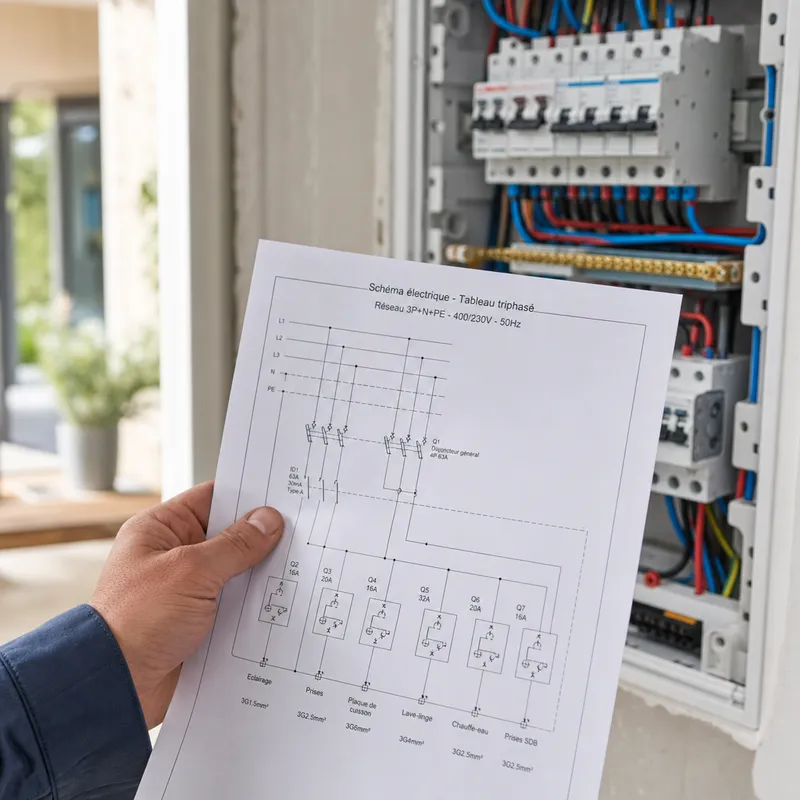

Pour garantir la sécurité, la performance et surtout la pérennité d’une installation électrique en triphasé, la conception du tableau de répartition ne laisse aucune place au hasard. Contrairement à un réseau monophasé classique, le triphasé exige une méthodologie rigoureuse d’équilibrage des charges entre les phases (L1, L2, L3) afin d’éviter les coupures intempestives liées à une surcharge asymétrique. Pour vous accompagner pas à pas dans cette mise en œuvre, vous trouverez ci-dessous notre schéma de câblage officiel et sa fiche de synthèse technique. Ce document de référence détaille l’organisation exacte par rangée (lignes monophasées dédiées, modules tétrapolaires pour les charges lourdes comme le piano de cuisson ou le cumulus, et dimensionnement précis des sections de câbles en conformité avec la norme NF C 15-100). Un outil indispensable, à télécharger et à conserver sur vos chantiers !

Schéma tableau électrique triphasé maison individuelle

Quels schémas PDF sont vraiment utiles en triphasé ?

Tous les PDF ne se valent pas. Certains sont seulement pédagogiques, tandis que d’autres servent réellement à organiser une distribution claire, conforme et facile à dépanner. L’idéal est de disposer de trois documents complémentaires.

Le schéma unifilaire est-il indispensable ?

Oui : le schéma unifilaire est le document de base. Il liste chaque circuit avec sa protection (calibre) et, si possible, la section de conducteurs. C’est celui qui permet de vérifier la cohérence des protections au regard de la NF C 15-100 et de retrouver rapidement un départ lors d’un dépannage.

À quoi sert le plan d’implantation du tableau ?

Le plan d’implantation (ou plan de répartition des modules) montre la position des appareils sur chaque rangée : différentiels, disjoncteurs, contacteur heures creuses, parafoudre, délesteur, etc. Il facilite l’organisation, la réserve de place et la lisibilité lors d’un ajout de circuit ou d’un remplacement. Pour dimensionner correctement le coffret, vous pouvez consulter ce guide sur la largeur du tableau électrique.

Pourquoi la répartition des phases est-elle incontournable en triphasé ?

En triphasé, l’équilibrage est souvent le point le plus critique. Un bon PDF de répartition indique, pour chaque circuit, la phase utilisée (L1, L2 ou L3) et vous aide à estimer la charge par phase afin d’éviter qu’une phase dépasse la limite, même si la consommation totale de la maison reste raisonnable.

Bon à savoir:

Avec un abonnement 12 kVA en triphasé, vous disposez d’environ 20 A par phase si la charge est équilibrée. Une seule phase surchargée peut déclencher, même si la consommation totale de la maison reste modérée.

Comment répartir les circuits sur L1, L2 et L3 dans une maison ?

L’objectif est de répartir les usages les plus puissants (chauffe-eau, cuisson, chauffage, atelier) sur les trois phases, tout en ventilant prises et éclairage pour lisser les appels de courant. Un schéma « prêt à imprimer » devient vraiment utile lorsqu’il associe une répartition lisible à une estimation de charge par phase.

Exemple de répartition pour une maison en 12 kVA triphasé ?

L’exemple ci-dessous illustre une logique courante. Il doit être adapté à votre installation, à la puissance réelle de vos appareils et à vos habitudes (cuisson, chauffage, atelier, etc.).

Phase	Circuits affectés (exemple)	Objectif
L1	Plaques (si mono), prises cuisine, une partie chauffage/atelier	Limiter les pics aux heures de repas
L2	Chauffe-eau + contacteur, four, prises séjour	Tirer parti des heures creuses
L3	Lave-linge, lave-vaisselle, prises chambres, éclairage	Répartir sur la journée

Si vous avez un équipement réellement triphasé (moteur, compresseur, pompe), il se traite à part. Le schéma prévoit alors une protection tripolaire (ou tétrapolaire si le neutre est requis) et une section de conducteurs adaptée à la puissance.

Quels calibres et sections prévoir (repères logement) ?

Le couple « protection / section » dépend du type de circuit et de la NF C 15-100. Voici des repères fréquemment rencontrés en logement (à confirmer selon votre tableau, longueurs et usages) :

• Éclairage : 16 A avec 1,5 mm².
• Prises : 20 A avec 2,5 mm².
• Plaque de cuisson : 32 A avec 6 mm² (selon configuration).
• Chauffe-eau : 20 A avec 2,5 mm² + contacteur (si heures creuses).

Bonus:

Pour préparer votre PDF, commencez par un inventaire des circuits, puis ajoutez une colonne « Phase ». Cette méthode clarifie la répartition avant toute modification de câblage.

Comment choisir un schéma imprimable et câbler sans erreur ?

Une distribution triphasée se prépare sur papier avant toute intervention. En procédant méthodiquement, vous gagnez du temps et vous réduisez fortement les erreurs (notamment les neutres mélangés et les phases mal réparties).

1. Recensez tous les circuits (prises, éclairage, cuisine, chauffage, VMC, volets, extérieur, garage, circuits spécialisés) et notez leurs usages et puissances lorsque c’est possible.
2. Associez une protection à chaque départ (calibre et type de disjoncteur), puis indiquez la section de câble si elle est connue ou mesurée.
3. Attribuez une phase à chaque circuit (L1/L2/L3) en visant un équilibrage réaliste : répartissez les gros consommateurs et ventilez aussi les prises/éclairages.
4. Organisez les rangées autour des différentiels 30 mA (type AC et type A selon les circuits) et prévoyez quelques modules libres pour les évolutions.
5. Réalisez (ou faites réaliser) la distribution depuis l’arrivée vers les différentiels, puis vers les disjoncteurs, en respectant la séparation des neutres, la continuité de terre et les recommandations de serrage.
6. Contrôlez avant remise sous tension : étiquetage, obturateurs, absence de cuivre apparent, test des différentiels via le bouton « test », et cohérence des circuits avec le schéma imprimé.

Selon votre projet, certains équipements peuvent influencer l’organisation des rangées (place disponible, modules dédiés, protections spécifiques). Par exemple, l’ajout d’un onduleur au tableau électrique peut nécessiter une implantation précise et une réserve de modules.

Attention:

Ne mélangez jamais les neutres de circuits placés sous deux interrupteurs différentiels différents. Cette erreur provoque des déclenchements et complique fortement le diagnostic.

Quel budget prévoir pour un tableau triphasé en maison ?

Le budget dépend du nombre de rangées, du nombre de circuits et de la gamme de composants (marque, peignes, borniers, parafoudre, etc.). Pour rester fiable, on peut donner des fourchettes de prix de matériel (sans chiffrer la main-d’œuvre, qui dépend du chantier). Pour une vue plus complète, consultez notre article sur le prix d’un tableau électrique pour une maison.

Matériel (exemples)	À quoi ça correspond ?	Prix indicatif
Coffret 1 à 4 rangées	Enveloppe + rail DIN (capacité selon nb de circuits)	30 à 200 €
Interrupteur différentiel 30 mA (AC/A, selon besoin)	Protection des personnes (en amont des circuits)	40 à 150 €
Disjoncteur divisionnaire (selon calibre)	Protection d’un circuit (éclairage, prises, chauffe-eau…)	5 à 30 €
Peignes, borniers, accessoires (obturateurs, repérage)	Alimentation des rangées, raccordements et finition	10 à 80 €
Appareils de commande (ex. contacteur HP/HC)	Commande chauffe-eau, automatismes selon configuration	20 à 120 €

Pour une estimation précise adaptée à votre situation, demandez un devis gratuit.

En résumé:

Un schéma clair permet de vérifier la protection, d’anticiper les travaux et d’équilibrer les phases. En triphasé, la lisibilité (unifilaire + implantation + répartition) et la séparation stricte des neutres sont déterminantes pour éviter les déclenchements.

Le mot de l’expert

Un PDF réellement utile regroupe trois éléments : unifilaire, implantation du coffret et répartition des phases. Ce document sert autant au dépannage qu’aux travaux futurs. La qualité des différentiels, la séparation stricte des neutres et le serrage des connexions ont un impact direct sur la sécurité et la stabilité de l’alimentation. Sur Depanneo, vous êtes mis en relation avec un électricien qualifié près de chez vous. Vous pouvez demander un devis gratuit et comparer plusieurs propositions, y compris en cas d’intervention rapide si votre installation disjoncte ou présente un risque.
