Tableau électrique et disjoncteurs : tout ce qu’il faut savoir

Le tableau électrique regroupe les protections qui distribuent l’électricité dans le logement et coupent l’alimentation en cas d’anomalie. Le disjoncteur joue un rôle central : il protège les câbles et les appareils contre la surcharge, le court-circuit et, selon le dispositif, certaines fuites. Une installation conforme à la NF C 15-100 limite les pannes et réduit les risques d’incendie.

Quel est le rôle du disjoncteur dans le tableau ?

Un disjoncteur est un appareil modulaire installé dans le coffret. Il protège un départ précis (éclairage, prises, plaques de cuisson, lave-linge) en coupant automatiquement le courant lorsque l’intensité devient anormale. Cette coupure évite l’échauffement des conducteurs et réduit les risques de détérioration du matériel.

Le coffret fonctionne comme un centre de distribution. Il reçoit l’alimentation depuis le compteur, via le disjoncteur de branchement placé en amont, puis répartit l’énergie vers les différents circuits. En pratique, un disjoncteur par circuit permet d’isoler une zone sans couper tout le logement.

Dans une armoire moderne, on retrouve généralement les éléments suivants, montés sur rail DIN au format « modules » :

• Disjoncteur divisionnaire : protège contre la surcharge et le court-circuit.
• Interrupteur différentiel : protège les personnes contre les fuites de courant vers la terre.
• Peignes d’alimentation : répartissent la phase et le neutre entre les rangées.
• Borniers (terre, neutre, parfois phase) : assurent un câblage clair et sécurisé.

Bon à savoir:

Un module mesure généralement 18 mm de large. Un coffret est souvent organisé en rangées de 13, 18 ou 24 modules, selon la gamme et la place disponible. Pour mieux comprendre les dimensions et tailles standards d’un tableau, ce guide est très utile.

Comment fonctionne un disjoncteur ?

Un disjoncteur surveille en continu l’intensité qui traverse un circuit. Il se déclenche en cas de surintensité (surcharge), lorsque le courant dépasse durablement ce que les câbles peuvent supporter, et il réagit très rapidement en cas de court-circuit (contact direct entre phase et neutre, ou défaut interne d’un appareil).

Le réarmement se fait le plus souvent en relevant le levier, à condition que la cause du déclenchement ait disparu. En revanche, un remplacement est à prévoir si le mécanisme ne tient plus, si le levier devient anormalement dur, ou si des traces de chauffe apparaissent (odeur, noircissement, plastique déformé). Pour savoir comment effectuer cette opération en toute sécurité, découvrez notre article sur changer un disjoncteur sans risque.

Différentiel vs protection de courant

La protection contre les surintensités et la protection des personnes reposent sur deux fonctions différentes. Le disjoncteur « classique » protège surtout les conducteurs et les équipements contre la surcharge et le court-circuit. L’interrupteur différentiel compare, lui, le courant qui part par la phase et celui qui revient par le neutre ; il coupe si un écart apparaît.

Une fuite à la terre peut provenir d’un appareil défectueux, d’un câble abîmé ou d’une humidité dans un appareillage. En logement, la sensibilité la plus courante pour la protection des personnes est 30 mA.

Attention:

Ne shuntez jamais un différentiel et n’insistez pas sur un réarmement qui déclenche immédiatement. Coupez l’alimentation et recherchez la cause : une fuite à la terre peut signaler un risque réel d’électrisation.

Quels types de protections et comment les choisir ?

Le choix des protections dépend de la nature du circuit, de la puissance des appareils et des exigences de la norme. Il faut aussi viser une répartition cohérente : une bonne organisation évite qu’un seul défaut coupe une grande partie du logement.

Interrupteur différentiel

L’interrupteur différentiel protège les personnes, mais ne protège pas un circuit contre la surcharge. Il se place en tête de rangée et alimente plusieurs disjoncteurs. En habitat, on rencontre principalement :

• Le type AC, adapté à la majorité des usages courants (éclairage, prises standard).
• Le type A, recommandé pour les circuits alimentant des appareils avec électronique de puissance (plaques de cuisson, lave-linge, certaines bornes de recharge).

Deux valeurs sont à vérifier :

• La sensibilité, le plus souvent 30 mA.
• Le calibre (par exemple 40 A ou 63 A), à adapter à l’ensemble des départs en aval et à l’organisation des rangées.

Disjoncteurs différentiels et autres protections

Le disjoncteur différentiel combine la protection différentielle et la protection contre les surintensités dans un seul appareil (plus large qu’un disjoncteur divisionnaire). Il est utile pour isoler un circuit sensible, ou lorsque la place manque dans le coffret. Il est également pertinent pour des départs qui demandent une protection dédiée.

Selon le contexte, d’autres équipements complètent l’ensemble :

• Parafoudre : limite les surtensions transitoires, selon l’exposition et les exigences locales. Pour en savoir plus sur le parafoudre et son installation, consultez ce guide pratique.
• Contacteur heures creuses : pilote un chauffe-eau selon le contrat d’énergie.
• Délesteur : limite la consommation simultanée pour éviter la coupure générale.

Le calibre d’un disjoncteur se choisit en cohérence avec l’usage, le circuit et la section des conducteurs. À titre indicatif, en logement :

• L’éclairage est souvent protégé en 10 A ou 16 A, selon le départ.
• Les prises courantes sont souvent en 16 A ou 20 A, selon la section et le nombre de points.
• Un appareil dédié (ex. lave-linge) doit disposer d’un départ spécialisé avec un calibre adapté.
• Les plaques de cuisson nécessitent un circuit dédié, avec un calibre adapté à la puissance.

Informations:

Des fabricants comme Legrand proposent des gammes compatibles avec la majorité des coffrets domestiques. Vérifiez toujours la compatibilité mécanique (rail, largeur en modules) et les accessoires d’alimentation (peignes) avant achat.

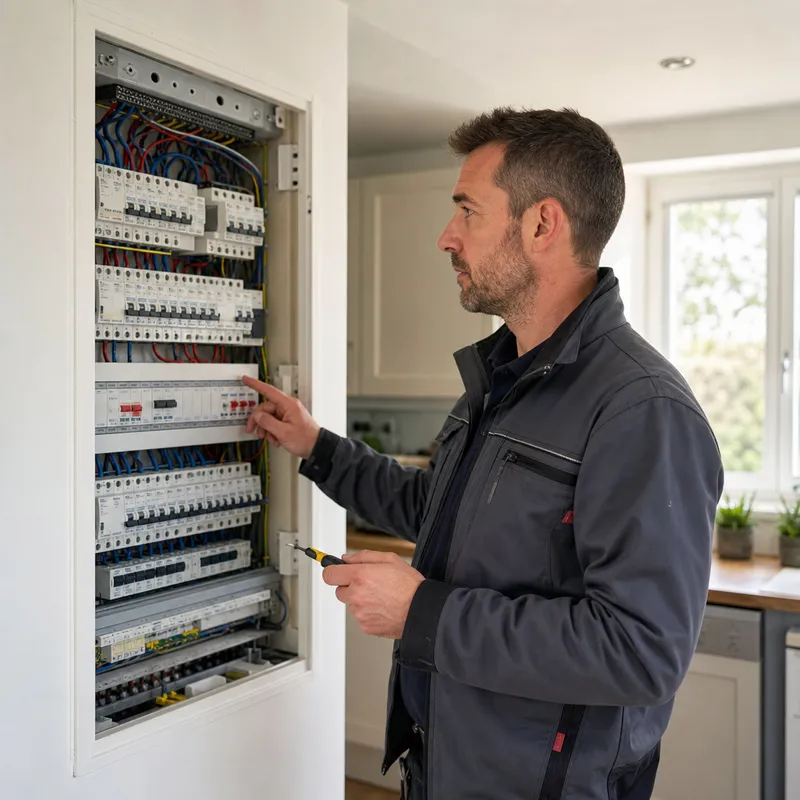

Répartition et installation sur le tableau

Une répartition claire limite les déclenchements intempestifs et facilite le diagnostic. Regrouper les usages, équilibrer les rangées et éviter de surcharger un seul interrupteur différentiel améliore le confort et la sécurité. Une installation soignée réduit aussi les échauffements, car les connexions restent stables dans le temps. Pour approfondir, consultez notre article sur la répartition des disjoncteurs sur un tableau électrique.

Modules, peignes et raccordement

Le coffret se compose d’une ou plusieurs rangées. Chaque appareil occupe une largeur en modules : il est donc utile de prévoir une réserve pour des évolutions futures. L’espace de câblage compte également : des conducteurs trop contraints se desserrent plus facilement.

Les peignes distribuent l’alimentation depuis l’interrupteur différentiel vers les disjoncteurs. Ils remplacent des pontages multiples, homogénéisent la distribution et améliorent la lisibilité. Il existe des peignes phase + neutre et des peignes adaptés aux bornes selon les gammes : choisissez-les en fonction du nombre de modules et de la compatibilité fabricant.

Pour une organisation lisible :

• Réservez une rangée aux usages principaux (prises et éclairage).
• Séparez autant que possible les circuits de forte puissance (plaques de cuisson, chauffe-eau) pour limiter les déclenchements en cascade.
• Identifiez chaque départ avec une étiquette claire : cela accélère toute intervention.
• Respectez les couleurs des conducteurs : le neutre et la terre ne se mélangent jamais.

Bonus:

Photographiez l’intérieur du coffret avant toute modification. Vous gardez ainsi un repère fiable pour le raccordement des conducteurs et le sens de montage des peignes.

Pannes fréquentes et dépannage pas-à-pas

Un disjoncteur qui déclenche signale presque toujours une surcharge, un appareil défectueux ou un défaut d’isolement. Quelques vérifications simples sont possibles, à condition de rester prudent et de ne jamais manipuler de conducteurs dénudés sous tension. Si le déclenchement se répète, il faut considérer qu’un risque existe et agir méthodiquement.

Les causes courantes sont notamment : surcharge sur un circuit de prises, appareil en panne, humidité dans une prise, infiltration d’eau, ou défaut d’isolement entraînant la coupure du différentiel. Un mauvais serrage dans le coffret peut aussi provoquer des échauffements et des coupures, car une connexion lâche augmente la résistance.

Voici une méthode progressive, sans démontage du coffret :

1. Identifiez le dispositif abaissé : disjoncteur ou interrupteur différentiel.
2. Débranchez les appareils du circuit concerné, puis réarmez.
3. Rebranchez les appareils un par un pour repérer celui qui provoque le déclenchement.
4. Contrôlez les zones à risque (proximité d’un point d’eau, extérieur, garage), car l’humidité déclenche souvent les différentiels.
5. Interrompez immédiatement les essais en cas d’odeur de chaud ou de bruit anormal : la sécurité impose une coupure.

Si l’interrupteur différentiel coupe dès que vous le remontez, un défaut d’isolement est probable sur un départ en aval. Baissez alors tous les disjoncteurs de la rangée, remontez le différentiel, puis relevez les disjoncteurs un par un pour identifier le circuit en cause.

En résumé:

Isolez le circuit concerné, débranchez les appareils, puis réarmez progressivement. Faites intervenir un électricien si la coupure revient rapidement ou si vous observez des traces de chauffe.

Prix, remplacement et quand contacter un électricien

Le remplacement d’un disjoncteur ou d’un interrupteur différentiel dépend du type, du calibre, de la marque et du format en modules. Le matériel s’achète en grande surface de bricolage, chez un distributeur spécialisé ou via une entreprise, à condition de choisir une référence conforme et compatible avec le coffret.

Les fourchettes ci-dessous concernent le matériel, hors pose. Les prix varient selon les gammes, le nombre de pôles et la compatibilité avec les peignes.

Matériel (hors main-d’œuvre)	Fourchette de prix indicatif
Disjoncteur divisionnaire 1P+N (usage domestique)	8 € à 25 €
Interrupteur différentiel 30 mA (type AC)	35 € à 90 €
Interrupteur différentiel 30 mA (type A)	60 € à 140 €
Disjoncteur différentiel 30 mA	90 € à 250 €
Peignes d’alimentation (selon rangée et marque)	10 € à 40 €
Coffret (1 à 3 rangées, selon capacité)	25 € à 150 €

Le coût d’intervention dépend du temps de coupure, de l’accès, de l’état des conducteurs et des éventuelles opérations de mise en sécurité. Un devis permet d’intégrer aussi les accessoires nécessaires (repérage, peignes, borniers, réorganisation des départs).

Contactez un électricien sans attendre si une odeur de brûlé apparaît, si un module noircit, si des crépitements se font entendre, ou si des coupures touchent plusieurs circuits de façon aléatoire. Évitez également de remplacer un disjoncteur « à l’identique » sans diagnostic : un déclenchement répété peut provenir d’un câble endommagé, d’un appareil défectueux ou d’un serrage insuffisant.

Le mot de l’expert

Un tableau électrique est avant tout un organe de sécurité : il protège le logement et les appareils contre des défauts parfois invisibles. Une répartition claire, des calibres adaptés et des différentiels 30 mA bien dimensionnés réduisent nettement les déclenchements et les risques. Ne banalisez jamais une coupure répétée, une odeur de chaud ou un noircissement : ces signes peuvent indiquer un défaut sérieux. Sur Depanneo, vous êtes mis en relation avec un électricien qualifié près de chez vous : vous pouvez demander un devis gratuit et comparer plusieurs propositions, y compris pour une intervention rapide.
