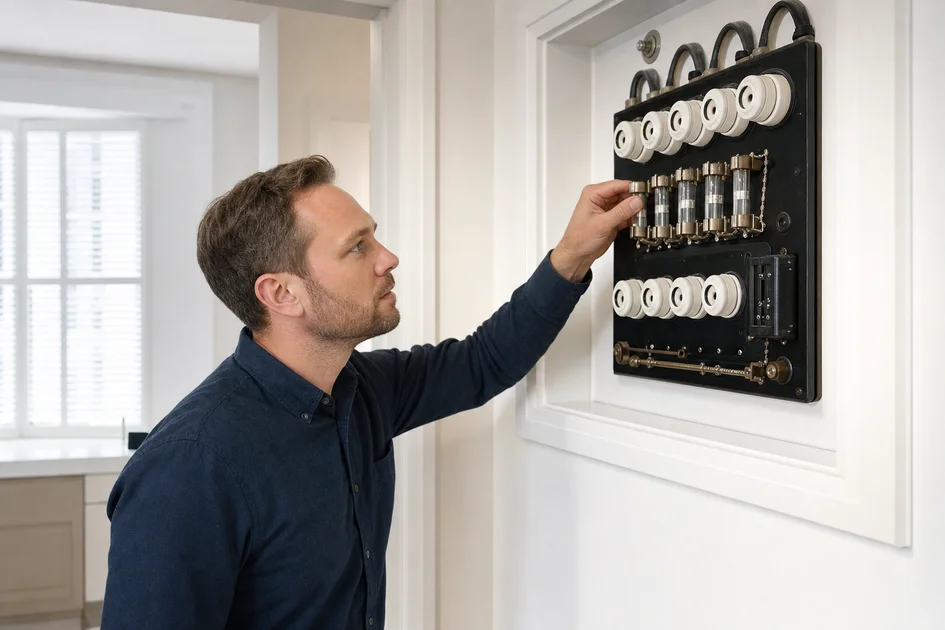

Ancien tableau électrique avec fusible : comment le reconnaître, le manipuler et le moderniser ?

Vous venez d'emménager dans un logement ancien et le tableau électrique vous intrigue ? Si votre coffret électrique fonctionne encore avec des fusibles plutôt que des disjoncteurs, vous avez affaire à une installation d'une autre époque. Certains éléments peuvent même vous donner l’impression d’être dans un véritable musée : porte-fusibles en porcelaine, cartouches en verre, levier de déclenchement… Rassurez-vous ! Ce n'est pas forcément dangereux, mais cela mérite qu'on s'y attarde.

Dans ce guide, apprenez à reconnaître un ancien tableau électrique à fusibles, à le manipuler sans risque et à le moderniser.

Quel est le rôle des fusibles ?

Le fonctionnement d'un coupe-circuit à fusible

Un fusible est un dispositif de protection de circuit électrique. C’est une véritable barrière contre les surintensités. Ces courants trop forts pourraient endommager vos appareils électriques ou provoquer un incendie. Il est donc essentiel d’avoir un dispositif de sécurisation dans votre habitation.

Dans les logements anciens, les fusibles sécurisaient l’installation. À l'intérieur, vous trouverez un fil métallique très fin, ou filament, qui fond dès que le courant dépasse une certaine limite. Cette fonte coupe alors le circuit et interrompt le passage du courant. Une fois fondu, le fusible est hors d'usage et doit être remplacé.

Que dit la norme NF C 15-100 actuelle ?

La norme NF C 15-100, qui régit les installations électriques basse tension en France, a interdit les fusibles depuis novembre 2015 dans tout tableau électrique neuf. Elle impose l'usage de disjoncteurs dans les constructions neuves ou les rénovations importantes. Ces éléments sont jugés plus fiables et plus pratiques. Pour en savoir plus sur les évolutions récentes des tableaux, consultez notre article sur le tableau à fusibles après 2018.

Bon à savoir:

Cette norme n'a pas d'effet rétroactif. Les logements construits avant novembre 2015 ne sont donc pas obligés de remplacer les fusibles par des disjoncteurs tant que l'installation reste fonctionnelle et sûre.

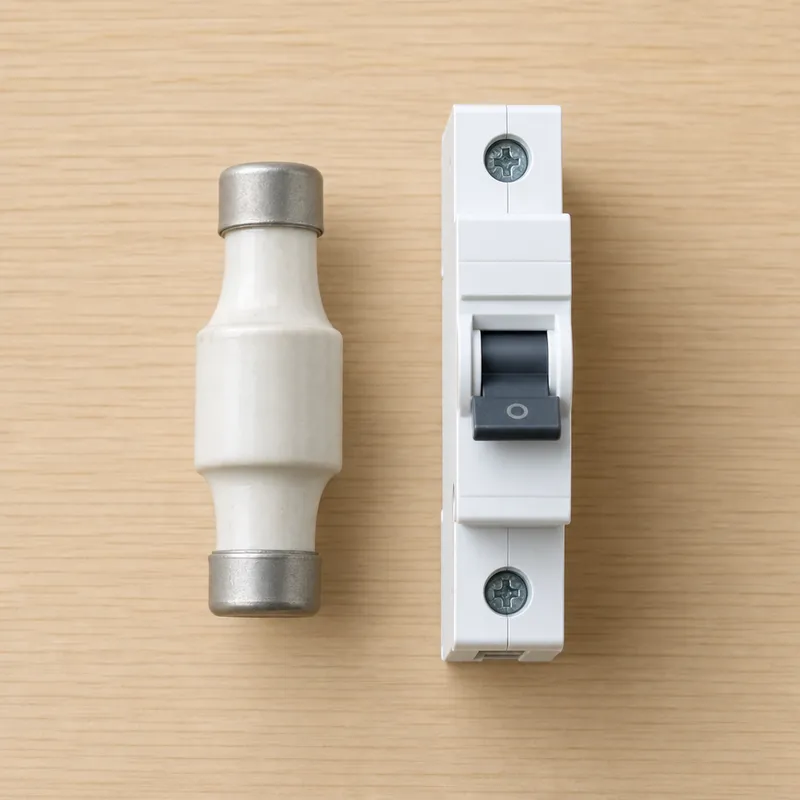

Les différences entre un fusible et un disjoncteur

Un fusible fonctionne différemment d’un disjoncteur, tout en jouant le même rôle. Voici leurs principales différences :

• Réutilisation : le disjoncteur se réenclenche après une coupure alors que le fusible se remplace ;
• Temps de réaction : le fusible réagit plus lentement si la surintensité est faible, le disjoncteur offre une réponse précise et calibrée au mA près ;
• Praticité : avec un disjoncteur, vous n’avez plus besoin de garder un stock de cartouches de rechange dans vos placards ;
• Protection des personnes : le tableau à disjoncteurs protège aussi contre l'électrisation, contrairement aux vieux tableaux à fusibles ;
• Lisibilité : un tableau moderne avec des disjoncteurs et des circuits étiquetés est bien plus facile à comprendre et à diagnostiquer.

Comment changer un fusible défectueux en toute sécurité ?

Les signes visibles d'un fusible grillé

Quand un circuit ne fonctionne plus sur un vieux tableau électrique, un fusible grillé est souvent en cause. Voici comment le repérer :

• Le filament est rompu ou visiblement coupé ;
• Une trace noire ou un aspect brûlé apparaît à l'intérieur de la cartouche en verre ;
• Pour les fusibles à témoin, la petite pastille de couleur s'est éjectée ou a changé d'aspect ;
• Une odeur de brûlé se dégage du porte-fusible ;
• Le circuit concerné ne répond plus alors que les autres fonctionnent.

Consignes de sécurité avant la manipulation

Manipuler un tableau électrique, même ancien, ne s'improvise pas. Avant toute intervention sur un fusible, vous devez impérativement mettre le circuit hors tension. Utilisez des outils isolés adaptés et ne commettez pas d’imprudence.

Attention:

Ne manipulez jamais un fusible les mains humides ou sur un sol mouillé. Ne tentez pas de réparer un fusible grillé avec du papier aluminium ou un fil de fer. C'est l'une des causes les plus classiques d'incendie domestique.

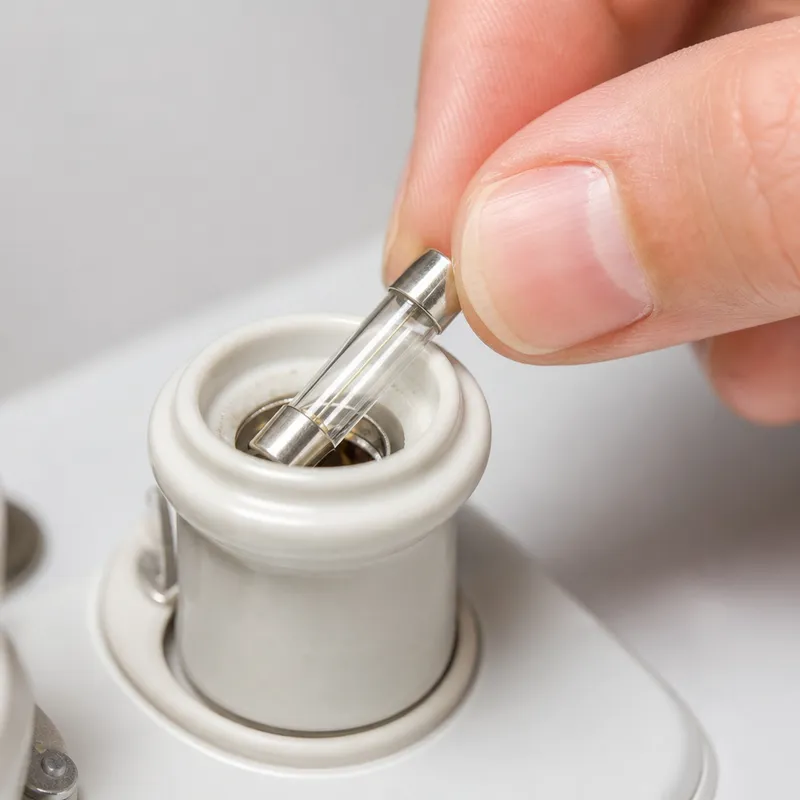

Guide étape par étape : remplacer une cartouche fusible

Voici la marche à suivre pour remplacer une cartouche en toute sécurité :

1. Coupez l'alimentation générale au niveau du disjoncteur de branchement ;
2. Identifiez le porte-fusible correspondant au circuit en panne ;
3. Retirez délicatement le porte-fusible en le tirant ou le dévissant ;
4. Sortez la cartouche grillée et examinez-la ;
5. Remplacez-la par une cartouche de même calibre (ampérage) et de même format ;
6. Remettez le porte-fusible en place ;
7. Rétablissez le courant et vérifiez que le circuit fonctionne de nouveau.

Si le fusible grille à nouveau immédiatement, ne vous obstinez pas ! C'est le signe d'un court-circuit, d’un appareil défectueux ou d’une surcharge constante.

Les risques avec un tableau électrique à fusibles non conforme

Dangers d'incendie

Le principal danger d'un vieux tableau à fusibles est l'incendie. Certaines surcharges prolongées, un fusible de calibre inadapté ou un porte-fusible vétuste peuvent provoquer un échauffement. Sur les installations anciennes, les câbles sous-dimensionnés ou endommagés aggravent ce risque.

Important:

En cas de sinistre lié à un défaut électrique, votre assureur peut mandater un expert pour vérifier l'état de l'installation. Si celle-ci s'avère dangereuse, l'assurance habitation peut réduire, voire refuser, l'indemnisation.

Les risques d'électrisation

L'autre grand danger des anciens tableaux à fusibles, c'est l'absence de protection différentielle. La présence d'interrupteurs différentiels 30 mA sur les tableaux modernes permet de détecter les fuites de courant et de couper l'alimentation avant qu'une personne ne s'électrise.

Bon à savoir:

La responsabilité civile du propriétaire peut être engagée si une installation électrique défectueuse cause un accident à un occupant, un locataire ou un visiteur.

Quand et pourquoi faut-il remplacer son vieux tableau à fusibles ?

Votre tableau électrique est-il hors normes ?

Le remplacement du tableau électrique n'est pas toujours indispensable. Certains signes peuvent vous alerter sur sa non-conformité ou sur son caractère dangereux :

• Absence d'interrupteur différentiel 30 mA ;
• Absence de mise à la terre dans les prises ou les pièces ;
• Pas de coupure générale accessible dans le logement ;
• Fils dénudés, porte-fusibles fissurés, traces de chauffe ou de brûlure ;
• Aucun repérage des circuits ;
• Installation datant de plus de 15 ans sans aucune rénovation ;
• Disjonctions ou pannes à répétition.

Si plusieurs de ces critères sont réunis, pensez à effectuer une mise en conformité de votre ancien tableau électrique avec fusible. Celle-ci est nécessaire pour la sécurité et le confort des occupants. Pour bien préparer cette opération, consultez notre page détaillée sur remplacer un tableau à fusibles par des disjoncteurs.

Mise en sécurité ou rénovation totale

La mise en sécurité corrige uniquement les points les plus dangereux grâce à l’ajout d'un interrupteur différentiel ou d’une mise à la terre. Elle ne fait que supprimer les risques immédiats.

La rénovation totale remplace l'ensemble du tableau électrique ancien par un tableau à disjoncteurs neuf qui répond aux normes actuelles. Celle-ci est préférable si votre tableau est vétuste pour plus de confort, de sécurité et pour une valorisation de votre bien immobilier.

Qui pour réaliser les travaux ?

Vous hésitez à vous lancer dans la rénovation de votre ancien tableau électrique à fusibles ? Vous avez raison de douter ! Remplacer un tableau électrique à fusibles par un coffret moderne à disjoncteurs n'est pas qu’un travail de bricolage.

Ces travaux de rénovation électrique impliquent :

• d'intervenir sur l'alimentation générale ;
• de repenser la répartition des circuits ;
• d'installer les protections différentielles ;
• de raccorder la mise à la terre ;
• de connaître et respecter la norme NF C 15-100.

Une erreur peut coûter cher. C’est pour cela que pour ce genre de rénovation électrique, le recours à un électricien qualifié est vivement recommandé. Si votre logement a encore un tableau à fusibles, Depanneo vous met en relation avec des électriciens spécialisés pour diagnostiquer, sécuriser ou moderniser votre installation électrique.

Demandez votre devis gratuit dès à présent pour une intervention au meilleur rapport qualité/prix dans toute la France !

FAQ

Peut-on remplacer un fusible par un disjoncteur sur un vieux tableau ?

C'est techniquement possible avec certains porte-fusibles modulaires. Mais ce n'est pas toujours simple, ni recommandé. Il vaut mieux envisager une rénovation complète réalisée par un électricien.

Comment tester un fusible en porcelaine ou à cartouche sans multimètre ?

Pour une cartouche en verre, l'inspection visuelle suffit souvent. Si le filament est rompu ou que la cartouche est noircie, c’est que le fusible est grillé. Sur une cartouche en porcelaine, il est possible de permuter la cartouche suspecte avec une autre d'un circuit fonctionnel pour vérifier son fonctionnement.

Un tableau électrique avec fusibles est-il interdit à la vente ou à la location ?

Non, un tableau à fusibles n'est pas interdit à la vente ni à la location. En revanche, pour tout logement de plus de 15 ans, un diagnostic électrique est obligatoire lors de la vente comme de la location. Si le tableau à fusibles présente un risque pour l'occupant, sa mise en conformité peut alors devenir obligatoire.

En résumé

Un ancien tableau électrique à fusibles n'est pas illégal car la norme NF C 15-100 n’a pas d’effet rétroactif. Vous pouvez le conserver et remplacer les cartouches grillées vous-même tant qu’il garantit la sécurité des occupants. Mais l'absence de protection différentielle et de mise à la terre vous expose à des risques d'incendie et d'électrocution pouvant mettre en cause votre assurance et votre responsabilité.

Sécurisez ou modernisez votre tableau électrique en faisant appel à un électricien qualifié via Depanneo. Notre équipe vous garantit un diagnostic rapide, un devis gratuit et une intervention de haute qualité.

Pour mieux comprendre l’installation actuelle, vous pouvez également découvrir notre guide du câblage de tableau électrique et comment interpréter un schéma de tableau électrique.
