Comment tester un fusible ?

Une partie de votre installation électrique ne fonctionne plus ? Une prise de courant ne répond plus ou une pièce est soudainement plongée dans le noir ? Avant de paniquer, le premier réflexe à adopter est de vérifier l’état de vos protections. Si votre logement est équipé d’un tableau électrique d’ancienne génération, il y a de fortes chances que ce dysfonctionnement soit lié à un fusible grillé. Mais comment en être sûr ? Découvrez notre guide pas à pas pour tester des fusibles en toute sécurité et redonner vie à votre circuit.

Bon à savoir:

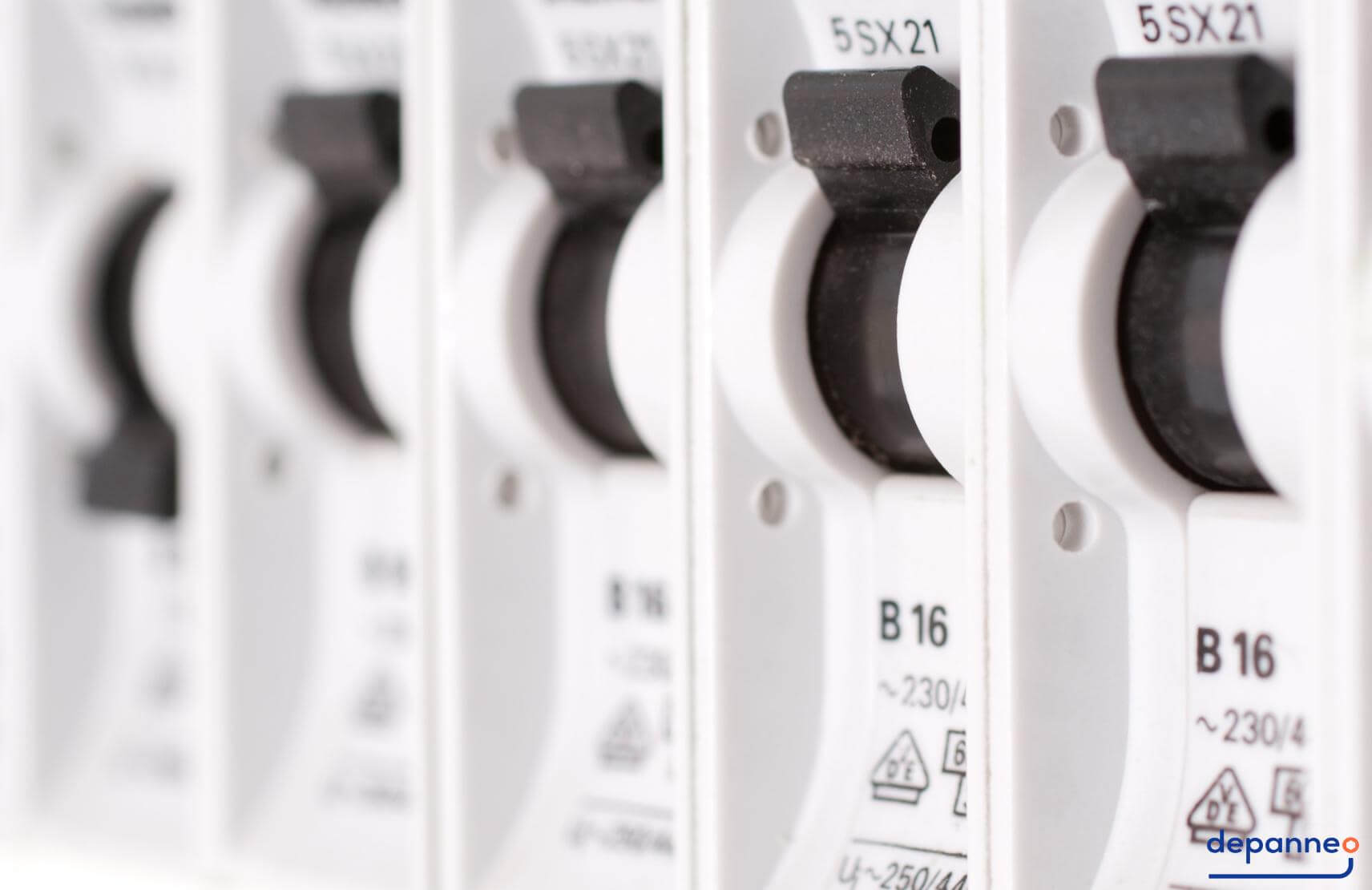

Si votre installation comporte encore des fusibles et non des disjoncteurs magnétothermiques, il est vivement conseillé de songer à la rénover. Faire remplacer les porte-fusibles de votre tableau par des disjoncteurs modernes améliore considérablement la sécurité de votre habitation face aux risques d’incendie et d’électrocution.

Les consignes de sécurité indispensables avant le test

Manipuler l’électricité demande une rigueur absolue. Avant de procéder au retrait ou à la vérification d’un composant, vous devez impérativement sécuriser votre environnement pour éviter tout arc électrique ou court-circuit.

• Identifiez le circuit concerné : Repérez sur votre tableau électrique la ligne qui pose problème (par exemple, le circuit des prises de la cuisine ou de l’éclairage du salon).
• Coupez la charge : Avant de toucher aux éléments du tableau, assurez-vous qu’aucun appareil consommant une quantité importante de courant n’est actif sur la ligne. C’est-à-dire qu’aucune ligne ne doit être « en charge ».
• Le geste de sécurité ultime : Pour travailler l’esprit tranquille, le plus simple reste de couper le courant général au niveau du disjoncteur principal de la maison. Ne tentez jamais de tester un fusible sous tension directement sur le tableau.
• Retirez le fusible à tester : Ouvrez le porte-fusible et retirez le fusible avec précaution. N’enlevez pas tous les éléments en même temps ! Procédez un à un, car chaque fusible a un calibre spécifique (sa valeur en Ampères, par exemple 10A, 16A ou 32A) et un type précis (AM ou GG) adapté à son circuit électrique. Les mélanger pourrait endommager vos appareils.

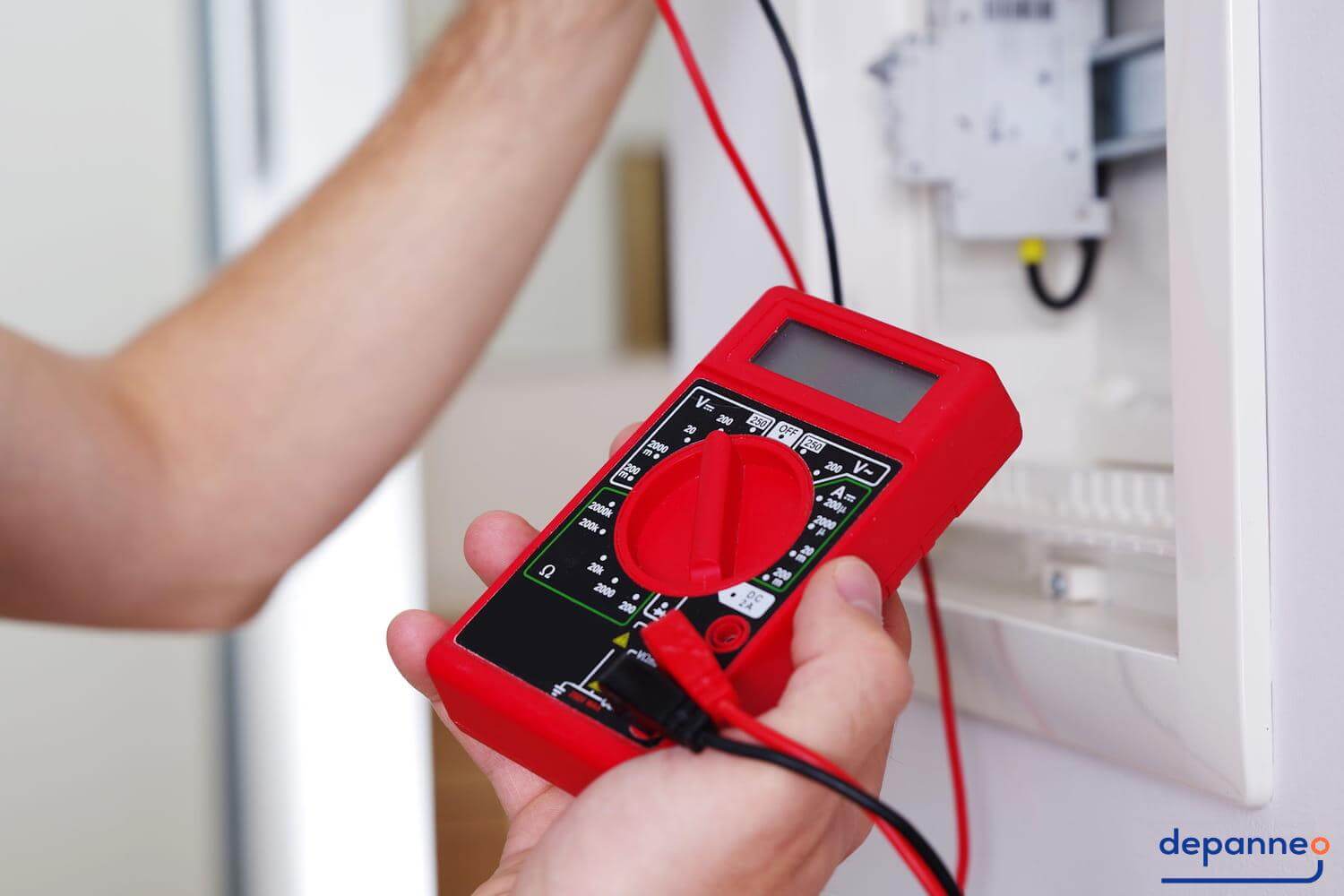

Méthode 1 : Comment tester un fusible au multimètre (La méthode infaillible)

Avant toute chose, sachez qu’un multimètre permet de mesurer l’intensité du courant, sa puissance ainsi que sa résistance. Maintenant, passons à la façon de tester un fusible avec cet appareil. Positionnez les câbles de votre multimètre sur chaque extrémité en métal de votre fusible. Sur l’écran de votre appareil va s’afficher le résultat de votre test. Si le chiffre 0 apparaît sur votre écran, cela signifie que votre fusible est encore fonctionnel. Par contre, si le chiffre 1 s’affiche, cela vous indique qu’il est endommagé et qu’il vous faut le remplacer.

Informations:

Pour en savoir plus sur comment se servir d’un multimètre en toute simplicité, vous pouvez retrouver notre article de blog où nos électriciens vous donnent tous leurs conseils et astuces.

C’est la solution classique, la plus fiable et la plus professionnelle. Pour réaliser ce diagnostic, l’utilisation d’un multimètre est indispensable.

Étape 1 : Configurer l’appareil

Munissez-vous de votre boîtier de mesure et allumez-le. Pour mesurer la résistance électrique et vérifier que le filament interne est intact, tournez le bouton du multimètre pour le positionner sur la fonction ohmmètre (symbole Ω). Si votre appareil en est équipé, choisissez le mode continuité (souvent représenté par une icône d’onde sonore ou de diode). Le mode continuité du multimètre émettra un signal sonore si le courant passe, ce qui rend le test très intuitif.

Étape 2 : Brancher les cordons électriques

Vérifiez que les câbles de mesure sont connectés aux bons emplacements sur le boîtier :

• Le fil noir doit être raccordé sur la borne commune (COM).
• Le fil rouge doit être positionné sur la borne ohmmètre / continuité (VΩ).

Étape 3 : Tester l’appareil de mesure

Avant de tester le composant, faites d’abord se toucher les pointes métalliques de vos cordons. Le multimètre en mode continuité doit immédiatement biper, ou afficher une valeur de résistance très faible (proche de 0.1 Ohm). Cela confirme que votre outil fonctionne parfaitement.

Étape 4 : Le test du fusible

Prenez le composant en main et touchez les extrémités du fusible avec les deux pointes du testeur (il n’y a pas de sens de polarité à respecter).

• Si l’appareil émet un signal sonore ou affiche une valeur identique à votre test à blanc, la continuité du fusible est bonne. Le composant est en parfait état.
• Si le multimètre avec le fusible reste silencieux ou affiche une valeur infinie (souvent notée « OL » ou « 1 »), la continuité du fusible est grillée. Le filament interne a fondu : vous avez face à vous un fusible défectueux.

Informations:

Si vous souhaitez savoir si un fusible est mort, retrouvez notre article de blog dédié à ce problème. Nous vous apportons toutes les réponses nécessaires.

Méthode 2 : Tester un fusible sans multimètre (Le système D)

Vous n’avez pas de multimètre pour votre fusible sous la main ? Il existe une méthode « à l’ancienne » utilisant une lampe témoin improvisée avec une pile rectangulaire de 4.5V et son ampoule.

Sortez l’ampoule de la lampe et placez son culot directement sur l’une des lamelles de la pile, puis faites toucher le second contact de l’ampoule sur l’autre borne de la pile. L’ampoule s’allume ? Parfait. Maintenant, insérez le composant à tester dans ce mini-circuit : positionnez le fusible entre une borne de la pile et un pôle de l’ampoule. Si l’ampoule s’allume à travers lui, le courant circule. Si elle reste éteinte, votre fusible est grillé.

À noter : Cette technique de test visuel fonctionne exactement de la même manière pour l’électricité de votre maison ou si vous soupçonnez qu’un fusible de voiture est grillé. Les boîtes à fusibles automobiles utilisent le même principe de protection par rupture de fil.

Servez-vous d’une ampoule et d’une pile pour tester un fusible

Concernant cette méthode, une ampoule et une pile suffisent pour réussir ce test. Pour cela, prenez votre fusible et déposez l’une de ses extrémités métalliques sur le culot de l’ampoule et l’autre extrémité sur la borne de la pile. Dans le cas d’un fusible en bon état, l’ampoule s’allume. Par contre, il est hors d’usage si le courant ne passe pas. Il ne vous reste plus qu’à choisir un nouveau fusible qui assure parfaitement sa fonction.

Le diagnostic est fait : que devez-vous faire maintenant ?

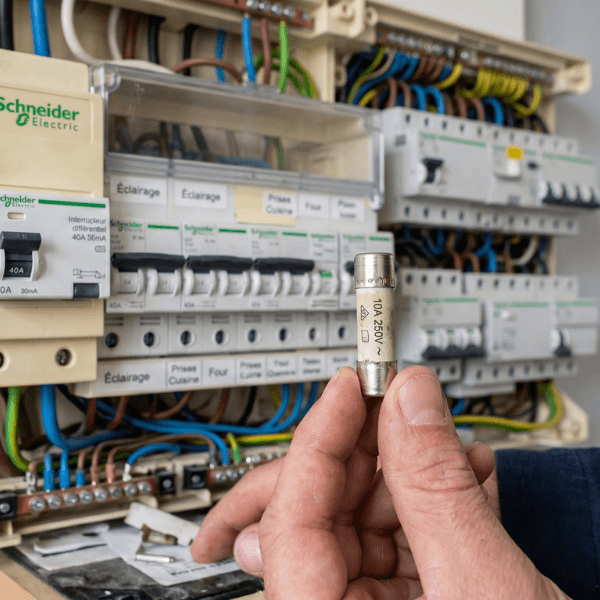

Si votre test confirme un fusible tableau électrique hors d’usage, remplacez le fusible par un modèle rigoureusement identique. Ne surcalibrez jamais une protection (ne remplacez pas un 10A par un 16A), sous peine de risquer un incendie du circuit électrique.

Cependant, gardez bien à l’esprit qu’un fusible ne meurt jamais par hasard. C’est un organe de sécurité. S’il a sauté, c’est qu’un problème subsiste sur la ligne : un court-circuit sur une prise, ou une surcharge due à un appareil défectueux. Remplacer la pièce sans chercher la cause provoquera inévitablement un nouveau circuit fusible grillé.

Débranchez les derniers appareils branchés avant la panne et inspectez vos câbles. Si le problème persiste ou si vous observez des étincelles, ne prenez aucun risque avec votre sécurité.
