Symbole du fusible : signification et repères

Un fusible est un dispositif de protection électrique qui ouvre un circuit lorsque le courant dépasse une valeur donnée. Sur un schéma, son symbole sert à repérer rapidement la partie protégée, à comprendre le type de protection attendu et à préparer un remplacement en sécurité. Pour éviter les erreurs, il faut aussi savoir lire les marquages associés (calibre, tension, temporisation).

À quoi correspond le symbole du fusible sur un schéma électrique ?

Le symbole du fusible représente un élément qui se met hors service par fusion lorsque l’intensité dépasse sa valeur nominale. Il indique la présence d’une protection, généralement placée en série dans le circuit, afin de couper l’alimentation avant qu’un câble, un appareil ou une carte électronique ne surchauffe.

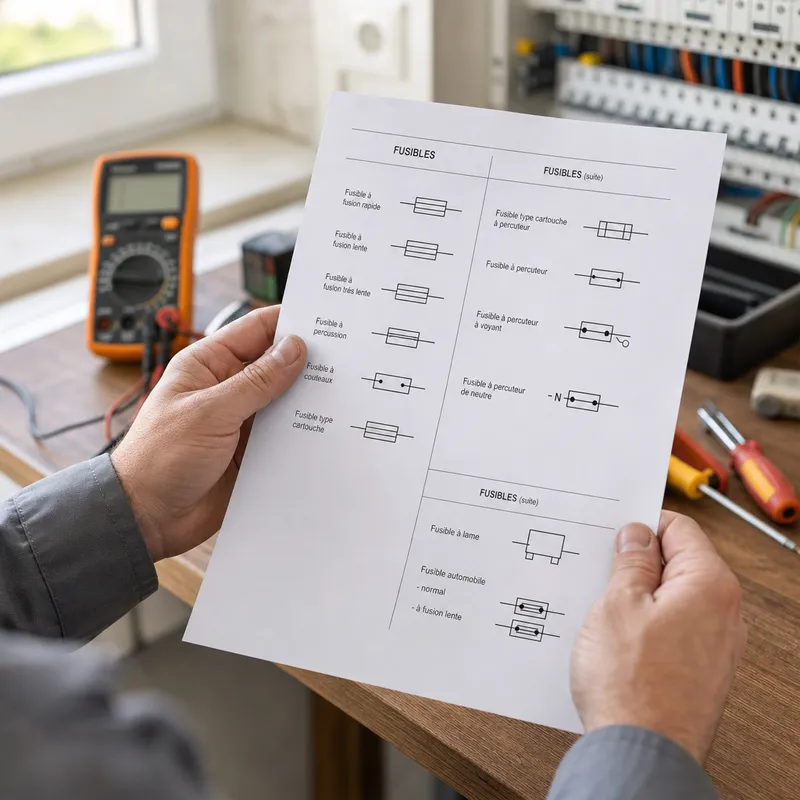

Quelles variantes de symbole peut-on rencontrer ?

Selon les normes de dessin, les logiciels et les habitudes de schématisation, plusieurs représentations existent. Le principe reste le même : signaler un organe qui « s’ouvre » en cas de surintensité.

• Fusible (symbole simple) : une ligne interrompue par un petit élément (souvent un rectangle).
• Fusible (variante “ligne brisée”) : une ligne avec un segment en zigzag ou un décroché.
• Fusible avec porte-fusible : le symbole du fusible complété par un repère de support, indiquant un élément amovible.

Voici des exemples en SVG (adaptés à une documentation interne ou à un support de repérage) :

<!-- Symbole simple : fusible en série -->
<svg xmlns="http://www.w3.org/2000/svg" width="260" height="70">
  <line x1="10" y1="35" x2="90" y2="35" stroke="black" stroke-width="3"/>
  <rect x="90" y="25" width="80" height="20" fill="white" stroke="black" stroke-width="3"/>
  <line x1="170" y1="35" x2="250" y2="35" stroke="black" stroke-width="3"/>
</svg>

Légende : Fusible (représentation standard simplifiée).

<!-- Variante : ligne brisée (représentation alternative) -->
<svg xmlns="http://www.w3.org/2000/svg" width="260" height="70">
  <line x1="10" y1="35" x2="90" y2="35" stroke="black" stroke-width="3"/>
  <polyline points="90,35 110,25 130,45 150,25 170,35" fill="none" stroke="black" stroke-width="3"/>
  <line x1="170" y1="35" x2="250" y2="35" stroke="black" stroke-width="3"/>
</svg>

Légende : Fusible (variante graphique selon certains plans).

<!-- Fusible avec indication de porte-fusible (support) -->
<svg xmlns="http://www.w3.org/2000/svg" width="260" height="90">
  <line x1="10" y1="45" x2="70" y2="45" stroke="black" stroke-width="3"/>
  <rect x="70" y="35" width="80" height="20" fill="white" stroke="black" stroke-width="3"/>
  <line x1="150" y1="45" x2="250" y2="45" stroke="black" stroke-width="3"/>
  <rect x="60" y="25" width="100" height="40" fill="none" stroke="black" stroke-width="2" stroke-dasharray="6 4"/>
</svg>

Légende : Fusible monté dans un porte-fusible (cadre pointillé = support).

Informations:

Vous retrouvez ces représentations sur des schémas domestiques, des notices d’appareils, des cartes électroniques, mais aussi sur des plans de circuits automobiles et sur l’étiquetage de boîtiers.

Comment lire un symbole de fusible sur un schéma ?

Un symbole seul ne suffit pas : pour la sécurité, il faut aussi connaître le calibre, la tension et le type (rapide/temporisé). Sur un plan, le fusible est généralement identifié par un repère (par exemple F1, F2) et accompagné d’informations utiles au dépannage.

Quels marquages vérifier autour du repère (F1, F2…) ?

Pour interpréter correctement un schéma, vérifiez systématiquement les indications placées près du symbole :

• Intensité nominale en ampères (exemples : 10 A, 16 A, 30 A).
• Tension nominale en volts (exemples : 250 V, 500 V, ou 32 V en automobile).
• Caractéristique : rapide (F) ou temporisé (T), selon l’application (moteur, alimentation, éclairage, etc.).
• Type d’utilisation (selon les gammes) : par exemple gG/gL ou aM.
• Emplacement dans le circuit : en amont d’un appareil, d’un sous-ensemble, sur une branche dédiée, etc.
• Support : porte-fusible, tiroir, cartouche, référence fabricant ou référence de boîtier.

Un fusible « grillé » peut aussi être signalé par une annotation (par exemple « HS » ou « Open ») ou par une coupure explicitement dessinée. Dans tous les cas, seule une mesure (continuité/tension) permet de confirmer l’état réel du fusible.

Bon à savoir:

Un fusible protège principalement contre les surintensités. Il ne remplace pas un dispositif différentiel, destiné à la protection des personnes.

Quels sont les principaux types de fusibles (et comment les repérer) ?

Les symboles restent globalement proches, mais le type de fusible conditionne l’usage, la capacité de coupure et le comportement lors des appels de courant. Les normes tendent à harmoniser les représentations, mais des conventions peuvent varier selon les bibliothèques de symboles utilisées.

Comment reconnaître un fusible automobile sur un schéma ?

Dans un véhicule, on rencontre surtout des fusibles à lame (mini, standard, maxi), regroupés dans un boîtier et attribués à des circuits précis (éclairage, essuie-glaces, accessoires, dégivrage…).

• Sur schéma, la représentation est souvent générique, avec la valeur en A indiquée à côté.
• La tension de service est généralement 12 V ou 24 V, avec des fusibles fréquemment marqués 32 V.

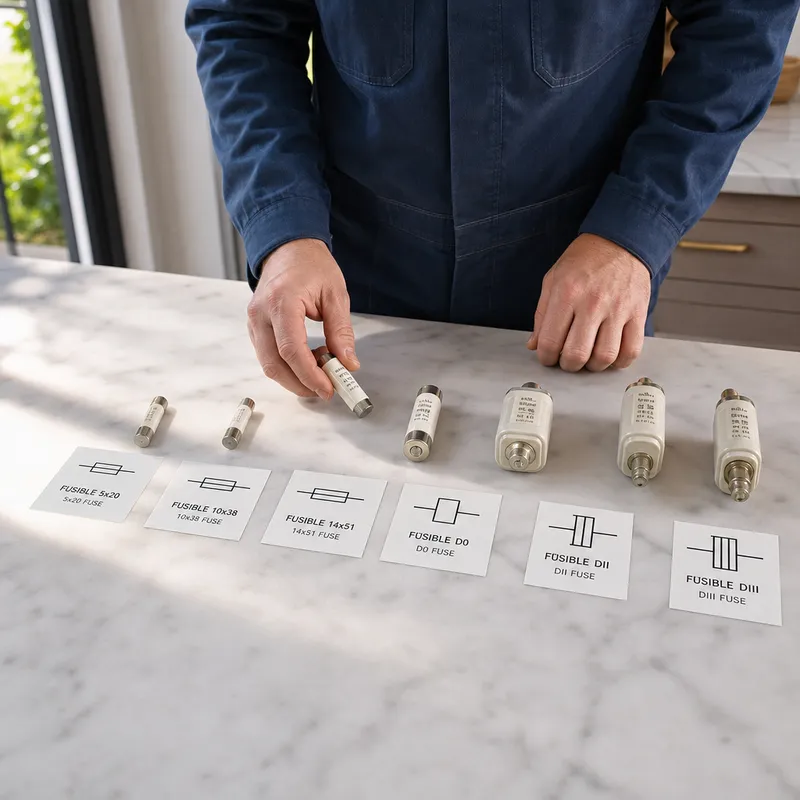

Quels fusibles trouve-t-on en habitation et en industrie ?

En installation domestique et industrielle, les formats suivants sont courants :

• Cartouche cylindrique : utilisée avec un porte-fusible adapté (dimensions et type normalisés selon la gamme).
• Fusible gG / gL : protection « générale » des câbles et des lignes contre surcharge et court-circuit.
• Fusible aM : protection des moteurs (court-circuit), généralement associée à une protection thermique contre les surcharges.
• Réarmable (PTC) : surtout en électronique, il limite le courant et redevient conducteur après refroidissement (il ne se remplace pas comme une cartouche classique).

Attention:

Ne remplacez jamais par un calibre plus élevé « pour éviter les coupures ». Vous supprimez la protection prévue et augmentez le risque d’échauffement, de dégradation du matériel et d’incendie.

Pourquoi un fusible saute et que faire concrètement ?

Un fusible qui fond signale presque toujours une surintensité (surcharge) ou un court-circuit. Le remplacer sans chercher la cause expose à une nouvelle coupure immédiate, voire à une dégradation plus importante en aval.

Comment tester un fusible au multimètre ?

Selon le format, un élément défectueux peut se repérer par un filament coupé (sur certains modèles transparents), une zone noircie, ou une absence d’alimentation sur une partie du circuit. Le contrôle le plus fiable reste la mesure.

Pour tester avec un multimètre, procédez étape par étape :

1. Coupez l’alimentation au plus près de la source et vérifiez l’absence de tension avant toute manipulation.
2. Retirez le fusible de son support si possible, afin d’éviter les retours par d’autres branches du circuit et les mesures trompeuses.
3. Réglez le multimètre en mode continuité (ou en ohmmètre).
4. Placez les pointes de touche sur les deux extrémités : un fusible en bon état présente une continuité (résistance très faible), alors qu’un fusible grillé affiche une coupure (pas de continuité).

Bonus:

Si le fusible saute immédiatement après remplacement, le défaut se situe généralement en aval (court-circuit, moteur bloqué, alimentation défectueuse). Il faut identifier la cause avant toute nouvelle remise sous tension.

Comment remplacer un fusible en sécurité (sans se tromper) ?

Un remplacement sûr repose sur la correspondance stricte des caractéristiques. Le calibre, la tension et la temporisation déterminent à la fois le niveau de protection et la réaction aux pointes de courant.

1. Coupez l’alimentation et sécurisez la zone de travail (pas de manipulation sous tension).
2. Identifiez le fusible à remplacer grâce au repère (F1, F2…) et à son emplacement (boîtier, porte-fusible, carte, tableau).
3. Relevez les caractéristiques : calibre (A), tension (V), et type (rapide/temporisé, gG/gL, aM…).
4. Remplacez par un modèle strictement équivalent : même calibre, même format, et une tension nominale au moins égale.
5. Avant de remettre sous tension, contrôlez si possible l’absence de défaut évident (fil abîmé, trace de chauffe, appareil défectueux) et surveillez la remise en service.

À titre indicatif, voici quelques fourchettes de prix de matériel (selon marques, formats et quantités) :

Matériel	À quoi ça sert	Prix indicatif (matériel)
Assortiment de fusibles automobiles (mini/standard/maxi)	Remplacer un fusible de boîtier dans un véhicule	5 € à 20 €
Fusibles cartouche / cylindriques (selon gamme)	Remplacer une cartouche en porte-fusible	2 € à 15 € (à l’unité)
Porte-fusible (selon modèle et calibre)	Support adapté pour cartouche/lame	5 € à 30 €

Pour une estimation précise adaptée à votre situation, demandez un devis gratuit.

Quelles normes encadrent les symboles et la protection par fusible ?

Les normes encadrent à la fois la représentation des symboles et les règles de sécurité des installations. Pour les plans, la référence la plus courante est IEC 60617 (bibliothèque de symboles électriques). Pour le logement, la NF C 15-100 définit les exigences d’installation, de protection et de repérage au tableau.

Certaines bases documentaires d’organismes de normalisation et des éditeurs de CAO électrique proposent également des bibliothèques de symboles et des formats vectoriels (dont le SVG) adaptés aux documents techniques.

En résumé:

Le symbole de fusible indique une protection contre les surintensités. La lecture correcte repose sur le calibre (A), la tension, le type (rapide ou temporisé) et l’emplacement dans le circuit. Le remplacement à l’identique reste la règle de sécurité.
