Qu’est-ce qu’un fusible thermique ?

Le fusible thermique est souvent la cause du problème lorsqu’un petit appareil électroménager s'arrête net. Il est différent du fusible électrique classique qui servait de disjoncteur sur les anciennes installations. Pour comprendre la distinction, découvrez quelle est la différence entre disjoncteur et fusible.

Dans cet article, on fait le tour du sujet. Vous y trouverez la définition du fusible thermique, son fonctionnement, les types de thermofusibles et un tuto pour tester et remplacer le vôtre.

Définition et rôle du fusible thermique

Le fusible thermique, aussi appelé thermofusible, a pour rôle principal de protéger un appareil contre la surchauffe. Lorsque la chaleur du circuit augmente, il coupe le courant pour éviter que cet échauffement anormal ne dégénère.

Attention:

Le fusible thermique n’est pas à confondre avec le fusible de surintensité. Ce dernier fond lorsque le courant dépasse une intensité donnée. Il est utilisé sur les circuits des anciennes installations électriques et dans les autos. Le fusible thermique, lui, réagit uniquement à la température.

On retrouve une protection thermique dans une grande variété d'équipements électriques et électroniques :

• Cafetières, bouilloires et machines à café ;
• Sèche-cheveux et fers à lisser ;
• Fours, micro-ondes et grille-pain ;
• Sèche-linge et lave-linge ;
• Cuiseurs à riz, friteuses et appareils de cuisson ;
• Radiateurs et appareils de chauffage électrique ;
• Transformateurs, alimentations et matériel informatique ;
• Batteries rechargeables d'appareils portables.

Les grandes marques d'électroménager équipent systématiquement leurs appareils chauffants d'un thermofusible.

Comment fonctionne un fusible thermique ?

Le principe est très simple. Lors du fonctionnement normal, le courant traverse le fusible librement. Dès que la température autour du composant grimpe de façon anormale, le mécanisme interne se rompt. Le fusible fond et coupe le courant de manière définitive.

Important:

un fusible thermique est un composant à usage unique. La plupart des modèles ne se réinitialisent pas une fois déclenchés. Ils se remplacent.

Quels sont les différents types de fusibles thermiques et leurs applications ?

Les fusibles thermiques à élément métallique

C'est le type le plus simple. À l'intérieur, un petit élément métallique est calibré pour fondre à une température précise. Dès que la température de coupure est atteinte, l'élément fond et ouvre définitivement le circuit. On le retrouve dans certains appareils du quotidien : cafetières, sèche-cheveux, etc.

Les fusibles thermiques axiaux à coupure organique

C'est le modèle le plus répandu dans le petit électroménager. Il est de forme cylindrique avec une sortie de fil à chaque extrémité. Il utilise un granule organique qui fond lorsque la température de coupure est atteinte. La fonte du granule libère un ressort, ce qui ouvre le circuit.

Les fusibles thermiques à réarmement manuel

Certains dispositifs de protection thermique sont équipés d'un bouton-poussoir de réarmement. Après déclenchement, il suffit d'appuyer sur le bouton pour rétablir le circuit. Il n’est pas nécessaire de remplacer le composant. Ce type de thermofusible est fréquent sur les appareils de chauffage.

Les fusibles thermiques à réarmement automatique

Aussi appelés disjoncteurs thermiques, ces modèles se coupent quand la température dépasse le seuil, puis se réarment automatiquement une fois que la température redescend. Ils reposent souvent sur deux métaux qui se déforment sous la chaleur.

Comment identifier les caractéristiques techniques gravées sur le composant ?

Certaines caractéristiques inscrites sur le fusible thermique ou sur son boîtier permettent de l’identifier. Avant de remplacer un thermofusible, relevez ces indications :

• la température de coupure (Tf), en degrés Celsius : entre 70 et 270°C ;
• le courant nominal : 10 A, 15 A… ;
• la tension nominale : souvent 250 V en courant alternatif ;
• la référence du modèle ;
• la marque du fabricant.

Exemple de marquage : TF172C / 10A 250V. Cela indique une température de coupure de 172 °C, un courant de 10 A et une tension de 250 V.

Tuto : comment tester et remplacer un fusible thermique ?

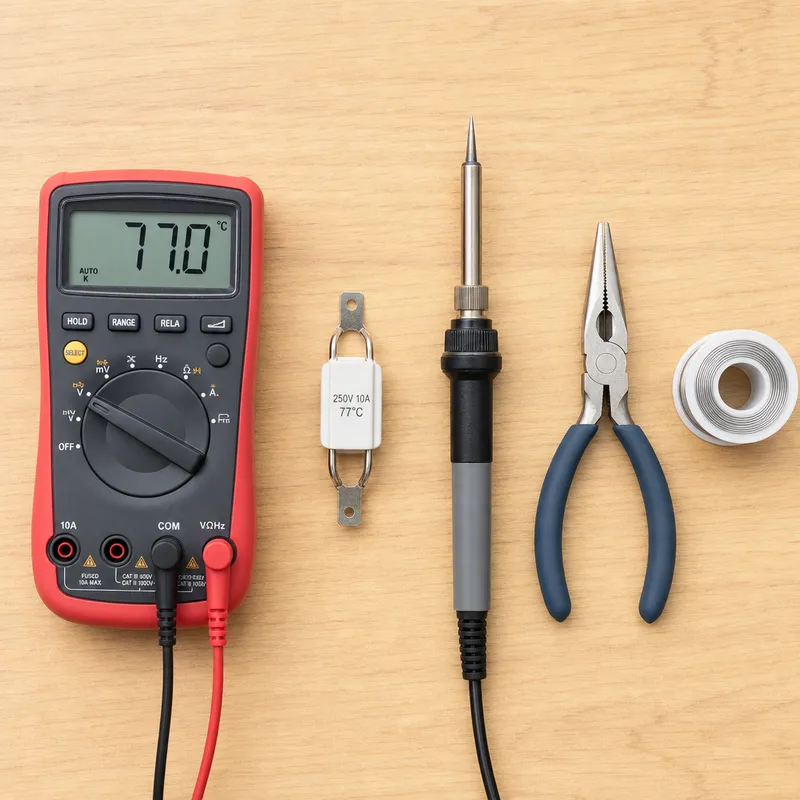

Le matériel nécessaire

Pour diagnostiquer et remplacer un fusible thermique, prévoyez :

• un multimètre ;
• un tournevis afin d’ouvrir l'appareil ;
• une pince à sertir et des cosses, ou un fer à souder de faible puissance ;
• le fusible thermique de remplacement.

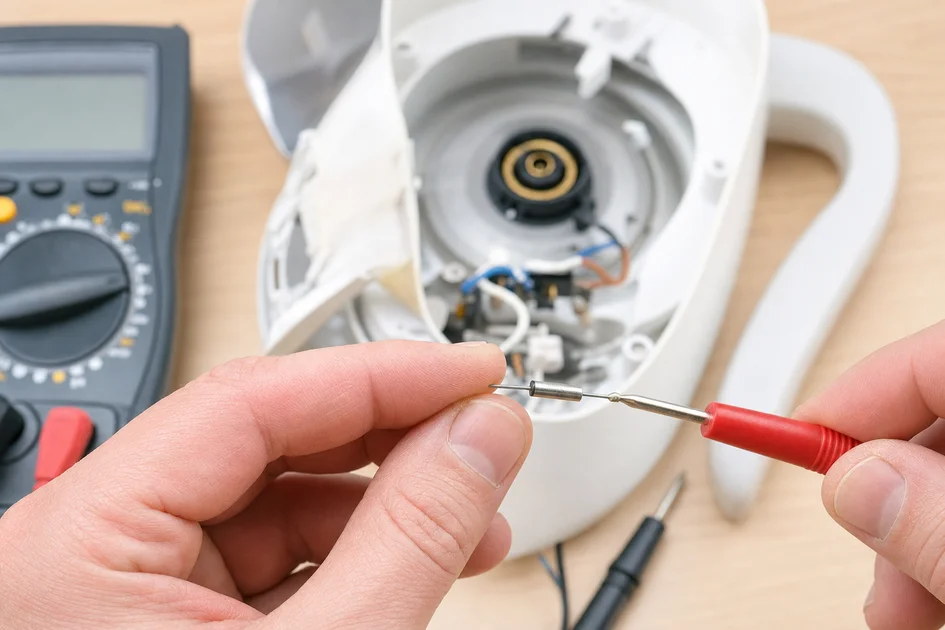

Diagnostiquer si le fusible est grillé

Voici la marche à suivre, étape par étape :

1. Débranchez l'appareil du secteur ;

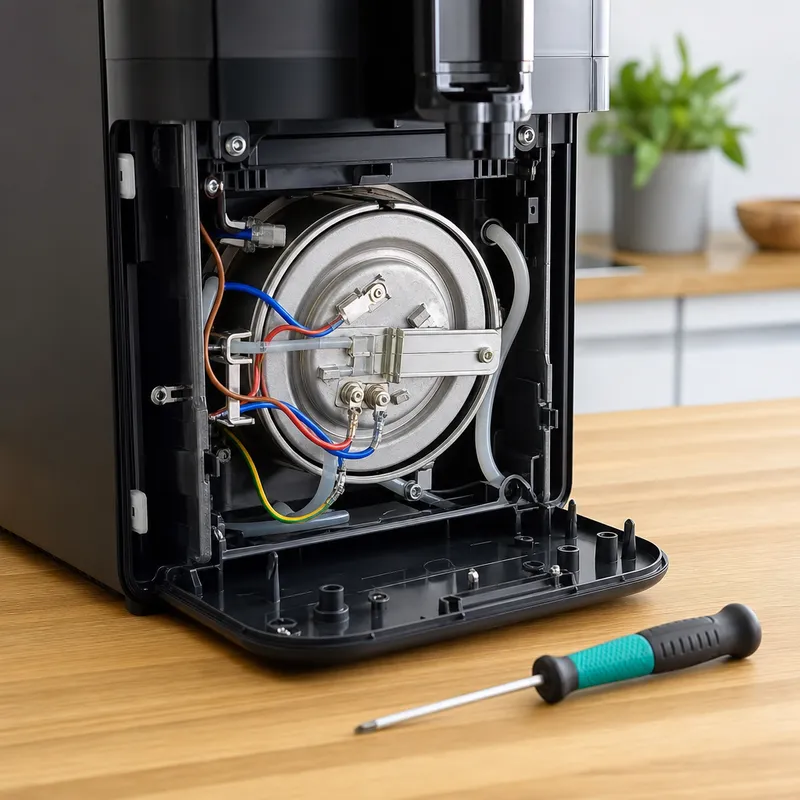

2. Ouvrez l'appareil et localisez le fusible thermique ;
3. Réglez le multimètre en mode continuité ;
4. Placez une pointe de test sur chaque extrémité du fusible.

Si le multimètre bipe ou affiche une valeur proche de 0 ohm, le fusible est bon. S'il n'affiche rien ou « OL », le fusible est grillé. Il doit être remplacé.

Choisir le bon modèle de remplacement

Un fusible thermique doit être remplacé par un modèle identique avec une température de maintien adaptée. Une fois que vous vous êtes procuré le bon thermofusible de remplacement, voici comment vous y prendre :

1. Vérifiez que l'appareil est toujours débranché du secteur ;
2. Retirez l'ancien fusible en le dessoudant ou en coupant ses connexions selon le montage d'origine ;
3. Mettez en place le nouveau fusible en respectant son sens ;
4. Réalisez la connexion par sertissage pour éviter de chauffer le composant ;
5. Vérifiez la solidité des connexions et qu'aucun fil dénudé n'est apparent ;
6. Refermez l'appareil, rebranchez-le et testez son fonctionnement.

FAQ sur les fusibles thermiques

Pourquoi un fusible thermique grille-t-il à répétition sur un même appareil ?

Si un fusible thermique neuf grille de nouveau peu après son remplacement, c'est que le vrai coupable est ailleurs. Les causes les plus fréquentes sont : un thermostat défaillant, une résistance qui surchauffe, un ventilateur ou une turbine bloqués et une mauvaise circulation de l'air à cause de poussières accumulées.

Peut-on souder à l'étain un nouveau fusible thermique sans l'endommager ?

Oui, mais avec précaution. Le corps du fusible est sensible à la chaleur. Si possible, privilégiez le sertissage. Si vous devez souder, utilisez un fer de faible puissance (30 à 40 W maximum). Agissez rapidement et placez une pince crocodile entre le point de soudure et le corps du fusible.

Où acheter un fusible thermique de rechange conforme aux normes de sécurité ?

Vous trouverez des fusibles thermiques chez les distributeurs de composants électroniques et de pièces détachées électroménager : RS, JPC France, Eurolec et de nombreuses boutiques spécialisées en ligne. Ils sont souvent vendus à l'unité ou en lot de plusieurs pièces, parfois en livraison gratuite. Vérifiez bien la compatibilité avec votre appareil avant de commander. Pour mieux comprendre les différents types, voir aussi comment choisir et remplacer un fusible AM.

En résumé

Le fusible thermique est un petit composant de sécurité qui assure la protection contre la surchauffe de vos appareils électriques. Il coupe le circuit dès que la température critique est atteinte. C’est un élément à usage unique pour la plupart des modèles.

Tester et changer un thermofusible sur un petit électroménager reste accessible si vous êtes un bricoleur prudent. Cependant, si la panne touche un appareil plus complexe ou que la cause de la surchauffe reste mystérieuse, faites appel à un professionnel.
