Guide disjoncteur : rôle, fonctionnement, types

portrait auteur article
nicolas, Le 5 mai 2021 5 minutes

Le disjoncteur est l’un des éléments principaux d’un tableau électrique. Il joue un rôle primordial dans la protection de l’installation électrique et de ses utilisateurs. C’est un système capable d’interrompre automatiquement un courant électrique en cas d’anomalie. Vous êtes en train de réaliser l’installation électrique de votre logement ? Vous envisagez la rénovation de votre tableau ? Voici tout ce que vous devez savoir sur l’un de ces composants essentiels : le disjoncteur.

Le rôle du disjoncteur

Le disjoncteur est considéré comme un organe de protection des circuits électriques. Il protège principalement les récepteurs du courant : luminaires, interrupteurs, prises, etc.

La protection offerte par le disjoncteur concerne 2 types de risques :
• Les risques de surcharge : lorsqu’un récepteur consomme trop d’électricité, le disjoncteur coupe son alimentation en courant. En effet, la surconsommation du récepteur est souvent le signe d’un dysfonctionnement, d’une surchauffe ou d’une sur-utilisation du réseau.
• Les risques de court-circuit : un court-circuit est un contact direct entre la phase et le neutre (les deux bornes d’un circuit électrique). Ce type d’anomalie peut causer des incendies ou la destruction des appareils électriques.

Appeler Depanneo

Besoin d'un électricien ?

Electricien expert : 09 80 80 10 91

Comment fonctionne un disjoncteur ?

Le disjoncteur est donc l’élément de protection principal d’une installation électrique. Il fonctionne à la manière d’un interrupteur, en coupant automatiquement le courant en cas d’anomalie. Mais comment détecte-t-il les défauts d’un circuit ?

Le fonctionnement d’un disjoncteur est en fait la combinaison de 2 méthodes de détection des problèmes :
Magnétique : La détection magnétique sert à identifier un court-circuit. Le disjoncteur est équipé d’un dispositif produisant un champ magnétique. Cette bobine détecte la moindre variation du courant électrique qui passe par le matériel électrique. Lorsqu’une augmentation est détectée, le disjoncteur ouvre mécaniquement les pôles de connexion du circuit électrique. La manette se baisse. Le courant est coupé.
Thermique : La détection thermique est directement liée au phénomène de surcharge. Lorsqu’une augmentation de la température du circuit électrique est détectée, la partie impactée est isolée. Le circuit électrique est coupé pour faire redescendre la température.

Lorsqu’un disjoncteur se coupe dans un circuit électrique, c’est le signe qu’un défaut est apparu. Il peut s’agir d’une fuite de courant, d’une surcharge ou de l’anomalie d’un des récepteurs. Il n’est donc pas prudent de relever directement la manette du disjoncteur. Mieux vaut faire intervenir un électricien professionnel expérimenté pour venir analyser l’origine du problème.

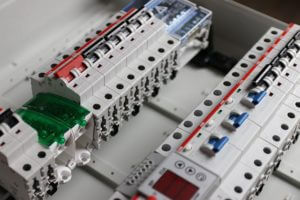

disjoncteur tableau électrique

Les types de disjoncteurs

Dans une installation électrique aux normes, on retrouve principalement 3 types de disjoncteurs :

Le disjoncteur général

Le disjoncteur général protège l’installation électrique. Néanmoins, il est souvent destiné à l’arrêt manuel de toute l’installation en cas de problème. En effet, il ne suffit pas à garantir la protection de l’installation électrique et de ses utilisateurs.

Le disjoncteur général n’est pas capable de détecter une anomalie sur l’un des circuits électriques. Il est réglé selon la puissance du réseau électrique. Cette puissance est déterminée par l’abonnement de l’utilisateur. Lorsque la puissance utilisée sur le réseau électrique est supérieure à la puissance souscrite, le disjoncteur coupe l’alimentation générale.

Les coupures générales de courants sont toujours reliées à un dépassement de la puissance souscrite. Elles ont lieu quand un grand nombre d’appareils électriques utilisent l’énergie du réseau au même moment.

Le disjoncteur divisionnaire

Le disjoncteur divisionnaire est celui qui protège l’un des circuits électriques de l’installation. S’il n’y a qu’un disjoncteur général sur un tableau électrique, il y a toujours de multiples disjoncteurs divisionnaires.

Un disjoncteur divisionnaire peut servir à protéger :
• un réseau de prises électriques
• les luminaires d’une pièce
• un réseau de chauffage
• une seule prise de haute puissance

Au moment où une anomalie est détectée sur l’un des circuits électriques du réseau, le disjoncteur divisionnaire coupe l’alimentation du circuit. En vous rendant jusqu’au tableau électrique, vous pouvez alors connaître le circuit en cause. La manette du disjoncteur peut être rétablie lorsque l’anomalie a été réparée.

Le disjoncteur différentiel

Un disjoncteur différentiel est un disjoncteur à haute sensibilité. Il est, comme les autres, capable de détecter une surcharge ou un court-circuit. Néanmoins, il peut aussi détecter une différence d’intensité entre la phase et le neutre.

Une différence d’intensité entre la phase et le neutre peut survenir sur un réseau en cas de fuite de courant. Une fuite de courant est la perte d’une partie de l’énergie électrique vers la terre. Elle se déclenche si :
• les fils de l’installation sont en mauvais état.
• une personne est en train de s’électriser.
• le milieu dans lequel évolue les conducteurs est trop humide.
• certains éléments de l’installation électrique sont obsolètes.

En faisant installer des disjoncteurs différentiels, il est donc possible de détecter facilement les fuites de courant. Ces éléments servent aussi à protéger les utilisateurs d’un réseau de façon plus efficace. Pour une installation électrique domestique, la sensibilité minimale exigée d’un disjoncteur différentiel est de 30 mA.

disjoncteur risque sécurité

Tarif d’un disjoncteur

Type de disjoncteur

Prix unitaire moyen

Prix moyen main d’œuvre

Total

Divisionnaire

15 €

100 €

115 €

Différentiel

30 €

100 €

130 €

Général

60 €

100 €

160 €
