Comment choisir et installer un sectionneur porte fusible ?

Un sectionneur porte‑fusible réunit deux fonctions dans un même appareil : l’isolement d’un circuit par une coupure visible et l’accueil de cartouches assurant la protection contre les surintensités. On le trouve dans un tableau modulaire, un coffret de distribution ou une armoire industrielle, par exemple pour sécuriser l’alimentation d’un moteur, d’un variateur ou d’un sous‑ensemble de commande.

En résumé:

Un sectionneur porte‑fusible sert à isoler un circuit pour intervenir en sécurité, tout en assurant une protection contre les surintensités grâce à des cartouches adaptées.

Qu’est‑ce qu’un sectionneur porte‑fusible ?

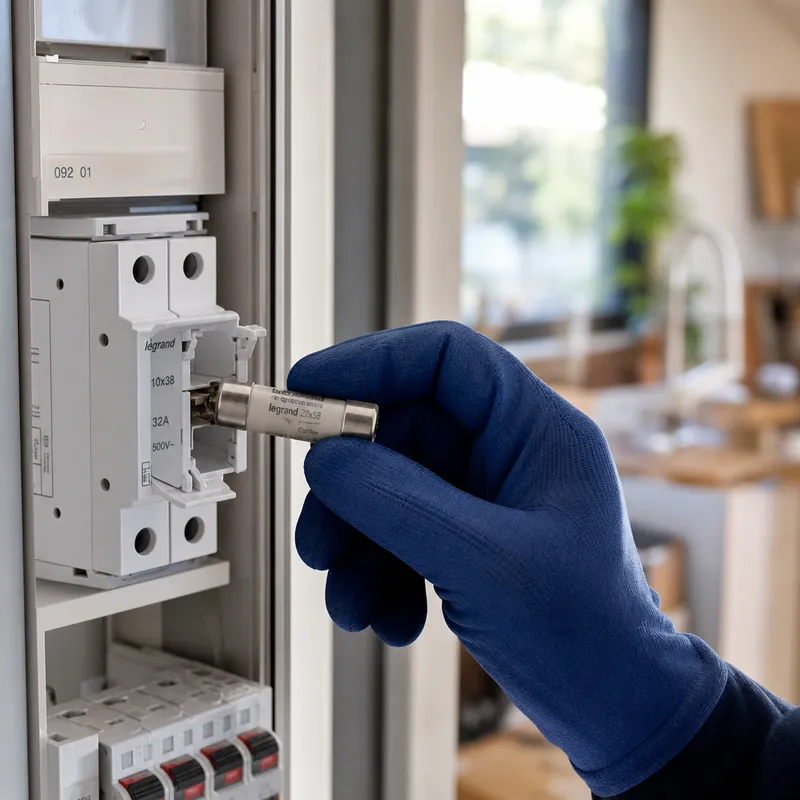

Un sectionneur porte‑fusible est un interrupteur‑sectionneur équipé d’un support pour cartouches. Il permet d’ouvrir ou de fermer le circuit afin de couper l’alimentation, puis de remplacer une cartouche si elle a fondu. Il se distingue :

• du disjoncteur, qui déclenche automatiquement en cas de défaut selon sa courbe de déclenchement ;
• de l’interrupteur simple, qui assure la manœuvre mais ne protège pas le circuit.

Symbole et repères

Sur un schéma, l’appareil est représenté par un symbole de sectionnement associé au symbole du fusible inséré en série. Sur l’appareil, vous retrouvez généralement :

• In : courant assigné de l’appareil (capacité du support et du mécanisme) ;
• Ue : tension assignée ;
• le nombre de pôles (1P, 1P+N, 2P, 3P, 4P) ;
• le format de cartouche compatible (selon les modèles).

Le repérage des bornes indique l’arrivée (amont) et le départ (aval). Sur un modèle multipolaire, un repère neutre peut être présent si le neutre est sectionné.

Informations:

Un sectionneur ne déclenche pas sur surcharge comme un disjoncteur. Il assure la coupure et l’isolement, tandis que la protection est assurée par les cartouches installées dans le porte‑cartouche. Découvrez aussi à quoi sert un fusible GG dans votre installation électrique.

Rôle dans l’installation

L’intérêt principal est la mise hors tension d’une partie de l’installation pour travailler en sécurité, à condition de respecter une procédure de consignation (coupure, condamnation, vérification d’absence de tension). Dans une armoire de commande, il est souvent placé en tête d’un départ vers un contacteur, un relais, un variateur ou un moteur. Dans un tableau modulaire, il peut être retenu lorsqu’un pouvoir de coupure élevé est nécessaire ou lorsque l’on souhaite une sélectivité particulière avec des cartouches adaptées.

Fonctionnement et caractéristiques

Le mécanisme réalise une coupure mécanique du circuit, et le support maintient les cartouches dans un ensemble isolant. En cas de surintensité, la cartouche fond et interrompt le circuit, ce qui limite les risques d’échauffement des conducteurs et protège les équipements en aval.

Courant, tension et nombre de pôles

Avant de choisir un modèle, vérifiez les points suivants :

• Tension du réseau : un départ triphasé conduit le plus souvent à un appareillage 3P ou 4P, tandis qu’un départ monophasé utilise généralement 1P+N ou 2P selon le besoin d’isolement.
• Courant assigné (In) : en modulaire, les valeurs courantes se situent souvent entre 16 A et 125 A (selon les gammes) ; en industriel, les calibres peuvent être plus élevés.
• Nombre de pôles : le sectionnement du neutre peut être requis selon l’architecture du circuit, les prescriptions du fabricant et les règles applicables.

Les informations utiles figurant sur la plaque signalétique et la notice comprennent aussi :

• la catégorie d’emploi (selon l’usage, notamment avec moteur ou variateur) ;
• l’indice IP, déterminant en coffret étanche ou en environnement poussiéreux.

Attention:

Ne confondez pas le courant assigné de l’appareil et le calibre de la cartouche. Un support prévu pour 32 A peut recevoir une cartouche inadaptée, laissant passer un courant dangereux pour les conducteurs si le dimensionnement n’est pas cohérent.

Compatibilité des fusibles

Le support accepte des cartouches selon un format précis : cette compatibilité doit être respectée. Les formats courants sont :

• les cartouches cylindriques 10×38 en modulaire ;
• les cartouches NH en industriel, avec un support spécifique.

Le choix dépend aussi de l’objectif : une protection de ligne et une protection de moteur ne se dimensionnent pas de la même manière. Pour éviter les erreurs, contrôlez notamment :

• la cohérence entre le calibre de la cartouche et la section des conducteurs à protéger ;
• l’adaptation à une charge moteur (appel au démarrage, choix de type de cartouche selon l’étude) ;
• le pouvoir de coupure de la cartouche, compatible avec le courant de court‑circuit présumé au point d’installation.

Types et critères de choix

Le bon choix dépend du réseau, de l’encombrement, du format de cartouche et des options de manœuvre. Un modèle modulaire vise les tableaux résidentiels ou tertiaires, alors qu’un modèle industriel est destiné aux armoires et aux départs de puissance.

Unipolaire à tétrapolaire

Le nombre de pôles détermine la manière d’isoler le circuit :

• en monophasé, un appareil bipolaire ou 1P+N est fréquent selon le niveau d’isolement recherché ;
• en triphasé, un modèle tripolaire convient sans neutre ;
• un tétrapolaire coupe les trois phases et le neutre, ce qui facilite certaines opérations de contrôle et de maintenance.

Pour trancher, alignez systématiquement la tension du réseau, le schéma de distribution et la nécessité (ou non) de sectionner le neutre. Parmi les ressources, vous pouvez consulter un guide dédié au tableau électrique divisionnaire.

Modulaire vs industriel

Un modèle modulaire se monte sur rail DIN et s’intègre facilement au tableau (peignes, borniers, relais). Un modèle industriel est plus volumineux, mais il accepte des cartouches plus puissantes et propose souvent davantage d’options (commande en façade, condamnation, contacts auxiliaires). Des fabricants comme Schneider proposent plusieurs gammes adaptées à la distribution, aux départs moteur et aux systèmes de commande.

Pour choisir sans vous tromper, vérifiez :

• l’encombrement disponible dans le tableau ou l’armoire, et la compatibilité avec le rail et les barres ;
• le format de support (10×38, NH, etc.) en fonction des cartouches visées ;
• les options nécessaires (poignée, cadenassage, indicateur de cartouche fondue, capot de protection, contacts auxiliaires) ;
• la cohérence avec le reste de l’équipement (contacteur, commutateur, appareillage existant).

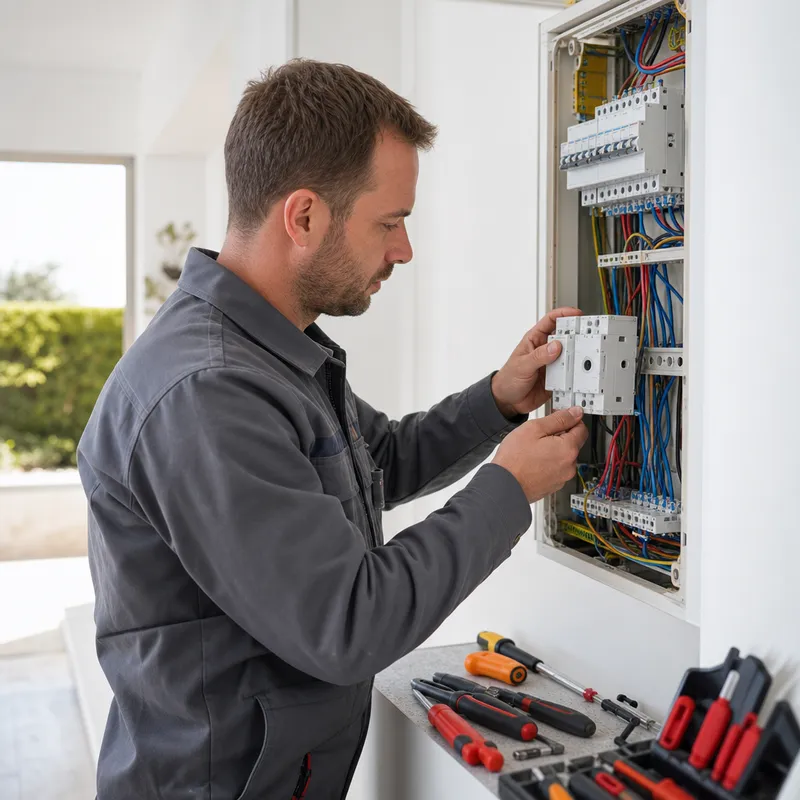

Installation, normes et schémas

L’installation impose une méthode rigoureuse : un serrage insuffisant ou un repérage approximatif peut provoquer échauffements, défauts de continuité ou risques pour les intervenants. En France, la conception et la réalisation des installations basse tension s’appuient notamment sur la NF C 15‑100. Les appareillages de coupure relèvent, selon les cas, de normes produits de type IEC 60947. Pour plus de détails sur la procédure, voir l’installation d’un onduleur au tableau électrique.

Schéma et positionnement dans le tableau

L’appareil se place en série sur le départ à protéger : arrivée amont depuis l’alimentation, sortie aval vers la charge. En triphasé, un ordre de phases incorrect peut perturber un moteur ou un variateur : le repérage doit donc être clair.

Dans une architecture courante :

• une coupure générale existe en amont (si prévue), puis la distribution alimente plusieurs départs ;
• le sectionneur porte‑fusible est installé sur un départ, en amont d’un contacteur ou directement de la charge selon le schéma de commande ;
• le cheminement des conducteurs reste lisible, sans traction ni contrainte mécanique sur les bornes.

Points de sécurité à vérifier

Avant la mise sous tension, suivez une séquence stricte :

1. Coupez l’alimentation générale et empêchez toute remise sous tension involontaire (condamnation/consignation si nécessaire).
2. Vérifiez l’absence de tension avec un appareil adapté.
3. Raccordez des conducteurs de section conforme, puis serrez au couple indiqué par le fabricant.
4. Installez des cartouches du bon type et du bon calibre, puis contrôlez l’état des supports et des contacts.
5. Repérez le départ dans le tableau, effectuez un contrôle fonctionnel, puis surveillez l’échauffement au démarrage.

Bonus:

Sur des conducteurs multibrins, l’utilisation d’embouts adaptés améliore la qualité du serrage et réduit les risques de faux contacts.

Problèmes fréquents et maintenance

Même robuste, l’appareil reste sensible à la qualité des connexions et au vieillissement des contacts. Une vérification périodique limite les interruptions et contribue à la sécurité de l’installation.

Dépannage rapide

Sans démontage inutile, certains signes orientent le diagnostic (toujours hors tension et après vérification d’absence de tension) : cartouche fondue avec indicateur, continuité absente, traces de noircissement, odeur d’échauffement ou déformation du support.

Les causes les plus fréquentes sont :

• surcharge, court‑circuit ou moteur bloqué ayant entraîné la fusion d’une cartouche ;
• serrage insuffisant créant un point chaud ;
• oxydation en milieu humide ou en coffret insuffisamment protégé ;
• erreur de type ou de calibre de cartouche, conduisant à une protection inadaptée.

Quand remplacer le porte‑fusible ?

Un remplacement s’impose lorsque le support présente des traces d’échauffement, des fissures, une perte de maintien de la cartouche, ou un mécanisme de manœuvre dur et incertain. Il est également pertinent si l’installation a évolué (ajout de variateur, modification de départs) ou si l’étude de court‑circuit n’est plus cohérente avec l’appareillage en place.

Bon à savoir:

Une cartouche qui fond à répétition indique rarement un simple défaut de matériel. La recherche de cause doit porter sur la charge, le câblage, la commande et les conditions d’exploitation.

Prix et où acheter

Le prix varie selon le nombre de pôles, le format de cartouche, l’indice IP, la gamme et les options. Les montants ci‑dessous sont indicatifs pour le matériel seul.

Type de sectionneur porte‑fusible	Usage courant	Prix indicatif du matériel
Modulaire 10×38 (1P+N ou 2P)	Tableau modulaire, petits départs	15 € à 60 €
Modulaire 10×38 (3P ou 4P)	Triphasé, petits moteurs	35 € à 120 €
Industriel à cartouches NH	Armoire, départs de puissance	80 € à 300 €
Options (poignée, cadenassage, repérage, contacts auxiliaires selon modèles)	Sécurité et commande	5 € à 80 €

L’achat se fait généralement chez un distributeur de matériel, un revendeur spécialisé ou via une marketplace professionnelle. Avant de commander, vérifiez la compatibilité exacte des cartouches et des options (poignée, capot, contacts), car certains ensembles imposent des références dédiées. Pour chiffrer une pose ou une remise en conformité, un devis reste préférable : le temps d’intervention dépend du tableau, du câblage existant et des contrôles à réaliser.

Le mot de l’expert

Pour choisir le bon sectionneur porte‑fusible, concentrez‑vous sur trois points : compatibilité des cartouches, nombre de pôles adapté au schéma (monophasé/triphasé, neutre sectionné ou non) et pouvoir de coupure cohérent avec l’installation. Toute intervention doit se faire hors tension, avec consignation et vérification d’absence de tension, car un raccordement mal réalisé peut entraîner un échauffement dangereux. Sur Depanneo, vous pouvez être mis en relation avec un électricien qualifié près de chez vous et demander un devis gratuit pour comparer plusieurs propositions avant travaux.
