Problème de GTL et tableau au Consuel : causes, solutions et dépannageok

Un contrôle du Consuel peut être bloqué par un détail lié à la GTL, au cheminement des câbles ou à l’organisation du tableau électrique. En cas d’écart aux normes ou de risque pour la sécurité, l’avis peut être défavorable et retarder la mise en service de l’électricité dans le logement. Voici quoi vérifier pour comprendre la réserve, corriger l’installation et obtenir la conformité sans multiplier les reprises.

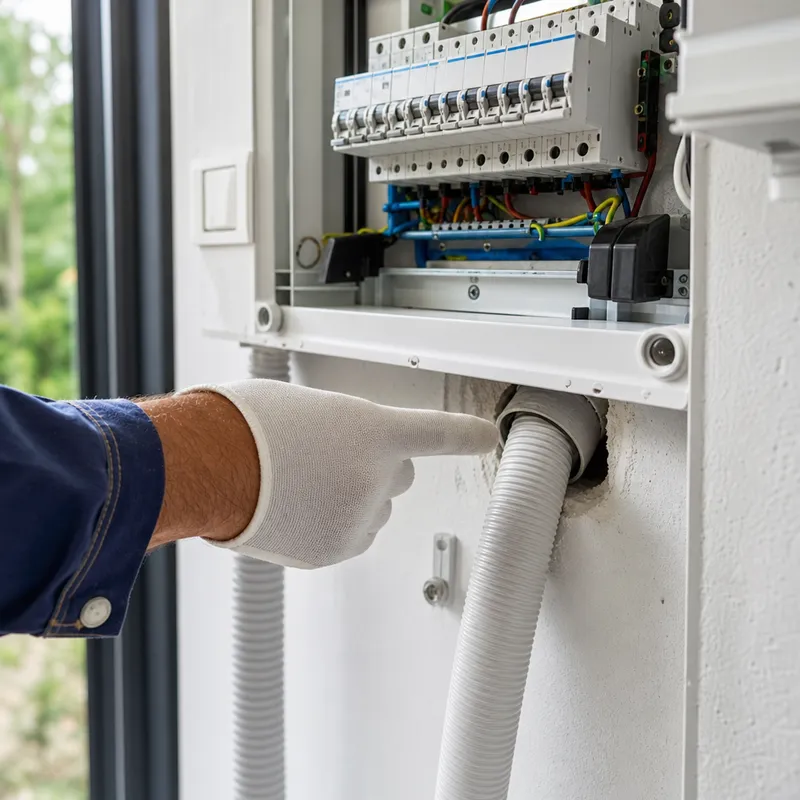

Pourquoi le Consuel bloque-t-il une GTL ou un tableau électrique ?

La GTL (Gaine Technique Logement) regroupe et organise l’arrivée des réseaux et la distribution des circuits. On y trouve généralement le compteur, le disjoncteur de branchement, le coffret de communication et le tableau électrique. Le Consuel vérifie que l’ensemble est conforme à la norme applicable (notamment NF C 15-100) et que la protection des personnes et des équipements est assurée.

En pratique, une réserve « GTL / tableau » est souvent liée à un problème de cheminement (gaines trop serrées, conducteurs visibles, protection mécanique insuffisante), à un manque de volume utile, à une implantation peu accessible, ou à une séparation insuffisante entre courants forts et courants faibles. Ces écarts apparaissent fréquemment en rénovation, lorsqu’une partie du réseau est modernisée sans remise à niveau globale.

Bon à savoir:

La GTL ne sert pas uniquement d’habillage. Elle structure l’installation, facilite la maintenance et contribue à la sécurité en encadrant le passage des gaines et des conducteurs.

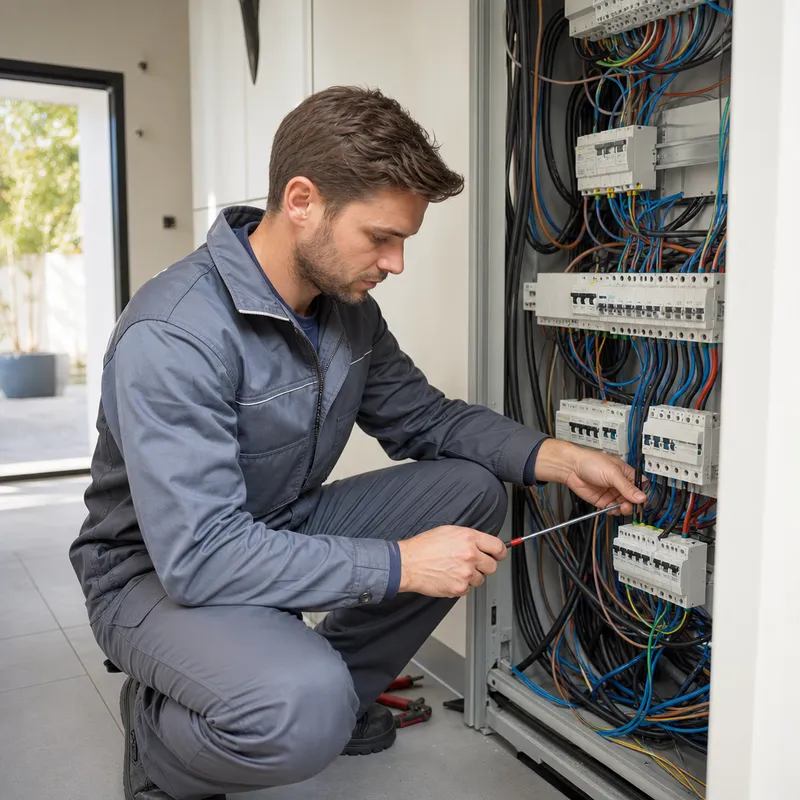

Quelles sont les causes les plus fréquentes d’un problème de gaine GTL au Consuel ?

Un avis défavorable est rarement lié à une seule anomalie. Pour corriger efficacement, commencez par relire la fiche de visite et le libellé exact de la réserve : il oriente vers la zone concernée (implantation, cheminement, séparation des réseaux, protections, repérage).

L’accès, le volume et l’implantation sont-ils conformes ?

Le contrôleur peut émettre une réserve si l’accès n’est pas direct, si la zone est encombrée, ou si l’implantation se situe dans un emplacement inadapté (zone humide, placard trop contraint). Les contraintes de sol ou de plafond (niche étroite, retombée, cloison) peuvent aussi réduire le volume technique disponible.

Informations:

Pour aller plus loin sur l’implantation, consultez notre article sur où placer le tableau électrique pour le Consuel.

Les situations les plus courantes sont :

• Le tableau électrique est installé dans un espace difficile d’accès ou inadapté (placard surchargé, emplacement exposé à l’humidité).
• La gaine technique ne permet pas un cheminement propre, avec des croisements, des frottements ou des contraintes mécaniques.
• Le disjoncteur de branchement et le tableau manquent de volume utile, ce qui complique l’exploitation, l’ajout de modules et la mise en sécurité.
• Les arrivées d’alimentation ou les départs vers les pièces forcent sur les entrées du coffret (rayon de courbure trop serré, manque de maintien).

Le cheminement des gaines et des conducteurs est-il correctement protégé ?

Un motif fréquent de réserve concerne le passage des câbles électriques et l’état des gaines : écrasement, rayons de courbure trop serrés, protection mécanique insuffisante, ou utilisation d’une goulotte inadaptée.

Les défauts typiques incluent :

• Des gaines qui sortent du mur sans maintien, avec des conducteurs visibles ou mal protégés.
• Une GTL remplacée par une goulotte trop étroite, qui ne permet pas un cheminement sécurisé ni une évolution de l’installation.
• Des conducteurs trop nombreux ou trop serrés dans une même gaine, rendant l’identification difficile et augmentant le risque d’échauffement.

Attention:

Une gaine surchargée, écrasée ou endommagée peut être considérée comme un défaut de sécurité. Le passage doit rester protégé mécaniquement et sans contrainte.

La séparation courants forts / courants faibles est-elle respectée ?

Le contrôleur vérifie aussi la logique d’ensemble : séparation des réseaux, lisibilité des départs, cohérence des circuits et des protections. La présence de prises, d’éclairage et d’équipements spécialisés impose une distribution claire.

Un avis défavorable peut être émis si :

• Courants faibles (communication) et courants forts sont mélangés sans séparation suffisante dans la gaine technique.
• Les départs ne sont pas repérables, ou l’organisation du tableau est difficile à lire lors du contrôle.
• Le type de protections (différentiels, disjoncteurs) n’est pas adapté aux usages du logement.

Le tableau et la chaîne de protection sont-ils cohérents ?

Le blocage peut venir d’anomalies sur les dispositifs de protection ou sur le câblage du coffret, même si la GTL est correcte. Le contrôleur s’intéresse à la cohérence de la chaîne de protection (protection différentielle, disjoncteurs, repérage, serrage, continuité logique).

Les points classiquement relevés comprennent :

• La présence et le bon dimensionnement des protections.
• La qualité du câblage interne, le serrage et le repérage.
• La cohérence entre protections et circuits (prises, éclairage, usages spécifiques).

Quelles solutions appliquer selon la réserve Consuel ?

La correction dépend du constat. Certaines non-conformités se règlent par une reprise ciblée, mais d’autres imposent une modification plus structurante de l’installation. Pour en savoir plus, vous pouvez aussi consulter notre guide sur la GTL et le tableau électrique où nous vous délivrons tous nos conseils et astuces.

Comment corriger un problème d’accès ou d’implantation ?

Si la réserve concerne l’accès ou l’encombrement, l’objectif est de rendre la zone exploitable et sûre. Procédez par étapes :

1. Délimitez un volume libre et permanent devant la GTL et le tableau afin d’assurer un accès direct le jour du contrôle et en maintenance.
2. Réaménagez le placard ou la niche (étagères, tringles, stockage) pour libérer un volume technique suffisant et éviter tout appui sur les gaines.
3. Si nécessaire, repositionnez le coffret et/ou certains équipements sur un emplacement plus adapté, en conservant une GTL cohérente et continue.
4. Reprenez une hauteur d’implantation hors tolérance lorsque l’ensemble est trop bas ou trop haut, afin d’assurer une manipulation sûre des organes de commande.

Que faire si la GTL est absente, trop petite ou inadaptée ?

Si la gaine est absente, trop petite ou inappropriée, la solution la plus fiable consiste à poser une gaine GTL conforme, avec un cheminement propre. En rénovation, cela implique souvent de reprendre la descente et la remontée des réseaux et d’anticiper les évolutions futures (ajout de circuits, remplacement d’équipements).

Concrètement, la reprise s’organise généralement ainsi :

1. Vérifiez que la GTL est dimensionnée pour accueillir les arrivées et départs actuels, avec une marge pour les extensions.
2. Remplacez une goulotte trop étroite par un système offrant une protection mécanique et un volume suffisants.
3. Reprenez les passages qui créent des angles trop serrés, des écrasements ou des frottements sur des arêtes, puis fixez les gaines pour éviter les tractions.

Bonus:

Prévoyez une réserve de place dans la GTL pour les évolutions (circuits supplémentaires, nouveaux équipements). Vous limitez les reprises et facilitez la maintenance.

Comment réorganiser les circuits et séparer les réseaux ?

Si le point bloquant concerne l’organisation, la priorité est la lisibilité et la séparation. Dans la plupart des cas, les corrections efficaces sont les suivantes :

1. Créez des cheminements distincts pour les gaines de communication et celles de puissance, en évitant les mélanges et les croisements inutiles.
2. Réorganisez les départs au tableau pour obtenir une logique claire (par zones ou par usages), puis stabilisez le repérage (étiquettes lisibles et durables).
3. Adaptez les protections aux usages (prises, éclairage, circuits dédiés) et vérifiez la cohérence d’ensemble avec l’installation existante.

Comment corriger un défaut de tableau électrique ou de protections ?

Si le tableau électrique présente des défauts, la correction peut aller d’un resserrage et d’un repérage à un remplacement partiel du coffret. Les actions courantes sont :

1. Contrôlez le repérage et la correspondance entre chaque disjoncteur et le circuit protégé, puis corrigez les erreurs d’affectation.
2. Ajoutez ou remplacez les interrupteurs différentiels et disjoncteurs nécessaires, en fonction des circuits réellement présents.
3. Refaites le câblage interne si besoin (ordre, serrage, peignes/liaisons), afin d’obtenir un coffret propre, lisible et durable.
4. Vérifiez la cohérence avec le disjoncteur de branchement et le compteur, notamment lors d’une rénovation partielle.

Informations:

Le contrôle ne se limite pas à l’apparence. Le contrôleur évalue la logique d’ensemble, la sécurité et la cohérence avec les normes. Une reprise doit donc rester compatible avec toute l’installation.

Combien coûte une remise en conformité GTL/tableau ? (matériel uniquement)

Le coût dépend surtout de ce qu’il faut remplacer (goulotte/GTL, coffret, appareillage modulaire, consommables) et du nombre de circuits à reprendre. Pour rester fiable, les fourchettes ci-dessous concernent uniquement le matériel et l’outillage courant, à titre indicatif.

Équipement / matériel	À quoi ça sert	Prix indicatif TTC
Goulotte / accessoires de cheminement	Protection mécanique et guidage des gaines en apparent	10 à 80 €
Gaine GTL (selon format) + fixations	Structurer la zone technique et sécuriser le passage des réseaux	60 à 250 €
Coffret de tableau (1 à plusieurs rangées)	Accueillir les modules et organiser les circuits	30 à 200 €
Interrupteur différentiel	Protection différentielle des personnes	40 à 150 €
Disjoncteurs modulaires	Protection des circuits (prises, éclairage, spécialisés)	8 à 30 €
Consommables (repérage, serre-câbles, embouts, peignes, etc.)	Finition, sécurité, lisibilité et fiabilité du câblage	10 à 60 €

Pour une estimation précise adaptée à votre situation, demandez un devis gratuit.

Comment éviter une réserve sur la gaine GTL au prochain contrôle ?

Une GTL bien dimensionnée et un tableau lisible évitent la majorité des réserves. L’objectif est d’obtenir une installation compréhensible, évolutive et sûre, y compris en rénovation.

Pour réduire le risque de réserve lors du contrôle, appliquez ces principes :

• Prévoyez un volume suffisant pour le passage des gaines, sans écrasement, avec une protection mécanique adaptée.
• Organisez les circuits au tableau de manière lisible, avec un repérage clair et durable.
• Séparez les réseaux de communication et les circuits de puissance dans la gaine technique.
• Conservez un accès direct au tableau et au disjoncteur, sans obstruction (étagères, objets, aménagements).
• Contrôlez la cohérence globale après travaux, surtout en rénovation, car une anomalie peut en masquer une autre.

En résumé:

Vous limitez les refus si la GTL est dimensionnée, accessible et correctement organisée. Vous sécurisez le logement si les gaines et conducteurs sont protégés, si les circuits sont repérés et si les protections correspondent aux usages.

Le mot de l’expert

Traitez la GTL et le tableau comme un ensemble : un cheminement propre, une séparation claire des réseaux et des protections adaptées évitent la plupart des avis défavorables. Sur Depanneo, vous pouvez être mis en relation avec un électricien qualifié près de chez vous et demander un devis gratuit pour comparer plusieurs propositions, notamment si la mise en service est bloquée ou si une correction rapide est nécessaire.
