Bien placer votre tableau électrique pour le Consuel

La réussite d’un contrôle Consuel ne dépend pas seulement du choix des protections. L’emplacement du tableau électrique, l’organisation de la GTL et le respect des règles de la NF C 15-100 influencent directement la sécurité, l’accessibilité et l’obtention de l’attestation de conformité.

En neuf comme en rénovation, une implantation mal choisie (zone humide, accès difficile, volumes non respectés) peut entraîner un refus et une contre-visite. L’objectif est simple : que le tableau et les organes de coupure restent atteignables, lisibles et manœuvrables à tout moment, sans risque.

Que contrôle le Consuel lors de la visite ?

Le Consuel (Comité national pour la sécurité des usagers de l’électricité) vérifie, lors d’une visite, que l’installation respecte les règles en vigueur avant la mise en service par le gestionnaire de réseau. Vous effectuez une demande via un formulaire, puis vous recevez une attestation si l’ensemble est conforme.

Le contrôle ne se limite pas à l’état du coffret. L’inspecteur vérifie notamment :

• La protection différentielle et la cohérence des calibres.
• La présence et la continuité de la mise à la terre.
• Le repérage des circuits et la lisibilité de l’ensemble.
• L’accessibilité des organes de coupure.
• L’emplacement du tableau électrique, en particulier au regard de l’humidité, des risques de choc et de la facilité d’intervention.

Bon à savoir:

Le Consuel n’installe pas le tableau électrique. Il contrôle l’ouvrage et statue sur la conformité. En cas de refus, vous devez corriger les points relevés, puis programmer une nouvelle visite.

Qu’impose la NF C 15-100 pour l’ETEL, la GTL et l’implantation ?

La NF C 15-100 encadre l’implantation du tableau et impose une organisation qui facilite l’exploitation et la maintenance dans le temps. Le point central est la présence d’une zone dédiée (ETEL) et, dans la plupart des logements, d’une GTL structurée.

À quoi servent l’ETEL et la GTL ?

• ETEL : espace technique électrique du logement. C’est un volume réservé aux équipements liés à l’électricité (et, selon les cas, aux communications), conçu pour garantir l’accès et limiter les obstacles.
• GTL : gaine technique logement. Elle regroupe verticalement les arrivées et départs (disjoncteur de branchement, tableau, cheminements et, si prévu, coffrets de communication).

En pratique, la GTL correspond souvent à une goulotte du sol au plafond ou à un placard technique, à condition que l’accès reste réel et durable (ce n’est pas un espace de rangement destiné à être encombré).

Quelles dimensions minimales prévoir pour être conforme et accessible ?

Pour installer et dépanner correctement, il faut un volume suffisant et exploitable. Les repères généralement attendus (références couramment utilisées pour l’ETEL) sont :

• ETEL : 60 cm de largeur minimum.
• ETEL : 25 cm de profondeur minimum.
• ETEL : 2,50 m de hauteur (ou jusqu’à l’obstacle, typiquement du sol au plafond).
• GTL sur toute la hauteur (sol à plafond) ou configuration équivalente acceptée.

Le but est de permettre une intervention sans déplacer des objets, sans travailler dans un passage étroit et sans proximité dangereuse avec un point d’eau. Concrètement, si vous devez vider un placard ou pousser une machine pour ouvrir le tableau, c’est un mauvais signal pour la visite.

Attention:

Un tableau électrique caché, encombré ou placé dans une zone humide peut être jugé non conforme. La sécurité et l’accessibilité priment sur l’esthétique.

Quelle hauteur et quel accès prévoir pour les organes de coupure ?

La norme vise une manœuvre sûre des protections. Dans les faits, on retient une installation permettant :

• La lecture des étiquettes sans effort.
• La manœuvre des disjoncteurs et différentiels sans escabeau.
• Un accès rapide au disjoncteur général, notamment en situation d’urgence.

Le plus important, pour le Consuel, est que la coupure générale et le tableau soient faciles à atteindre, sans obstacle et dans une zone où l’on peut se tenir et travailler correctement.

Où placer le tableau électrique pour éviter un refus du Consuel ?

Le bon emplacement est un endroit sec, accessible, protégé et cohérent avec l’arrivée du réseau. À l’inverse, certaines zones augmentent le risque (eau, humidité, chocs) ou rendent la coupure difficile : elles déclenchent régulièrement des réserves.

Quels emplacements sont le plus souvent acceptés ?

Les implantations le plus souvent retenues sont :

• Une entrée ou un dégagement, proche de l’arrivée et de la GTL.
• Un placard technique dédié, avec volume ETEL respecté et accès dégagé.
• Un garage ou un cellier, si le local reste sec, ventilé et accessible.

En rénovation, cette logique aide aussi à regrouper les protections dans un point unique et lisible, avec des cheminements propres et identifiables.

Quels emplacements sont à éviter (ou souvent refusés) ?

Les situations suivantes posent régulièrement problème :

• Une salle de bain ou une salle d’eau, en raison des volumes de protection et de l’humidité.
• La proximité immédiate d’un point d’eau (évier, lave-linge), sauf dispositions très encadrées.
• Un local humide, mal ventilé, exposé à des projections ou à la corrosion.
• Un endroit où l’accès est contraint (derrière une porte gênante, passage trop étroit, zone encombrée).

Informations:

L’inspecteur raisonne en risque et en accessibilité. Si l’emplacement augmente le risque (humidité, chaleur, chocs) ou rend la coupure difficile, la conformité devient incertaine.

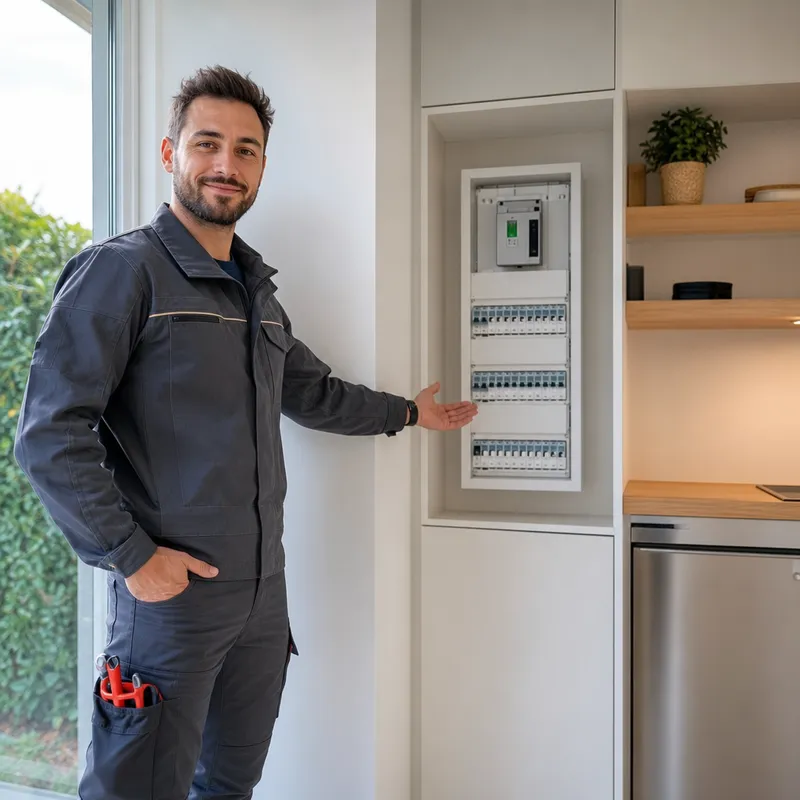

Tableau électrique : quelle pièce choisir selon votre logement ?

Pièce / zone	Accepté en principe ?	Pourquoi	Précautions
Entrée / couloir	Oui	Accès simple, zone sèche	GTL dégagée, repérage clair
Placard technique	Oui	Zone dédiée si ETEL respecté	Conserver l’accès, éviter le stockage
Cuisine	Parfois	Possible hors zones à risques	Écarter évier, chaleur, accès libre
Salle de bain	Non, le plus souvent	Volumes électriques et humidité	À éviter, cas particuliers rares
Garage / cellier	Oui si sec	Cohérent en maison, proche arrivée	Protéger des chocs, poussières et humidité

Comment préparer l’emplacement du tableau avant la visite Consuel ?

Pour limiter le risque de contre-visite, traitez l’emplacement comme un point de conformité à part entière, au même titre que la terre, les différentiels et le repérage des circuits.

Quelles étapes suivre pour sécuriser l’emplacement ?

1. Repérez l’arrivée électrique (compteur, disjoncteur de branchement) et vérifiez que le cheminement vers la GTL est logique et réalisable sans passage en zone à risque.
2. Délimitez l’ETEL et confirmez que le volume reste disponible en permanence (60 cm de largeur et 25 cm de profondeur), sans étagères, machines ou objets fixes qui bloquent l’accès.
3. Positionnez la GTL de manière verticale et continue, avec des gaines/goulottes propres, fixées, et des arrivées/départs clairement organisés.
4. Écartez l’installation des zones humides et des points d’eau, en particulier dans les cuisines, buanderies et petites surfaces où la proximité peut devenir critique.
5. Validez l’accessibilité en conditions réelles : tableau ouvrable entièrement, coupure générale atteignable rapidement, manœuvre possible sans contorsion ni escabeau.
6. Préparez le jour du contrôle : accès dégagé, étiquetage lisible, repérage des circuits et schéma (si vous en avez un) à portée de main.

Bonus:

Prenez des photos de l’ETEL et du tableau avant la visite. Vous identifierez plus facilement un détail d’accessibilité ou de dégagement à corriger.

Checklist “emplacement” : que vérifier juste avant le passage ?

Avant la visite, vérifiez que :

• Le tableau reste accessible en permanence, sans obstacle ni stockage devant.
• La GTL est cohérente avec l’organisation des gaines et des arrivées (ensemble propre, stable, lisible).
• L’ETEL respecte les dimensions et ne sert pas de placard de rangement.
• Le tableau n’est pas en zone humide et n’est pas placé dans une salle d’eau.
• La terre est identifiable et la continuité est vérifiée.

Quel budget prévoir pour déplacer un tableau ou créer une GTL (prix du matériel) ?

Le budget varie surtout selon ce que vous devez acheter : coffret, goulottes, appareillage de protection, consommables et accessoires de fixation/repérage. Les montants ci-dessous sont indicatifs et concernent uniquement le matériel (hors main d’œuvre).

Fourchettes de prix indicatives (matériel)

Matériel	À quoi ça sert	Prix indicatif
Coffret / tableau (avec rails)	Supporte disjoncteurs et interrupteurs différentiels	20 € à 150 €
Goulotte / GTL et accessoires	Organise les cheminements et protège les câbles	30 € à 200 €
Interrupteur(s) différentiel(s)	Protection des personnes (selon calibres et types)	30 € à 120 €
Disjoncteurs divisionnaires	Protection des circuits (prises, éclairage, spécialisés)	5 € à 25 €
Peignes, borniers, étiquettes, consommables	Raccordement, repérage et finitions	10 € à 80 €

Pour une estimation précise adaptée à votre situation, demandez un devis gratuit.

En résumé:

Un emplacement conforme, c’est avant tout un tableau accessible et une GTL/ETEL exploitables. Si vous devez « bricoler » l’accès (meuble, stockage, proximité d’eau), vous augmentez le risque de réserve au contrôle.

Le mot de l’expert

Vous maximisez vos chances d’obtenir l’attestation de conformité en traitant l’emplacement du tableau électrique comme un enjeu de sécurité : GTL lisible, ETEL aux bonnes dimensions et accès permanent au disjoncteur général. En rénovation, le plus fiable reste de faire valider l’implantation avant de refermer gaines et cloisons.
