Comment bien répartir vos disjoncteurs au tableau électrique ?

Bien répartir les disjoncteurs dans un tableau électrique limite les coupures intempestives, améliore la sécurité et simplifie la maintenance. En France, la norme NF C 15-100 encadre l’organisation des circuits, notamment autour des interrupteurs différentiels 30 mA et du nombre de départs par rangée. Avant de modifier quoi que ce soit, retenez une méthode simple : structurer par différentiels, séparer les circuits dédiés, puis équilibrer les usages.

Pourquoi une bonne répartition est essentielle ?

Une répartition cohérente est indispensable, car le tableau électrique regroupe les organes de commande et de protection de toute l’alimentation du logement. Un équilibrage correct réduit le risque qu’un seul défaut coupe une grande partie des prises, de l’éclairage ou du chauffage.

Vous gagnez aussi en conformité : la NF C 15-100 impose la présence de protections différentielles 30 mA et une organisation des départs qui limite les surcharges et les erreurs de câblage. Une installation structurée accélère également le dépannage, puisque le repérage des circuits et des modules devient immédiat.

Enfin, une répartition pensée dès le départ facilite les évolutions : en conservant des emplacements libres, vous pourrez ajouter un circuit sans devoir reprendre tout le coffret.

Bon à savoir:

Un interrupteur différentiel protège les personnes contre les défauts d’isolement. Un disjoncteur divisionnaire protège les conducteurs et le circuit contre les surintensités. L’organisation du tableau se fait donc par « blocs » autour des différentiels, chacun alimentant plusieurs départs.

Règles de base à appliquer

Différentiels et protections

Commencez par définir les interrupteurs différentiels, car ils structurent la répartition. En logement, on utilise le plus souvent des 30 mA de type AC et de type A. Pour un exemple détaillé du branchement d’un disjoncteur différentiel, vous pouvez consulter ce guide pas à pas.

Voici des repères fiables (à adapter selon vos équipements et votre schéma) :

• Réservez un interrupteur différentiel type A aux circuits alimentant des appareils susceptibles de générer des composantes continues, comme les plaques de cuisson et le lave-linge.
• Utilisez un interrupteur différentiel type AC pour les circuits courants (prises « générales », éclairage, VMC, volets roulants selon les cas).
• Choisissez un calibre cohérent avec l’intensité attendue : on rencontre surtout des modèles 40 A ou 63 A.
• Répartissez les départs sous plusieurs différentiels afin d’éviter une coupure généralisée en cas de défaut.

Sélectionnez ensuite les disjoncteurs divisionnaires selon le type de départ. Les calibres ci-dessous sont des repères usuels en habitat :

• C10 pour un circuit d’éclairage (selon configuration).
• C16 pour des prises « générales ». Pour plus d’informations sur le nombre maximal recommandé, voyez cet article sur combien de prises sur un disjoncteur 20 A.
• C20 pour des appareils plus puissants (four, lave-vaisselle, certains circuits spécialisés).
• Un départ dédié pour les équipements très consommateurs (chauffe-eau, chauffage selon technologie) afin d’améliorer la protection et le diagnostic.

Attention:

N’augmentez jamais le calibre d’un disjoncteur pour éviter les déclenchements. Vous risquez de ne plus protéger correctement les fils. Vérifiez plutôt la section des conducteurs, la charge réelle du départ et la conformité du raccordement.

Regroupement des circuits

Regrouper les circuits de façon logique évite les mélanges qui compliquent les interventions et favorisent certains déclenchements. Une organisation claire repose sur trois principes : séparer les circuits spécialisés, équilibrer les usages sous les différentiels et garder une lecture simple par rangée.

Appliquez ces règles pratiques :

• Séparez les départs prises et éclairage, car les usages et les calibres ne sont pas identiques.
• Isolez les départs dédiés à des appareils spécifiques : chauffe-eau, four, plaques, lave-linge, chauffage (selon installation).
• Évitez de regrouper tous les appareils puissants sous le même différentiel : un défaut sur un seul équipement couperait alors plusieurs usages essentiels.
• Conservez une logique constante de gauche à droite (différentiel en tête, puis départs), afin de faciliter le repérage.

Soignez aussi le câblage : une bonne répartition perd son intérêt si les raccordements sont confus. L’usage de peignes d’alimentation (phase) et de borniers dédiés pour le neutre et la terre améliore la lisibilité et limite les erreurs.

Bonus:

Prévoyez 2 à 4 modules libres pour un futur besoin. Une réserve de place facilite l’ajout d’un départ (prise extérieure, motorisation, nouvel appareil) sans modification lourde.

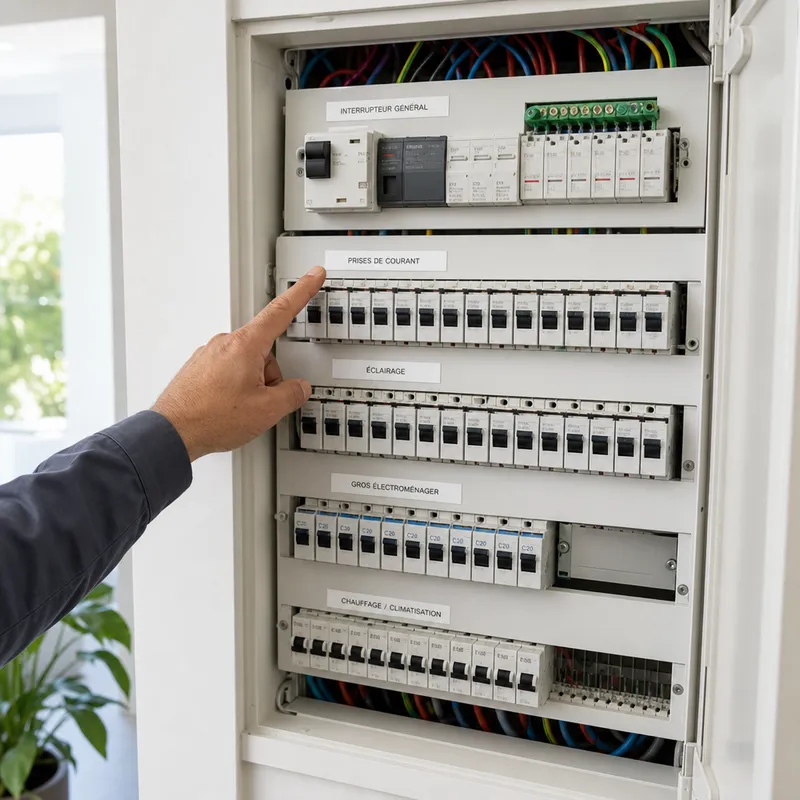

Exemples concrets de répartition

Les exemples ci-dessous aident à visualiser une organisation type. Adaptez toujours la configuration à vos appareils, au câblage existant et aux sections de conducteurs. Pensez aussi au repérage : chaque disjoncteur doit être étiqueté pour réduire les erreurs lors d’une coupure ou d’un dépannage.

Logement type (appartement)

Dans un appartement, un coffret sur deux rangées avec un différentiel par rangée convient souvent, avec une répartition homogène des départs.

Exemple de lecture (de gauche à droite) : interrupteur différentiel, puis disjoncteurs.

• Rangée 1 : Interrupteur différentiel 30 mA type A → Plaques (C32 si présent) → Lave-linge (C20) → Lave-vaisselle (C20) → Four (C20)
• Rangée 2 : Interrupteur différentiel 30 mA type AC → Prises séjour (C16) → Prises chambres (C16) → Éclairage (C10) → VMC (C2 ou C10 selon installation) → Prises cuisine hors spécialisés (C16)

Complétez avec un repérage lisible : numérotez les départs et conservez un plan simple dans la porte du coffret.

Maison : circuits spécifiques

En maison, il y a souvent davantage de circuits : chauffage, portail, extérieur, garage ou atelier. Un coffret sur trois à quatre rangées, avec plusieurs différentiels, est alors plus adapté.

Exemple de répartition (présentation textuelle)

• Rangée 1 : Interrupteur différentiel 30 mA type A (40 A ou 63 A) → Plaques → Lave-linge → Prises cuisine dédiées petits appareils → Four
• Rangée 2 : Interrupteur différentiel 30 mA type AC → Éclairage rez-de-chaussée → Prises rez-de-chaussée → VMC → Volets roulants
• Rangée 3 : Interrupteur différentiel 30 mA type AC → Éclairage étage → Prises étage → Prises extérieures → Portail ou garage
• Rangée 4 : Interrupteur différentiel 30 mA type AC → Chauffe-eau (avec commande heures creuses si présente) → Chauffage (départs dédiés selon type) → Circuits annexes

Pensez à répartir les usages « critiques » : par exemple, placer l’éclairage sur deux différentiels distincts évite une coupure totale en cas de défaut.

En résumé:

Regroupez les départs par usage, isolez les appareils puissants et répartissez les circuits importants sous plusieurs interrupteurs différentiels 30 mA. Vous améliorez ainsi la sécurité, le confort et la maintenance.

Erreurs fréquentes et comment les corriger ?

Certaines erreurs se repèrent en lisant les étiquettes et en vérifiant la cohérence des rangées. Coupez l’alimentation avant toute vérification interne : le risque électrique reste réel, même pour une inspection visuelle.

Les problèmes les plus courants sont les suivants :

• Des appareils puissants et des circuits sensibles sous le même différentiel : redistribuez les départs sous un autre interrupteur différentiel lorsque c’est possible.
• Une rangée saturée, sans modules libres : ajoutez un coffret d’extension ou un coffret secondaire.
• Un repérage absent ou incohérent : étiquetez chaque disjoncteur et ajoutez un plan de tableau.
• Des neutres mélangés entre deux différentiels : reconstituez des groupes cohérents, car un neutre mal affecté peut provoquer des déclenchements et des anomalies.
• Une section de câble insuffisante au regard du calibre : faites vérifier l’adéquation câble-protection avant toute remise en service durable.

Vérifiez aussi l’état du matériel : une borne marquée, un module qui chauffe ou un coffret ancien justifient une inspection complète.

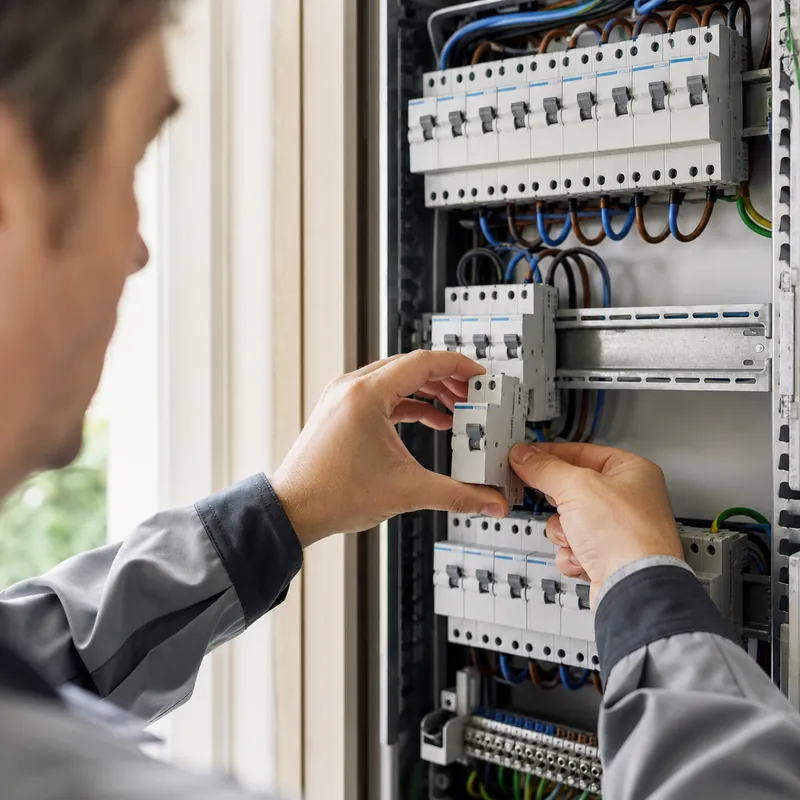

Ajouter des disjoncteurs ou agrandir un tableau

Ajouter un disjoncteur est possible si vous disposez de modules libres et si l’organisation de la rangée reste cohérente. Avant d’ajouter un départ, vérifiez la capacité du différentiel, la compatibilité du peigne, ainsi que la possibilité de raccorder correctement phase, neutre et terre.

Extension avec peigne ou coffret secondaire

Vous pouvez ajouter un disjoncteur sur une rangée existante si le coffret possède des emplacements disponibles et si le peigne d’alimentation est compatible. Contrôlez aussi que le différentiel en tête de rangée est dimensionné pour l’usage : un différentiel sous-calibré n’améliore pas la sécurité et peut limiter l’évolution de l’installation. Pour découvrir des conseils sur comment alimenter un deuxième tableau électrique, ce guide vous sera utile.

Si le tableau principal est plein, l’installation d’un coffret secondaire est souvent la solution la plus propre, notamment pour un garage, une annexe ou un étage. Cela limite la densité au tableau principal et peut simplifier le cheminement des câbles.

Quand remplacer le tableau ?

Envisagez un remplacement si le coffret est trop petit, si les rangées sont saturées, si le matériel est hétérogène, ou si l’installation manque de protections différentielles adaptées. Un remplacement se justifie également si la mise en sécurité nécessite une réorganisation complète du câblage et des protections.

Informations:

Confiez à un électricien toute modification touchant l’alimentation générale, le disjoncteur principal ou une refonte importante des protections. Vous réduisez le risque d’erreur de raccordement et sécurisez la conformité aux normes.

Prix indicatifs du matériel

Ces fourchettes donnent un ordre d’idée du budget matériel. Les tarifs varient selon la marque, le nombre de modules et les caractéristiques (type et calibre des différentiels, accessoires, compatibilités).

Matériel (indicatif)	Prix matériel constaté
Disjoncteur divisionnaire (1 module, usage domestique)	8 € à 25 €
Interrupteur différentiel 30 mA type AC	40 € à 120 €
Interrupteur différentiel 30 mA type A	60 € à 160 €
Peigne d’alimentation (selon longueur et type)	10 € à 35 €
Coffret 2 à 4 rangées	40 € à 200 €
Borniers neutre et terre, accessoires	5 € à 30 €

Pour estimer le coût total avec la pose et une éventuelle mise en conformité, le plus fiable reste un devis : la durée d’intervention dépend du câblage existant, du nombre de circuits et des contraintes d’accès.

L’essentiel à retenir

• Un disjoncteur se place sous un interrupteur différentiel, car le différentiel protège les personnes et le disjoncteur protège le départ.
• Un tableau se structure en séparant éclairage, prises et circuits dédiés, avec une répartition équilibrée sous plusieurs différentiels.
• Si le coffret est plein, ajoutez un coffret secondaire ou remplacez le tableau par un modèle plus grand, plutôt que de surcharger une rangée.
• Évitez de mettre toute l’installation sous un seul différentiel : un défaut unique pourrait couper une grande partie du logement.

Le mot de l’expert

Un tableau électrique fiable repose sur une répartition par usages, des circuits dédiés pour les appareils puissants et un équilibrage sous plusieurs interrupteurs différentiels 30 mA. Le repérage (étiquettes et plan) reste tout aussi important : il réduit les erreurs lors d’une coupure et accélère le dépannage. En cas de déclenchements répétés, faites contrôler l’isolement, l’affectation des neutres et la qualité des connexions. Sur Depanneo, vous êtes mis en relation avec un électricien qualifié près de chez vous : vous pouvez demander un devis gratuit et comparer plusieurs propositions, y compris en cas d’urgence.
