Combien de prises sur un disjoncteur 20 A ?

Vous cherchez à savoir combien de prises vous pouvez raccorder sur un disjoncteur 20 A sans risque de surcharge, de déclenchements répétés ou d’échauffement. La réponse dépend de la norme NF C 15-100, de la section des conducteurs et, surtout, de la puissance réellement appelée sur le circuit. Pour en savoir plus, consultez notre article sur quel est le bon nombre de prises pour un disjoncteur.

Avant d’ajouter des prises ou de modifier le tableau électrique, gardez une règle simple : ce n’est pas le nombre de points de branchement qui fait disjoncter, mais la charge simultanée (en watts et en ampères).

Réponse rapide

Sur un réseau 230 V, un 20 A correspond à une puissance théorique maximale de 4 600 W (20 A × 230 V).

En logement, on retient souvent une pratique courante de 8 à 12 prises sur un circuit protégé en 20 A, à condition que le câblage et l’usage soient cohérents (salon, bureau, chambres). En cuisine et pour des appareils chauffants, la marge se réduit rapidement et la répartition des circuits devient déterminante.

En résumé:

Vous pouvez viser 8 à 12 prises sur un 20 A, mais la décision se prend d’abord en fonction de la section des câbles, de l’usage de la pièce et de la puissance réellement utilisée en même temps.

Prix indicatifs (matériel)

Si vous prévoyez d’ajouter des prises ou de créer un nouveau circuit, voici des repères de prix matériel (hors main-d’œuvre), utiles pour estimer un budget avant devis :

Matériel (indicatif)	Fourchette de prix
Disjoncteur modulaire 20 A	8 € à 25 €
Disjoncteur modulaire 16 A	7 € à 22 €
Prise de courant (selon gamme)	3 € à 20 €
Boîte d’encastrement ou de dérivation	1 € à 8 €
Câble 2,5 mm² (au mètre, selon type)	1,50 € à 4,50 €
Peigne d’alimentation pour tableau	10 € à 40 €

Attention:

Augmenter le calibre pour éviter un déclenchement est une mauvaise solution. Vous risquez de ne plus protéger correctement les conducteurs, avec un risque d’échauffement.

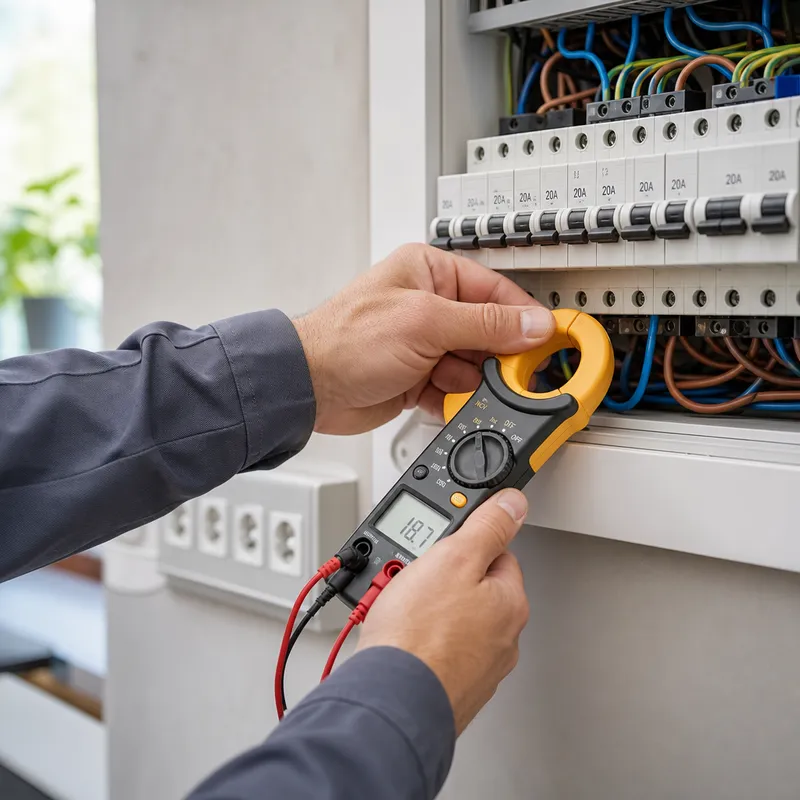

Comment calculer la charge d’un circuit ?

Un disjoncteur protège un circuit contre les surintensités. Pour dimensionner correctement, il faut raisonner en puissance (W) et en intensité (A), puis vérifier la cohérence avec la section des conducteurs. Pour choisir précisément l’appareil adapté à votre installation, découvrez notre guide sur quel disjoncteur choisir selon vos appareils.

Formule simple

Utilisez ces relations de base :

• Puissance (W) = Intensité (A) × Tension (V)
• Intensité (A) = Puissance (W) ÷ Tension (V)

En France, la tension domestique est généralement de 230 V entre phase et neutre.

Bon à savoir:

Un 20 A ne déclenche pas forcément dès 20,01 A. Il accepte des pointes brèves selon sa courbe de déclenchement. Cette tolérance ne doit pas servir à « dimensionner au plus juste », car la sécurité dépend aussi des conducteurs, des connexions et de l’échauffement.

Exemples pratiques

Pour estimer une situation réelle, additionnez surtout les appareils susceptibles de fonctionner en même temps. Dans un salon, la diversité est souvent favorable. En cuisine, les usages simultanés sont fréquents et la charge monte rapidement.

Repères de consommation courants :

• Ordinateur fixe + périphériques : 150 à 400 W
• Télévision : 60 à 200 W
• Box + petits transformateurs : 10 à 30 W
• Aspirateur : 600 à 1 200 W
• Bouilloire : 1 800 à 2 400 W
• Sèche-cheveux : 1 200 à 2 200 W
• Radiateur soufflant mobile : 1 500 à 2 000 W

Conversion en ampères (sur 230 V) :

• Bouilloire 2 200 W → ≈ 9,6 A
• Sèche-cheveux 2 000 W → ≈ 8,7 A
• Aspirateur 1 000 W → ≈ 4,3 A

Ces ordres de grandeur montrent pourquoi le nombre de prises ne suffit pas. Deux appareils chauffants peuvent approcher la limite d’un 20 A, alors qu’un ensemble multimédia réparti sur plusieurs prises reste souvent très loin des 4 600 W.

Que dit la norme NF C 15-100 ?

La norme NF C 15-100 encadre la conception des installations en logement. Elle vise une logique de sécurité : compatibilité entre le calibre de protection, la section des conducteurs, le mode de pose et la répartition des usages au tableau électrique. Pour le branchement, nos conseils dans ce guide pas à pas du disjoncteur différentiel vous seront utiles.

Principes applicables

Pour un circuit de prises, retenez surtout les points suivants :

• La protection doit être cohérente avec la section des câbles et l’usage prévu.
• Les usages à forte puissance doivent être répartis, en particulier en cuisine.
• La sécurité dépend autant du matériel que de la qualité des connexions (serrages, dérivations, état des prises).

Dans les travaux domestiques courants, on retrouve fréquemment l’association suivante : 2,5 mm² avec 20 A et 1,5 mm² avec 16 A. Une vérification reste indispensable en rénovation, car la conformité peut être influencée par le cheminement des conducteurs, les longueurs, le mode de pose et l’état des raccordements.

Section des fils et choix du calibre

Le disjoncteur n’est pas le seul point critique. La section des conducteurs, la qualité des serrages et l’état des prises conditionnent directement l’échauffement et la fiabilité de l’installation.

Section de câble recommandée

En logement, les cas les plus fréquents sont les suivants :

• 2,5 mm² pour un circuit de prises protégé en 20 A.
• 1,5 mm² pour un circuit protégé en 16 A (selon conception et usages attendus).

Un serrage insuffisant dans une prise, une boîte de dérivation ou au tableau peut créer un point chaud, même avec un calibre correctement choisi.

Type et calibre du disjoncteur

Le choix du calibre doit rester cohérent avec les conducteurs :

• Un 20 A convient classiquement à un circuit de prises en 2,5 mm².
• Un 16 A est adapté lorsque les conducteurs sont en 1,5 mm² ou lorsque l’usage prévu est modéré.

En cas de surcharge, l’énergie se dissipe sous forme de chaleur dans les conducteurs et aux bornes. C’est cette chaleur qui dégrade l’isolant et augmente le risque de détérioration, voire d’incident.

Cas pratiques : cuisine, salon, bureau

La question « combien de prises » se traite mieux par usage. Une cuisine concentre des appareils puissants. Un bureau ou un salon comporte davantage de prises, mais avec des puissances moyennes plus faibles.

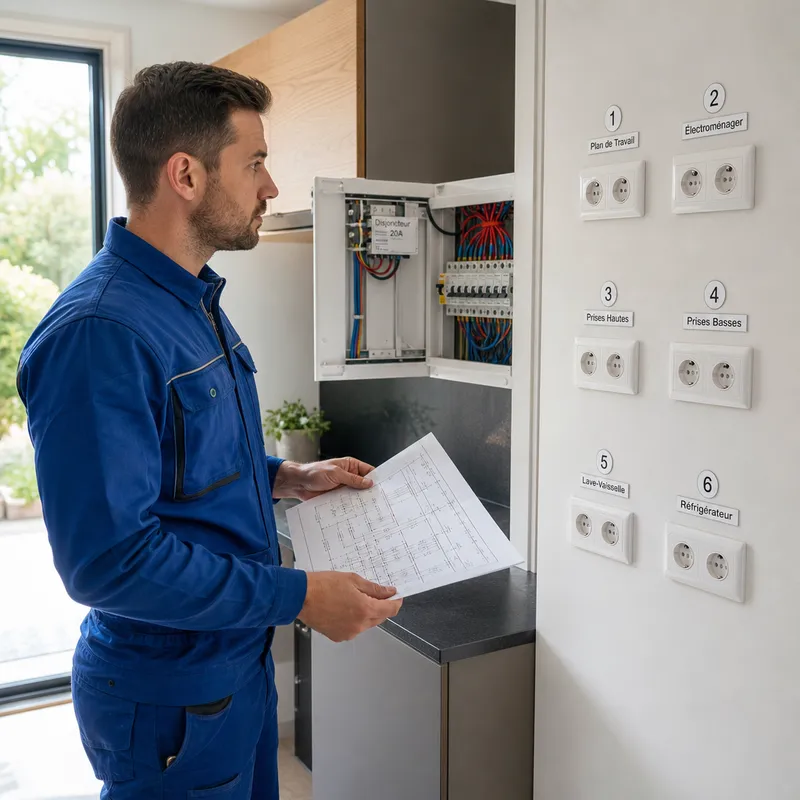

Cuisine : appareils puissants

En cuisine, quelques appareils suffisent à approcher la limite :

• Bouilloire 2 200 W → ≈ 9,6 A
• Micro-ondes 1 200 W → ≈ 5,2 A
• Grille-pain 1 000 W → ≈ 4,3 A

Total simultané : ≈ 19,1 A. Le disjoncteur peut alors déclencher, même si seulement trois prises sont utilisées.

Dans cette pièce, la bonne approche consiste à répartir les usages et à prévoir des circuits spécialisés pour les gros appareils lorsque l’installation le permet (four, plaque de cuisson, lave-vaisselle, lave-linge, sèche-linge).

Salon / bureau : multimédia et éclairage

Dans un salon ou un bureau, la consommation est souvent plus étalée :

• Ordinateur + écrans : 300 à 600 W
• Imprimante laser (cycle) : 300 à 800 W
• Box + routeur + chargeurs : 30 à 80 W
• Lampadaire LED : 10 à 30 W

Même avec un nombre de prises plus élevé, la puissance totale reste généralement loin du maximum, sauf ajout d’un chauffage mobile ou d’appareils très énergivores. Dans ce contexte, 8 à 12 prises sur un 20 A reste souvent cohérent, à condition que l’installation soit saine et que la répartition au tableau soit correcte.

Bonus:

Relevez la puissance indiquée sur l’étiquette des appareils et additionnez uniquement ceux qui fonctionnent réellement en même temps. Vous saurez rapidement si un nouveau circuit est préférable plutôt que d’ajouter des prises sur le même départ.

Sécurité, signes de surcharge et solutions

Une surcharge ou un échauffement doit être traité comme un signal d’alerte. Le déclenchement protège l’installation, mais des échauffements peuvent apparaître avant la coupure, notamment en cas de mauvais serrage ou de prise détériorée.

Signes d’alerte

Surveillez ces symptômes :

• Déclenchements répétés lors de l’utilisation simultanée de plusieurs appareils.
• Odeur de chaud ou noircissement autour d’une prise.
• Prise anormalement chaude au toucher.
• Grésillement au niveau d’une prise, d’une multiprise ou du tableau.

Solutions techniques et prévention

Pour sécuriser la situation, procédez par étapes :

1. Identifiez les appareils les plus puissants et évitez leur fonctionnement simultané sur le même circuit.
2. Vérifiez l’état des prises, des boîtes de dérivation et les serrages au tableau.
3. Répartissez la charge en créant un circuit supplémentaire si la sollicitation est régulière (cuisine, bureau équipé).
4. Remplacez une multiprise surchargée par des prises murales supplémentaires, sans oublier qu’un seul circuit reste un seul circuit protégé.
5. Faites contrôler l’installation si le tableau est ancien, si les protections sont hétérogènes ou si la section des conducteurs est incertaine.

Informations:

Un circuit se dimensionne d’abord sur la puissance attendue, la section des câbles, le calibre de protection et la qualité des connexions. Un devis reste nécessaire pour chiffrer une intervention, car le prix dépend du cheminement des câbles et de l’accessibilité. Pour tout savoir sur le choix d’un interrupteur différentiel 40 A ou 63 A, voici un guide complet.

Le mot de l’expert

Une réponse fiable repose sur trois vérifications : la puissance en watts des appareils utilisés en simultané, la cohérence section des conducteurs / calibre et la répartition des usages au tableau électrique. En pratique, 8 à 12 prises sur un 20 A est fréquent, mais ce repère devient rapidement trop optimiste dès que des appareils chauffants ou des usages de cuisine entrent en jeu. Sur Depanneo, vous êtes mis en relation avec un électricien qualifié près de chez vous. Vous pouvez demander un devis gratuit et comparer plusieurs propositions, y compris pour une intervention rapide si un disjoncteur déclenche ou si une prise chauffe.
