Comment alimenter un deuxième tableau électrique ?

Vous agrandissez votre logement, vous aménagez un garage ou vous souhaitez isoler certains usages (extérieur, climatisation, chauffage). Dans ces situations, alimenter un deuxième tableau électrique (tableau divisionnaire) permet de répartir les circuits au plus près des besoins, sans surcharger le coffret principal. Pour éviter toute erreur, il faut dimensionner correctement la section de câble, choisir le bon disjoncteur au départ et respecter la NF C 15-100.

À quoi sert un tableau divisionnaire (tableau secondaire) ?

Un tableau divisionnaire est un coffret alimenté depuis le tableau principal. Il regroupe les protections d’une zone précise (dépendance, étage, garage, atelier) et améliore l’organisation des circuits, avec une coupure et des protections disponibles localement.

Dans quels cas installer un deuxième tableau électrique ?

Cette solution est pertinente notamment si :

• Le tableau principal n’a plus assez de modules disponibles.
• Vous créez de nouveaux circuits (prises, éclairage, portail, équipements plus puissants).
• Les circuits à alimenter sont éloignés (garage, annexe, extérieur) et vous souhaitez une coupure et une protection locales.
• Vous voulez séparer des usages (annexe, étage, espace locatif) en conservant un seul compteur.

Bon à savoir:

Un tableau divisionnaire ne remplace pas le coffret principal. Il reçoit une alimentation protégée au départ, puis redistribue l’énergie via ses propres protections.

Que demande la NF C 15-100 pour alimenter un tableau divisionnaire ?

La NF C 15-100 encadre le dimensionnement, la protection des conducteurs, la mise à la terre et la protection différentielle. En pratique, l’alimentation d’un tableau divisionnaire se détermine selon la puissance prévue, la distance, la section des conducteurs, le mode de pose et la protection installée au départ.

Les points essentiels à respecter :

• Protéger la liaison par un disjoncteur de départ au tableau principal, avec un calibre cohérent avec la section du câble.
• Assurer un raccordement à la terre correct et une continuité vérifiable jusqu’au tableau divisionnaire.
• Limiter la chute de tension lorsque la liaison est longue, pour éviter sous-tension et dysfonctionnements.

Quelles solutions pour alimenter un tableau divisionnaire selon votre configuration ?

Le choix dépend surtout de la distance, de l’intensité visée et du type de réseau (monophasé ou triphasé). Le principe reste identique : un départ depuis le tableau principal, une liaison par câble dimensionné, et une protection dédiée au départ. Pour approfondir, consultez notre guide complet sur l’alimentation du tableau.

Monophasé ou triphasé : qu’est-ce que ça change ?

En maison, l’alimentation est le plus souvent en monophasé : 3 conducteurs (phase, neutre, terre). En triphasé, la liaison se fait généralement avec 5 conducteurs (3 phases, neutre, terre), utile pour certains ateliers, machines ou répartitions de charges spécifiques.

Le choix dépend de l’abonnement, des besoins réels et de la répartition des charges. En triphasé, l’équilibrage des phases est déterminant pour éviter les déclenchements et les problèmes d’alimentation.

Tableau accolé ou éloigné : quelle conséquence sur le câble ?

Si le coffret divisionnaire est proche, la chute de tension reste en général faible. En revanche, pour une dépendance située à 20, 30 ou 50 m, la section de câble devient un point clé, car elle conditionne à la fois l’échauffement, la chute de tension et la marge pour des usages futurs.

Le dimensionnement varie aussi selon l’usage prévu, par exemple :

• Alimentation dédiée aux prises et à l’éclairage.
• Alimentation pour plusieurs circuits, dont chauffage, pompe ou outillage.
• Anticipation d’une extension (réserve de modules et marge de puissance).

Informations:

On évite, en général, d’ajouter des protections différentielles « en cascade » en amont de l’alimentation. Le plus courant consiste à protéger la liaison par un disjoncteur au départ, puis à gérer la protection différentielle dans le tableau divisionnaire avec des interrupteurs différentiels adaptés.

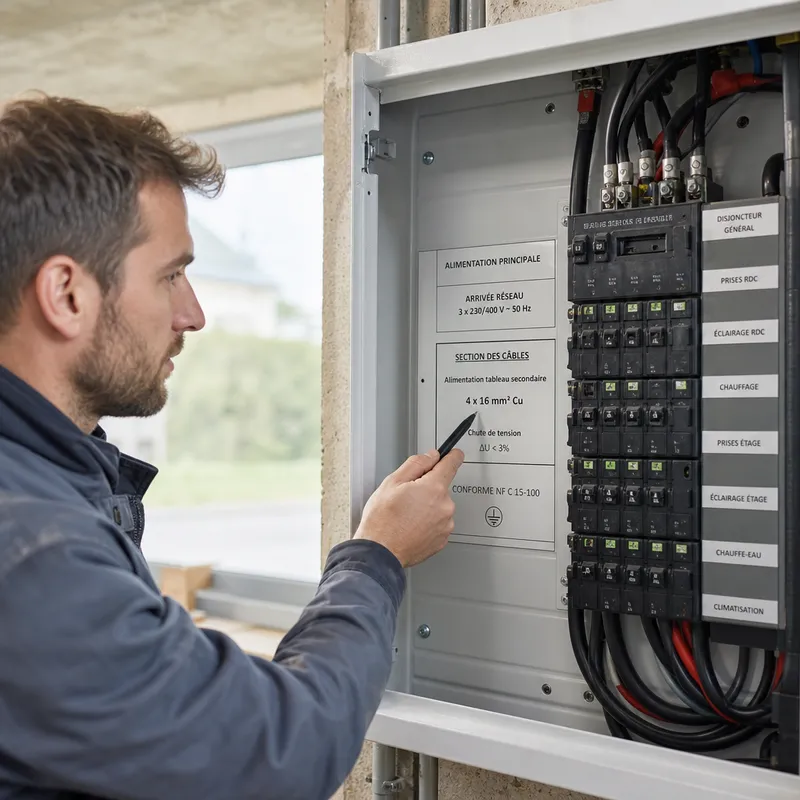

Comment dimensionner la section de câble, le disjoncteur et la chute de tension ?

Le dimensionnement est le point le plus sensible. Il doit rester cohérent entre section, calibre, distance et puissance. Une liaison sous-dimensionnée augmente le risque d’échauffement, de déclenchements et de sous-tension, surtout quand plusieurs appareils fonctionnent en même temps dans l’annexe.

Quelles sections et quels calibres utilise-t-on le plus souvent ?

Pour une liaison entre le coffret principal et un tableau divisionnaire, on rencontre fréquemment du 10 mm², du 16 mm² voire du 25 mm² selon l’intensité et la longueur. Les disjoncteurs de départ sont souvent de 32 A, 40 A ou 63 A.

Le tableau ci-dessous donne des ordres de grandeur à confirmer au cas par cas (mode de pose, température, longueur, puissance future). Pensez aussi à vérifier la place disponible et le format du coffret : notre guide sur la largeur du tableau électrique peut vous aider à choisir un tableau adapté.

Usage visé	Intensité cible	Section cuivre (repère)	Disjoncteur de départ (repère)
Prises + éclairage (petite zone)	25–32 A	6 à 10 mm²	25 à 32 A
Garage (prises, portail, congélateur)	32–40 A	10 à 16 mm²	32 à 40 A
Atelier ou plusieurs circuits + chauffage léger	40–63 A	16 mm²	40 à 63 A
Dépendance éloignée, forte puissance	63 A et plus	16 à 25 mm²	63 A (ou étude spécifique)

Attention:

Ces valeurs restent indicatives. Le dimensionnement dépend aussi du type de câble, du mode de pose (gaine, apparent, enterré), des contraintes mécaniques et de l’évolution des besoins.

Comment vérifier la chute de tension (avec un exemple simple) ?

La chute de tension permet de vérifier que la tension disponible au tableau divisionnaire reste correcte lorsque le courant augmente. En monophasé, on utilise souvent :

ΔU = 2 × ρ × L × I / S

Avec :

• ΔU : chute de tension (V)
• ρ : résistivité du cuivre, environ 0,0175 Ω·mm²/m
• L : distance aller (m)
• I : intensité (A)
• S : section (mm²)

Exemple : liaison vers un garage à 30 m, départ protégé à 40 A, hésitation entre 10 mm² et 16 mm².

• En 10 mm² : ΔU = 2 × 0,0175 × 30 × 40 / 10 = 4,2 V, soit 1,8 % (sur 230 V).
• En 16 mm² : ΔU = 2 × 0,0175 × 30 × 40 / 16 ≈ 2,6 V, soit 1,1 %.

Les deux peuvent convenir du point de vue de la chute de tension, mais le choix final doit intégrer le mode de pose, la marge pour des usages futurs et la cohérence avec le calibre du disjoncteur.

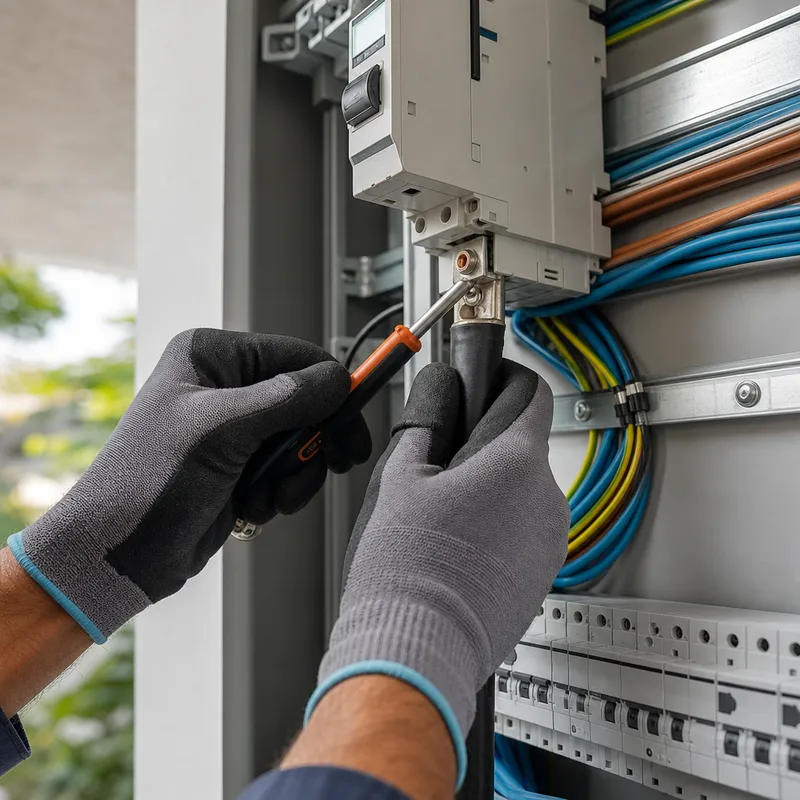

Comment raccorder l’alimentation du tableau divisionnaire en toute sécurité ?

Le raccordement d’un tableau divisionnaire implique une intervention dans le coffret principal, au niveau des organes de coupure et de protection. La méthode et la sécurité priment : une erreur de raccordement ou de protection peut provoquer échauffement, déclenchements ou danger électrique.

Quelles vérifications faire avant de commencer ?

Avant toute manipulation :

1. Coupez au disjoncteur général, puis vérifiez l’absence de tension avec un appareil adapté (VAT/multimètre selon procédure).
2. Repérez les conducteurs et identifiez clairement le départ prévu vers le tableau divisionnaire.
3. Contrôlez la continuité de la terre et assurez-vous de disposer d’un bornier de terre adapté dans chaque coffret.
4. Sécurisez la zone de travail et utilisez des outils isolés et en bon état.

Bonus:

Préparez un schéma simple et étiquetez les départs. Un repérage clair évite les erreurs et facilite les dépannages ultérieurs.

Quelles sont les étapes pour alimenter un deuxième tableau électrique ?

La mise en œuvre varie selon les fabricants et l’organisation des rangées, mais la logique reste la même :

1. Choisissez l’emplacement du tableau divisionnaire (accès simple, pose stable, hauteur pratique et conforme à l’usage).
2. Définissez le cheminement de la liaison et tirez le câble dans une gaine adaptée, avec une protection mécanique correcte (encore plus en extérieur).
3. Installez au tableau principal un disjoncteur de départ dédié, de calibre cohérent avec la section et l’usage prévu.
4. Raccordez la phase et le neutre sur le disjoncteur de départ, puis la terre sur le bornier de terre du coffret principal.
5. Raccordez l’arrivée dans le tableau divisionnaire sur ses borniers, puis distribuez les circuits sur les disjoncteurs et interrupteurs différentiels du tableau secondaire.
6. Vérifiez le serrage de toutes les connexions, la continuité de terre, puis testez les différentiels via le bouton « Test ».
7. Remettez sous tension et contrôlez le fonctionnement des prises, de l’éclairage et des équipements alimentés.

Quelles erreurs éviter absolument ?

Pour limiter les risques :

• Ne sous-dimensionnez pas la section, surtout en cas de longue distance ou d’évolution probable (outillage, chauffage, borne, etc.).
• Ne sur-calibrez pas le disjoncteur de départ par rapport au câble : c’est la protection du conducteur qui prime.
• Ne négligez pas la terre et n’utilisez pas de bornes inadaptées ou sous-dimensionnées.
• Ne multipliez pas les dispositifs différentiels sans logique, au risque de compliquer le diagnostic en cas de défaut.
• N’alimentez jamais un tableau divisionnaire par repiquage sur une prise : ce n’est pas une alimentation conforme pour un coffret.

Quel budget prévoir pour l’alimentation d’un tableau divisionnaire ?

Le budget dépend surtout de la distance, de la section, du type de pose (gaines, goulottes, traversées) et du contenu du tableau (différentiels, disjoncteurs, borniers). Pour éviter les montants trompeurs, voici uniquement des ordres de grandeur sur le matériel, à titre indicatif :

• Coffret (1 à 2 rangées) : environ 20 à 80 €.
• Interrupteur différentiel : environ 30 à 120 € (selon type et calibre).
• Disjoncteurs divisionnaires : environ 5 à 30 € pièce (selon marque et calibre).
• Disjoncteur de départ (au tableau principal) : environ 10 à 60 €.
• Câble d’alimentation (selon section et longueur) : souvent le poste le plus variable.

Pour une estimation précise adaptée à votre situation, demandez un devis gratuit.

En résumé:

Le coût reste maîtrisé lorsque le besoin est clairement défini, que la puissance est correctement dimensionnée et que le cheminement des conducteurs est anticipé.

Quels signes doivent vous alerter après l’installation ?

Après la mise en service (ou sur une installation existante), une intervention devient prioritaire si vous constatez :

• Une odeur de chaud au niveau d’un coffret.
• Des déclenchements répétitifs sans cause évidente.
• Des variations de tension ou des équipements instables dans l’annexe.
• Des traces de noircissement, de fonte ou un câble endommagé.

Le mot de l’expert

Une alimentation fiable d’un tableau divisionnaire repose sur trois points : une section adaptée à la distance et à la puissance, un disjoncteur de départ correctement calibré et une protection différentielle organisée de façon cohérente en aval. Prévoir une réserve de modules limite aussi les modifications improvisées lors de futurs travaux. Sur Depanneo, vous êtes mis en relation avec un électricien qualifié près de chez vous : vous pouvez demander un devis gratuit et comparer plusieurs propositions, y compris pour une intervention rapide si votre installation présente un risque ou des déclenchements répétés. Pensez aussi à l’intégration éventuelle d’un onduleur au tableau électrique pour assurer la continuité d’énergie.
