À quelle hauteur faut-il installer un tableau électrique selon la norme ?

La hauteur d’un tableau électrique n'est pas laissée au hasard. Elle est fixée par la norme NF C 15-100. Et il y a une raison à cela. Un tableau trop haut vous oblige à prendre des risques pour réarmer un disjoncteur. S’il est trop bas, il devient inutilement inaccessible et peut même s’avérer dangereux en cas de dégât des eaux ou s’il y a des enfants dans le logement.

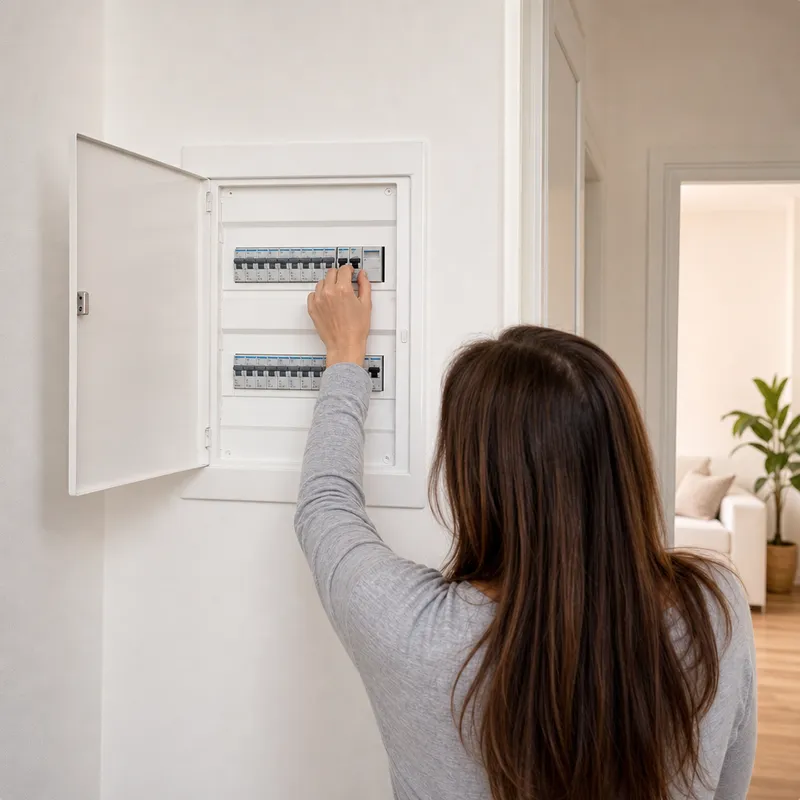

La norme de hauteur du tableau électrique définit une plage précise pour qu’il soit possible d’intervenir en cas de problème sans se contorsionner et sans danger.

Dans ce guide, on vous explique toutes les hauteurs réglementaires à respecter. On vous détaille aussi où placer ou non votre coffret et la méthode à suivre pour poser un tableau pile à la bonne hauteur.

Quelles sont les normes de hauteur à respecter pour un tableau électrique ?

La règle de base est plutôt simple. La norme NF C 15-100 raisonne par rapport au sol fini, c’est-à-dire au carrelage ou au parquet posé, plutôt qu’à la dalle brute. Voici les valeurs à connaître pour la hauteur de votre tableau électrique :

• Coffret sans porte : les manettes des disjoncteurs divisionnaires sont à placer entre 0,90 m et 1,80 m du sol fini.
• Coffret équipé d'une porte : la hauteur minimale tolérée descend à 0,50 m, le maximum reste à 1,80 m.
• Disjoncteur d'abonné (coupure d'urgence) : entre 0,90 m et 1,80 m du sol.
• Coffret de communication : commandes recommandées à 1,30 m maximum.
• Hauteur pratique conseillée : environ 1,50 m pour l'axe des rangées.

Quel que soit le type de tableau, monophasé ou triphasé, ces hauteurs restent identiques.

Bon à savoir:

Dans les logements adaptés aux personnes à mobilité réduite (PMR), la plage de hauteurs se resserre. Les manettes doivent rester accessibles entre 0,90 m et 1,30 m du sol.

Comment choisir l'emplacement idéal pour votre tableau électrique ?

La hauteur du tableau électrique, c'est la première chose à respecter. Mais avant cela, la question de l'emplacement doit aussi se poser. Et l’endroit d’installation est tout aussi réglementé.

Attention:

La réglementation proscrit l'installation du tableau dans une salle de bain ou salle d'eau, dans la cuisine, sous un escalier ou dans un emplacement exigu et difficile d'accès.

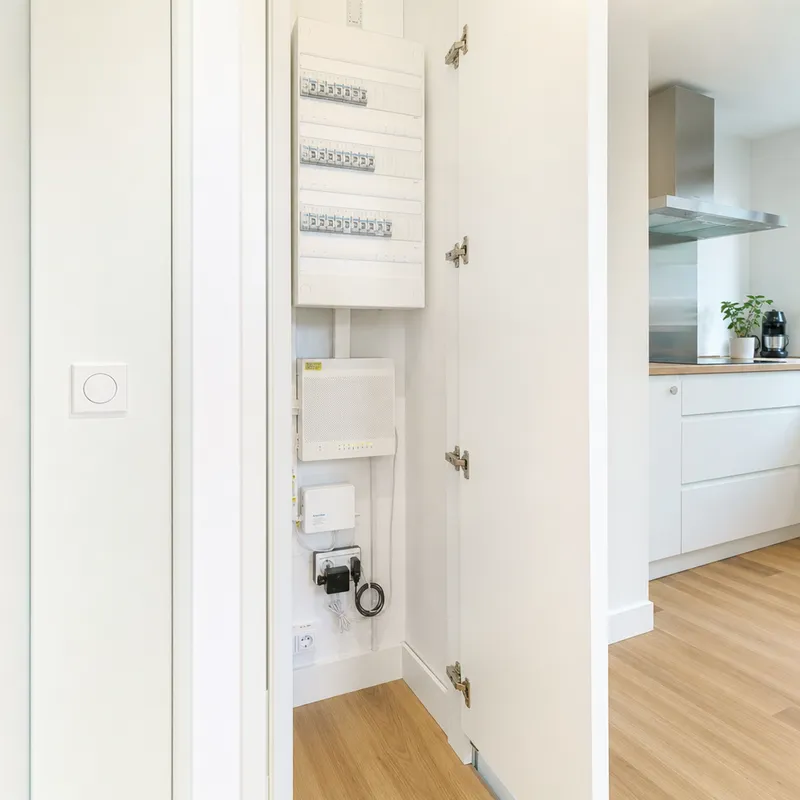

Le tableau doit être installé dans un local sec, facilement accessible et proche de l'entrée du logement, d'une voie de circulation ou d'un local technique. L'espace devant le coffret doit rester dégagé sur au moins 70 cm pour pouvoir intervenir sans gêne. Dans une maison, le garage ou le cellier représentent un emplacement idéal pour loger la GTL. En appartement, on privilégie des bacs d'encastrement près de l'entrée.

Guide pratique : Comment poser un tableau électrique à la bonne hauteur ?

Le matériel indispensable

Avant de tracer quoi que ce soit, assurez-vous d’avoir tout sous la main. Poser un tableau électrique à la bonne hauteur demande un minimum d'outillage :

• un mètre ruban ;
• un crayon ;
• un niveau à bulle (ou un laser) ;
• une perceuse-visseuse ;
• des chevilles et vis dimensionnées au support ;
• un tournevis d'électricien avec protection isolante ;
• une pince à dénuder ;
• un multimètre ;
• le coffret lui-même, ses interrupteurs différentiels, disjoncteurs, etc.

Guide des étapes clés

Lorsque l'outillage est prêt, la pose suit une logique simple :

• Coupez l'alimentation générale au disjoncteur de branchement.
• Vérifiez l'absence de tension au multimètre.
• Repérez le niveau du sol fini. Si le revêtement n'est pas encore posé, ajoutez son épaisseur à votre mesure.
• Tracez la plage utile sur le mur : autour de 1,30 m (hauteur PMR recommandée) ou 1,50 m.
• Positionnez la platine et vérifiez l'horizontalité au niveau.
• Contrôlez que la porte du coffret pourra s'ouvrir librement.
• Percez, chevillez et fixez solidement le coffret au mur.
• Installez les différentiels en tête de rangée, clipsez les disjoncteurs par usage, posez le peigne, puis raccordez phase, neutre et terre.
• Repérez chaque circuit par une étiquette claire et conservez le schéma d’installation.

Attention:

Une simple erreur de hauteur du tableau électrique peut entraîner un refus de l'attestation Consuel. En cas de sinistre sur une installation non conforme, votre assurance peut aussi réduire ou refuser l'indemnisation.

Pour éviter les problèmes de sécurité, confiez l’installation de votre tableau électrique à un spécialiste. Un professionnel qualifié pourra poser le coffret à la bonne hauteur et vous assurer du respect des normes. Contactez Depanneo pour obtenir le devis gratuit dont vous avez besoin !

FAQ : Vos questions sur la hauteur et l'installation du tableau électrique

Quelle est la hauteur idéale pour un tableau électrique dans un garage ?

Dans un garage, les manettes des disjoncteurs sont à placer entre 0,90 m et 1,80 m du sol fini. L’axe pratique est situé autour de 1,50 m. Une hauteur du tableau électrique à 1,30 m est recommandée pour les Personnes à Mobilité Réduite. Pour pouvoir l’installer dans le garage, celui-ci doit être attenant au logement, sec et accessible depuis l'intérieur.

La hauteur réglementaire est-elle la même en rénovation qu'en neuf ?

Oui, la hauteur minimum de 0,90 m et la hauteur maximale de 1,80 m s'appliquent aussi bien en neuf qu'en rénovation. La méthode de pose est identique. On mesure toujours à partir du sol fini. Si vous souhaitez mieux comprendre les changements réglementaires récents concernant les composants électriques, consultez notre article sur le tableau à fusibles après 2018.

À quelle hauteur doit se situer le disjoncteur général d'abonné ?

Le disjoncteur d'abonné assure la coupure d'urgence de tout le logement. Il doit avoir une manette située entre 0,90 m et 1,80 m du sol. En général, il est intégré à l'ETEL avec le tableau de répartition. Pour plus de précisions sur les fusibles et leur rôle dans votre installation électrique, n’hésitez pas à approfondir le sujet.

En résumé

La hauteur de tableau électrique imposée par la NF C 15-100 tient en une fourchette à mémoriser : de 0,90 m à 1,80 m du sol fini. Une tolérance jusqu’à 0,50 m du sol est possible si le coffret a une porte. La limite haute est située à 1,30 m en logement PMR.

La pose du tableau électrique doit avoir lieu dans l’ETEL, dans un local sec et accessible. Elle ne doit jamais être réalisée dans une salle de bain ou dans une cuisine. Si vous envisagez d’équiper votre tableau avec un système d’alimentation de secours, découvrez comment installer un onduleur au tableau électrique.
